电解电容+MOS管：LLC变压器谐振电路中的关键元件协同设计
在高效开关电源领域，LLC谐振变换器以其高功率密度、低开关损耗和优异的EMI特性，成为现代电源设计的核心拓扑之一。然而，一颗高效的LLC变换器并非单一元件的堆砌，而是谐振腔、变压器、整流网络等多个环节的系统化协同。其中，位于输入端储能滤波电解电容和位于原边半桥结构的功率MOS管，正是决定LLC系统性能上限的两个关键角色：电解电容的等效串联电阻与纹波电流承受能力决定了直流母线的干净度和整机能效，而MOS管的寄生输出电容与体二极管反向恢复特性则直接锁定了ZVS软开关能否在全工况下稳定实现。东莞市平尚电子科技有限公司依托IATF 16949车规级认证体系，以低ESR、高纹波耐受性和宽温区稳定性的HT系列电解电容为核心，结合完善的功率MOS管选型矩阵，为各类LLC谐振变压器应用提供从前端储能到后端软开关的全链路元件协同支持。
LLC谐振变换器由半桥开关、谐振电感Lr、谐振电容Cr、变压器励磁电感Lm和高频变压器五部分组成。通过调节开关频率实现对输出电压的控制，LLC结构能够在宽负载范围内实现原边MOSFET的零电压开通，显著降低开关损耗，大幅提高电源能效。在LLC工作周期中，MOSFET功率开关先将输入的直流电压转换为高频方波，方波进入谐振腔后滤除谐波、输出基频正弦波，正弦波再经高频变压器传输到副边整流输出。谐振网络的关键由Lr、Cr和Lm共同构成，其中Cr不仅参与能量存储和传递，还起到了隔直电容的作用，平衡变压器磁通、防止饱和。在这一框架下，前端电解电容与后端MOS管分别从能量储运和开关过程两个维度影响着系统的整体性能。电解电容：LLC前端母线稳定的“能效压舱石”在LLC变换器的前端，直流母线电压由PFC级电解电容平滑输出，母线质量的优劣直接影响后级谐振腔的工作状态。铝电解电容的ESR直接决定了输出电压纹波，ESR越低，纹波电压越小，母线越干净。同时，纹波电流在ESR上产生的功耗会使电解电容发热，进而缩短其使用寿命。在LLC变换器中，电解电容需要同时承受PFC级开关频率的纹波电流和高频谐振电流的双重应力，这对ESR和纹波耐受力提出了远高于普通滤波场景的要求。

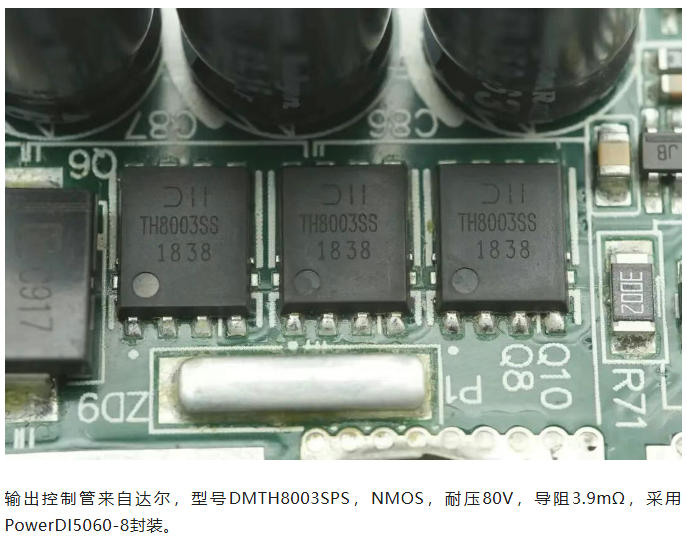

平尚科技HT系列电解电容依托IATF 16949车规级认证体系，以低ESR、高纹波耐受性与宽温区稳定性为核心技术优势。其ESR在宽温区内的变化率控制在30%以内，远优于普通电容通常超过100%的波动幅度。同时，高温漏电流被压缩至普通电容的1/3以下，有效避免了温升→ESR增大→损耗增加的恶性正反馈循环。以LLC前端母线470μF/450V滤波电容为例，在65℃高温工况下将PFC级空载功耗降低3.7W，降幅达17.2%，为LLC谐振腔提供了稳定、低纹波、低损耗的直流供电平台。MOS管：ZVS实现的“开关枢纽”在LLC拓扑中，实现ZVS需要三个基本条件：上下开关管50%占空比、感性谐振腔并具有足够的感性电流、足够的死区时间以维持ZVS。在此过程中，MOSFET的等效输出电容Coss对原边ZVS的实现具有决定性作用，如果MOSFET已经选定，谐振腔需要仔细计算、调试和设定，并选取合适的死区时间来覆盖所有负载的应用范围。更为关键的参数是MOSFET寄生体二极管的反向恢复时间。在负载从低到高的变化过程中，体二极管的反向恢复时间显得非常重要。如果体二极管无法及时恢复全部存储载流子，系统可能从ZVS区滑入电容区工作，发生硬开关操作，并可能导致寄生双极晶体管导通，造成MOSFET烧毁。因此，在LLC谐振电路中选用体二极管反向恢复时间极短的功率MOSFET，是确保全工况软开关稳定性的核心选型准则。
电解电容与MOS管在LLC电路中的协同，核心体现为“前端的能量品质”和“后端的开关效率”必须同步优化。若电解电容因高温ESR升高导致母线纹波加剧，会直接改变谐振腔输入电压的基波有效值，扰动频率调节回路，使MOS管面临额外开关应力。反之，若MOS管体二极管反向恢复时间过长，高频电流尖峰经变压器漏感耦合会反向注入母线，叠加电应力和热应力，加速电解电容老化。平尚科技在LLC谐振电容的设计匹配中积累了丰富的工程经验——金属化聚丙烯薄膜电容容量精度可控制在±2%以内，温度系数稳定在±15ppm/℃，配合低损耗谐振电感后可将谐振频率偏差控制在±3%以内，峰值效率提升至96%以上。而平尚科技IATF 16949认证的电解电容产品，以车规级的批次一致性为谐振前端提供了可追溯的可靠性保障，使LLC全系统在全工况下都能保持在最佳工作区间。LLC谐振变换器的性能极致，不在于单个元件的拔尖参数，而在于电解电容与MOS管在能量储运与开关过程中的协同配合。电解电容以低ESR和高纹波耐受力为谐振腔注入纯净电能，MOS管以低等效输出电容和快速体二极管确保全工况ZVS实现——二者共同作用，将LLC系统的效率与可靠性推向新的高度。平尚科技依托IATF 16949车规级认证HT系列电解电容与完善的功率MOS管选型矩阵，为国内电源工程师提供从前端母线优化到软开关匹配的全流程元件选型支持——让电解电容与MOS管在LLC谐振电路中各司其职，协同构成系统效率与稳定性的双重基石。
