贴片三极管构成的音频变压器驱动级偏置电路设计
在音频放大器中，变压器常被用作信号链中实现电压匹配和电气隔离的关键元件。驱动这样一个感性负载，驱动级不能仅关注电压增益，必须能够提供足够的电流摆幅来克服变压器的励磁电感，同时维持极低的失真。贴片三极管凭借低成本、出色的线性度和宽泛的工作电流范围，成为音频变压器驱动级偏置电路设计中的基础元件。东莞市平尚电子科技有限公司深耕被动元件与分立器件领域多年，依托完善的贴片三极管选型矩阵，为各类音频变压器驱动电路设计提供从器件选型到偏置网络优化的全流程支持。
驱动级的负载特性对偏置电路提出的特殊要求

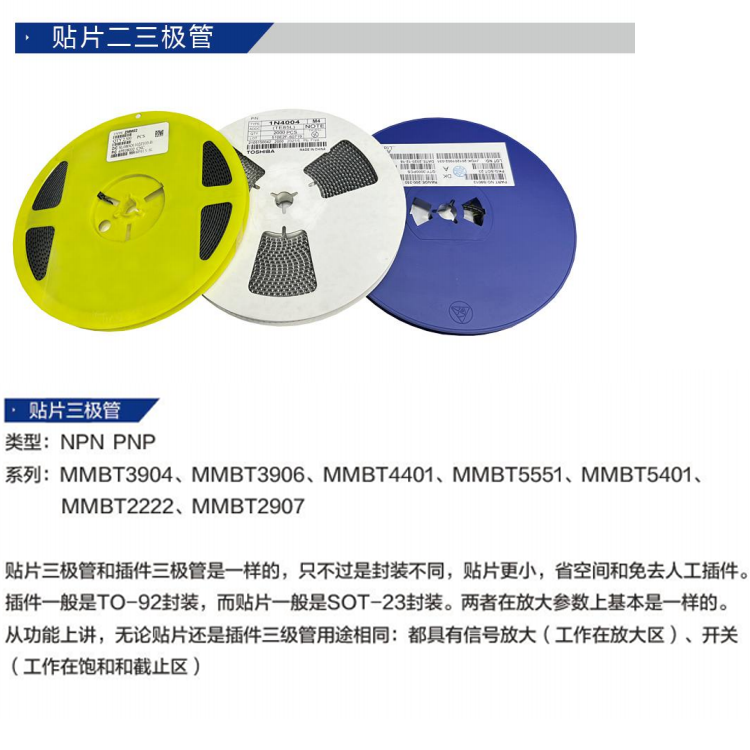

音频变压器的初级绕组本质上是感性负载，其阻抗随频率变化——低频时初级感抗较低，驱动级需输出更大的电流来建立足够的磁通；高频时感抗升高，对驱动级的电流需求随之减少。在动态信号摆幅下，驱动级三极管的集电极电流会在较宽范围内波动。若静态工作点（Q点）设定不当，集电极电流过小时，大信号的正半周可能进入截止区导致削底失真；Q点过高时，集电极电流过大则可能因功耗限制或负载线进入饱和区导致削顶失真。驱动级偏置电路的核心任务，正是为驱动级三极管设定一个位于负载线中央的静态工作点，确保在最大信号摆幅时仍能在线性区域内完整放大量程，同时通过负反馈和温度补偿措施稳定该工作点，使放大器在整个环境温度范围内维持一致的性能。常用贴片三极管选型参数与驱动级适配在音频变压器驱动级偏置电路设计中，选择合适的三极管型号是第一步。以平尚科技主推的NPN型小信号贴片三极管为例，综合其在低失真、高线性度方面的实际表现，两款常用型号尤为突出。MMBT3904采用SOT-23表面贴装封装，集电极-发射极电压为40V，最大集电极电流为200mA，直流电流增益典型范围100至300，特征频率达250MHz以上。其Ptot为625mW（FR-5板）和350mW（玻璃环氧板），配合SOT-23封装，在紧凑的音频设备中具有优异的功率密度。MMBT3904的小电流线性区主要集中在1mA至30mA之间，非常适合在变压器驱动级中保持低失真性能。

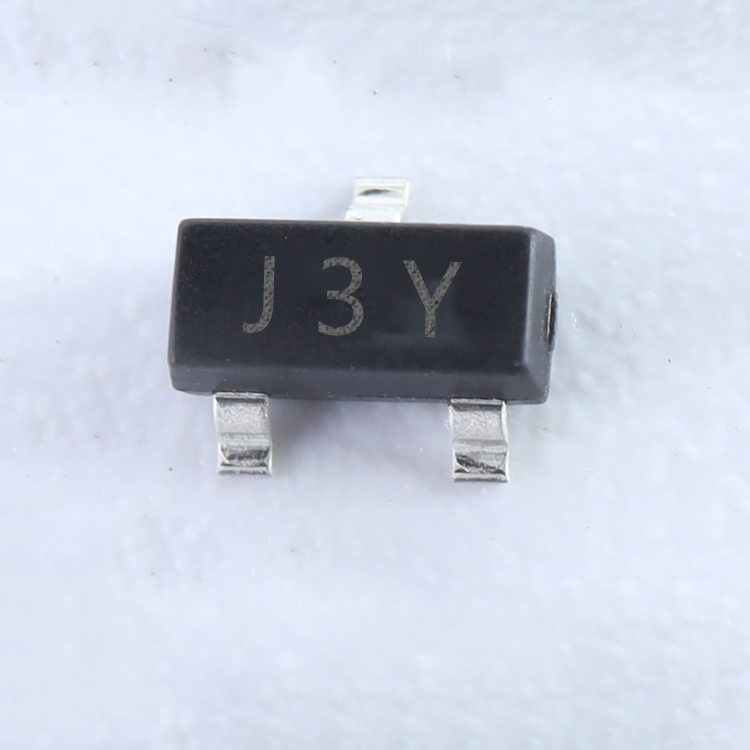

S8050同样采用SOT-23封装，集电极电流更大，达1.5A，但其hFE随温度漂移幅度较大——常温下Vceq=6.3V，温度升至50℃时跌至4.2V。在音频变压器驱动级中，若输出功率在几百毫瓦量级且期望驱动8Ω至16Ω负载时，可选用S8050；而对要求温漂极低、驱动级处于热源附近的应用，MMBT3904是更为稳健的选择。
分压式偏置网络的参数计算音频变压器驱动级偏置电路普遍采用分压式电流负反馈偏置网络。两个电阻R1和R2从电源Vcc分压，为基极提供稳定的直流偏置电压；发射极接入电阻Re引入电流负反馈，当温度上升导致集电极电流Ic增大时，Re上的压降也随之增大，使基-射电压Vbe自动减小，从而抵消Ic的增长趋势，起到稳定静态工作点的作用。以变压器初级等效阻抗RL=600Ω、驱动级电源电压Vcc=15V、选定MMBT3904、目标集电极静态电流Icq=2.5mA为例，一套完整的分压偏置计算如下：设发射极电阻Re=470Ω，则发射极静态电压Ve = Icq × Re = 2.5mA × 470Ω ≈ 1.175V。硅管Vbe取0.7V，基极偏置电压Vb = Ve + Vbe ≈ 1.175V + 0.7V = 1.875V。选择流过分压电阻的电流I_div ≈ 10 × Ib = 10 × (Icq / β_min) ≈ 10 × (2.5mA / 100) ≈ 0.25mA。上分压电阻R1 = (Vcc - Vb) / I_div ≈ (15 - 1.875) / 0.25 × 10⁻³ ≈ 52.5kΩ，取系列值51kΩ；下分压电阻R2 = Vb / I_div ≈ 1.875 / 0.25 × 10⁻³ = 7.5kΩ，取系列值7.5kΩ。集电极电阻Rc需兼顾对变压器初级传输信号的同时提供直流负载：取Rc略大于RL的一倍以上，以维持集电极电压位于Vcc与发射极电压的中点，本设计取Rc=1.2kΩ。
上述偏置网络提供了稳定的直流工作点，但必须配合适当的交流耦合设计。输入端串联C1（10μF-47μF电容）用于隔直通交，确保来自前级音频源的微小交流信号无衰减地叠加到基极偏置电压上；输出端串联C2电容，将放大后的交流信号从集电极传递到变压器初级绕组，同时隔离集电极直流电压。温度补偿与消除交越失真的工程实践驱动级的静态工作点在温度变化中的稳定性是偏置电路设计的核心难点。当驱动级紧贴变压器绕组布置时，热辐射使三极管周边温度较易超过50℃。若不引入温度补偿，静态电流的热漂移可能引发直流磁化，使变压器铁芯偏磁、低频失真显著增大。工程上，直接将热敏电阻NTC接入偏置网络是行之有效的补偿路径。在R1与R2的分压点处或者基极串联负温度系数电阻，温度上升时NTC阻值下降，迫使基极电压回调、稳态Ib减小，从根源上抑制了Ic随温度升高的膨胀。加入热敏补偿之后，工作点温漂可从无补偿时的约4.8mV/℃显著压降至0.7mV/℃以内。对于需要驱动推挽或BTL变压器结构的音频后级，为消除交越失真，在驱动级偏置网络中还需利用二极管串或三级管Vbe倍增电路，为输出级提供精准的初始导通偏压。在OTL功放中，R3、D1、RP3串联在驱动管Q1集电极电路上，为后级功率管提供静态微导通偏置，在无声信号时使输出管处于甲类边缘，有效消除交越失真。
音频变压器驱动级偏置电路设计的成败，直接决定信号在跨过感性负载之前的线性保真度。从MMBT3904、S8050等NPN贴片三极管选型到分压电阻网络的精算，从发射极负反馈的温漂抑制到热敏NTC的逐点补偿，每一级偏置参数的准确设定，都在为驱动级能够不失真地输出摆幅预留着充足余量。平尚科技依托完善的贴片三极管选型矩阵和丰富的偏置网络设计支持，为国内音频工程师提供从静态工作点计算到温度补偿闭环调试的全流程技术支撑——让音频变压器在驱动级的精准偏置下，完成高保真的信号传递。
