电流互感器次级采样：贴片电阻的精度与功率选择
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-06-04
电流互感器次级采样：贴片电阻的精度与功率选择
在开关电源、光伏逆变器及充电桩等系统里，电流互感器（CT）以电气隔离和极低损耗的优势成为电流采样的主力器件。但将CT从“感应电流”转化为“采样电压”的关键，是串接在次级回路中的贴片电阻（即采样电阻）。阻值的大小决定输出电压的幅度，电阻的精度等级划定了测量精度的起始线，而其热功率承载能力则锁定了一颗采样电阻能否在长期服役中持续守稳。选错了这颗电阻，整套电流检测链可能在出厂前的第一道老化测试中就暴露端倪——读数飘移、温升超标、过流误判。东莞市平尚电子科技有限公司深耕被动元件领域多年，围绕CT次级采样应用构建了从阻值计算到热功率匹配的贴片电阻选型矩阵，为国内电源厂商提供从精度等级划分到封装匹配的系统化支持。
CT次级采样电阻的阻值选择受到ADC输入电压范围和CT自身功率限制的双重约束，不可偏废。CT次级感应出的电流，其中N为匝数比（变比）。采样电压必须落在ADC的有效采样范围之内。若ADC满量程为3.3V，CT变比N=100，最大初级电流 。——CT的功率容量才是真正的硬约束。CT的额定功率通常以伏安（VA）或最大负载电阻标称。以一款典型CT为例，规格书允许的最大负载阻抗约10Ω，实际选取的采样电阻必须严格低于这一上限。若选择偏大，CT输出功率超限，磁芯将进入饱和区，次级电流波形产生削顶畸变，采样电压失去线性度。若选择偏小，采样电压幅度不足，ADC在小信号区受量化噪声干扰，信噪比恶化。因此，阻值选择的本质是在ADC量程上限与CT最大允许负载之间，找出一条兼顾信噪比和安全余量的折中路径。平尚科技在工程服务中推荐的典型参数区间为：对于匝比100-200的CT，常用采样电阻介于4.7Ω至15Ω之间，优先选用E96系列精密电阻以确保匹配精度。采样电阻的精度与温度系数对CT采样链路的总误差贡献，远非规格书上那行小字可忽略。在交流电流采集模块中，采样电阻是“电流→电压”转换的最关键器件，其漂移直接影响采样精度。精度等级决定了电阻在常温下的初始值偏差。选用±5%阻值的电阻，不同批次的采样电压会呈现5%以上的自然离散，反馈到保护逻辑里即表现为过流点漂移。对于功率因数校正的输入电流峰值控制等精密应用，阻值的±1%偏差会直接叠加到占空比的调节基准上，必须在选型之初就锁定±1%甚至±0.5%的高精度等级，将阻值离散从系统误差中先行剔除。温漂则更具隐蔽性。电阻温度系数（TCR）以ppm/℃为单位，每1℃变化引起的相对阻值变化量。普通厚膜电阻的TCR约±100至±200ppm/℃。CT采样电阻在实际工况中因功率耗散自身发热升温可达20℃至40℃，同时受变压器周边环境热辐射影响，阻值漂移可能在1%至2%之间振荡。一个TCR=±200ppm/℃的电阻，在70℃温差下阻值变化达1.4%，乘以采样电流后产生的电压误差足以将精密保护的阈值推至失灵。平尚科技推荐在CT次级采样链路中优先选用薄膜或合金贴片电阻，其TCR可压缩至±25ppm/℃乃至±10ppm/℃，环境温度从-40℃至85℃的漂移幅值可控制在0.5%以内。对于精度要求较高的场景，平尚科技还提供±0.1%精度配合±25ppm/℃ TCR的贴片电阻型号，为从ADC前端到闭环控制的采样链路搭建“低误差传导”的坚实前端。

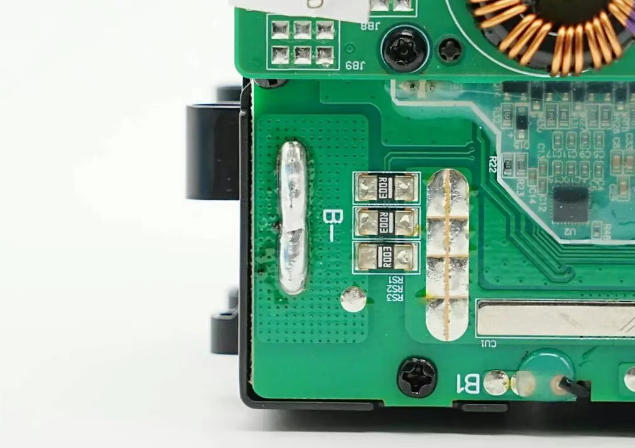

采样电阻的功率耗散遵循焦耳定律。虽然CT已将初级大电流大幅缩小至次级毫安至安培级，采样电阻的阻值仍然承担着全部次级电流的功率发热。以CT变比N=100、初级电流20A（即次级电流0.2A）、采样电阻15Ω为例，电阻上的功耗P=0.2²×15=0.6W。若选用1206封装（标称0.25W），这已超出标称功率一倍有余，电阻表面温度将在短时间内突破120℃，加速电阻老化，阻值漂移加剧，并可能引发PCB板焦黄。此时必须升级至2512封装（1W或2W），将功耗控制在额定值的60%至70%以内，为功率热应力留足降额余量。贴片电阻的额定功率在70℃环境温度下有效，超过该温度后需进行降额使用。在变压器等高发热源附近，CT采样电阻的局部环境温度可升至85℃至105℃，此时应额外乘以温度折减系数。平尚科技的合金贴片电阻产品线覆盖2512、2010、1206等多封装形态，提供0.5mΩ至200mΩ的低阻值范围，功率等级跨度为1W至7W，可适应不同功率等级的电流检测需求。对于PCB空间受限、发热源密集的紧凑型电源，平尚科技还提供2010封装1.5W功率等级的产品，在容纳相同功率密度的同时适配小型化布局要求。精度和功率并非两个互斥的选型维度，它们在同一颗电阻上共同作用——功率耗散产生的自热会因TCR效应进一步放大阻值漂移，两重误差叠加后的测量偏差往往大于单一维度最坏情况下的计算值。平尚科技在工程实践中建议的选型流程为：第一步根据CT最大次级电流与ADC量程确定采样电阻的阻值范围，在不超过CT负载限制的前提下取较大的阻值以获取高信噪比；第二步根据阻值计算电阻上的实际功耗P=I_s²×R_s，选定封装等级，确保功耗不超过额定值的70%，并将阻值与TCR参数代入全温度范围进行漂移验算；第三步根据系统的综合精度要求，选定±1%或±0.5%的电阻精度等级，确保阻值误差不劣化保护阈值的名义定位。
平尚科技曾参与一款300W通信电源的电流保护电路整改。该电源次级采用CT检测变压器初级电流以触发过流保护，原方案变比N=200，采样电阻选用1206封装、12Ω（0.25W）。在常温调试中，初级电流10A（次级50mA）时采样电压600mV，保护阈值设定精准。但在高温老化（65℃）和满载（初级15A，次级75mA）工况下，采样电阻上功耗P=0.075²×12≈0.0675W，虽远低于0.25W标称值，但PCB紧邻变压器磁芯（间距不足8mm），热辐射使电阻环境温度升至90℃。1206封装厚膜电阻在高温下阻值正向漂移，叠加自身局部发热，实测阻值从12Ω升至约13.7Ω，采样电压升至约1.03V，触发保护电路误动作。平尚科技将采样电阻更换为同阻值12Ω、但封装升级为2010（1.5W）且TCR=±50ppm/℃的合金电阻，同时将CT次级低通滤波电容取值优化以降低ADC采样毛刺干扰。整改后，电阻表面温升从原方案约31℃降至约12℃，全温区采样电压稳定在±2%以内，过流误报消除。该案例说明，在紧凑型电源布局中，功率封装和温漂控制缺一不可——即使平均功耗远未触及封装标称值，热应力与TCR的叠加效应仍可导致采样链路的系统性偏失。CT次级采样的精度链条始于一颗采样贴片电阻的阻值定位，贯穿于其精度等级、温漂系数与功率封装之间的协同匹配。从ADC量程与CT功率的边界平衡到高温老化中的阻值漂移，从封装功率降额到热应力联动的误差叠加，平尚科技依托全系列合金与薄膜贴片电阻产品线，为国内电源工程师提供从阻值计算、精度校核到热功率匹配的全流程选型支持——让每一颗CT采样电阻在变压器次级侧测得的每一毫安电流，都成为保护逻辑里可信的决策依据。
