贴片二极管在音频变压器整流电路中的失真与噪声分析
在音频设备的低压供电电路中，音频变压器将市电降压后，经贴片二极管整流、电容滤波，为话放、效果器等模拟电路提供直流电压。然而，二极管整流过程并非理想的线性转换——导通压降的非线性特性以及开关瞬间的反向恢复尖峰，会将额外的失真和噪声注入电源轨，进而调制到音频信号中。对于追求低底噪、高动态的专业音频设备而言，整流二极管的选型直接关系到信噪比和音质的纯净度。

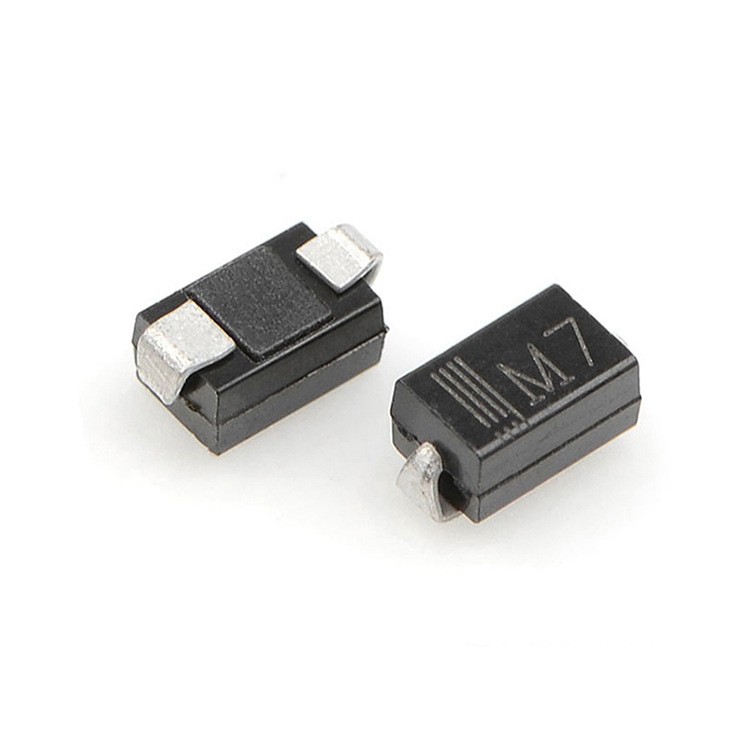

普通硅二极管（如1N4007、1N4148）的正向导通特性呈指数型：在较低电流下，压降随电流增加而急剧上升，直到约0.5V后才趋于平缓。当变压器次级输出正弦波时，整流二极管的导通角并非全程开启，仅在输入电压高于电容电压加二极管压降的瞬间才导通。这种“斩波”效应使变压器次级电流波形呈脉冲状，产生丰富的奇次谐波。这些谐波会通过电磁耦合或地线传导渗入音频回路，表现为背景中细微的“尖刺”失真。以一颗1N4007为例，在50Hz全波整流电路中，导通压降的IV曲线弯曲处对应于低电压区域，使整流后的电流波形在过零点附近出现“平坦区”，产生约0.5%-1%的总谐波失真（THD）。若负载为A类放大器等恒流源，纹波中的谐波成分会直接叠加在输出信号上。硅二极管的反向恢复时间（trr）是音频整流中尤为隐蔽的噪声源。以1N4007为例，trr典型值为2μs。当二极管从正向导通转为反向截止时，存储的少数载流子需要时间复合，形成反向尖峰电流。该尖峰通过变压器次级绕组，会感应出高达数十伏的电压振荡，频率覆盖100kHz至数MHz。这些高频成分虽不在音频带宽内，但可能通过整流桥的寄生电容或PCB布线耦合至音频信号路径，经非线性器件解调后成为可闻的“嘶嘶”噪声。

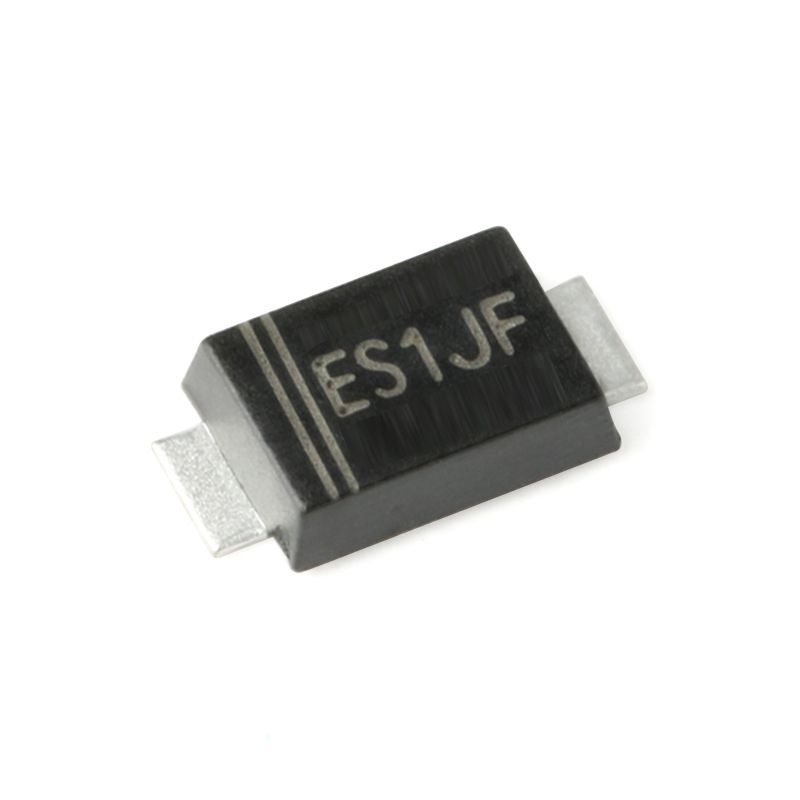

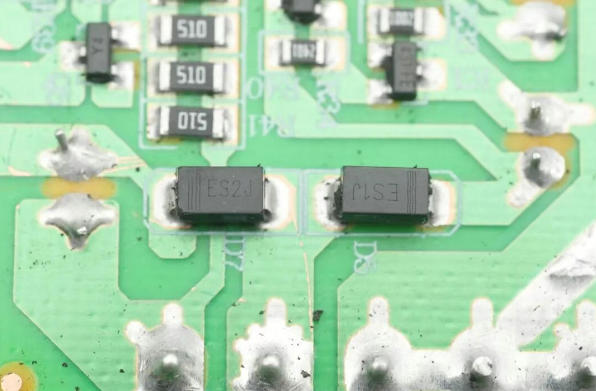

为了降低整流环节的失真与噪声，可采用以下两类贴片二极管替代普通硅管。快恢复二极管（如ES1J，trr=35ns）将反向恢复时间压缩至纳秒级，尖峰能量大幅降低。在音频变压器整流中，使用ES1J取代1N4007后，次级回路的高频振荡幅值可从15V降至2V以下，传导噪声减少约10dB。肖特基二极管（如SS34、BAT54S）为多数载流子器件，理论上无反向恢复过程。其导通压降仅0.3V-0.5V，且压降-电流曲线更接近线性，导通关断过程平滑。在低压（<24V）音频电源中，肖特基整流可使电源的THD+N降低至0.05%以下，且无高频尖峰辐射。
双通道话放采用±15V供电，原设计使用1N4007贴片二极管组成全桥整流。用户反馈在低增益录音时，输出端存在50Hz的倍频哼声及轻微“沙沙”底噪。平尚科技工程师对该电源进行频谱分析：50Hz基频幅度约-55dBV，二次谐波（100Hz）达-68dBV，且1kHz-20kHz频段存在多个窄带噪声峰，由整流尖峰耦合后调制产生。将四颗1N4007更换为平尚科技推荐的ES1J快恢复二极管（SMA封装，600V/1A，trr=35ns），同时将滤波电容的并联小电容由0.1μF X7R改为0.01μF C0G以吸收残余尖峰。整改后，50Hz基频降至-72dBV，100Hz分量几乎不可见，高频噪声基底降低约8dB。话放在高增益档位下的等效输入噪声从-118dBu改善至-124dBu，达到了专业录音棚的标准。在音频变压器的整流电路中，贴片二极管的选型应遵循以下原则：- 电压与电流裕量：根据变压器次级电压选择耐压>1.5倍峰值电压的型号，电流按负载峰值电流的2倍选取。
- 速度优先：快恢复或肖特基二极管的trr应小于100ns，以抑制尖峰。
- 结电容考量：肖特基结电容较大（几十pF至几百pF），在高频噪声旁路时有一定优势，但过大的结电容会与变压器漏感产生谐振，必要时可串联磁珠抑制。
- 布局：整流桥的四个二极管应紧贴变压器次级引脚布置，回路面积最小化；在每颗二极管两端并联100pF-1000pF的C0G电容，可进一步吸收振铃。
平尚科技提供全系列贴片二极管，包括快恢复ES系列（ES1J、ES2J）、肖特基SS系列（SS34、SS56）以及小信号开关二极管1N4148W等，覆盖音频变压器整流中的各类应用需求。通过合理选型，整流环节的失真与噪声可以降低到人耳不可察觉的程度，为高保真音频设备提供纯净的电源基础。音频变压器整流电路中的贴片二极管，看似远离信号路径，其导通和关断行为却通过电源调制效应深刻地影响着最终的听感。普通硅管的指数型压降与微秒级反向恢复，是交流哼声和高频噪底的常见来源；而快恢复与肖特基二极管则以纳秒级速度和更平滑的导通特性，从根源上削减了失真。平尚科技依托丰富的贴片二极管产品线，为音频工程师提供从失真分析到选型优化的系统支持——让电源整流不再成为音质的瓶颈。
