贴片电阻在音频变压器匹配网络中的阻抗变换与噪声抑制
在音频传输系统中，音频变压器承担着信号隔离、电平转换和共模抑制的重要职责。然而，当信号源阻抗与变压器初级阻抗不匹配时，功率传输效率下降、频率响应畸变；当变压器次级输出阻抗与后级负载不匹配时，信号反射会引入额外的失真和噪声。贴片电阻构成的匹配网络正是解决上述问题的关键——通过精准的阻值配置实现阻抗变换，通过合理的拓扑结构抑制热噪声和共模干扰。东莞市平尚电子科技有限公司深耕精密电阻领域多年，依托高精度、低温漂的贴片电阻产品线，为各类音频设备中的变压器匹配网络提供高保真、低噪声的元件选型支持。
音频变压器的阻抗变换基于匝数比的平方关系：Z_primary / Z_secondary = (Np/Ns)²。但在实际工程中，信号源输出阻抗往往并非标准值（如600Ω、10kΩ），后级负载也常有变化（如不同输入阻抗的功放）。此时，仅靠变压器本身的匝数比难以实现精确匹配。并联电阻降压匹配法是常见手段：若变压器次级额定负载为600Ω，而后级功放输入阻抗为10kΩ，可在次级两端并联一颗约640Ω的贴片电阻，使等效负载接近600Ω，从而获得变压器设计时的最优频响和最低失真。该电阻的功耗需根据信号电平计算——专业音频电平+4dBu（约1.23Vrms）下，600Ω电阻上功耗约2.5mW，0603封装（0.1W）绰绰有余。串联电阻升压匹配法则适用于信号源阻抗过低的情况：若动圈麦克风输出阻抗为200Ω，而变压器初级最佳匹配阻抗为1.2kΩ，可在信号回路中串联一颗1kΩ贴片电阻，使源阻抗提升至1.2kΩ。但串联电阻会引入约6dB的信号衰减，需在后级补偿增益。电阻分压衰减匹配网络则用于信号过强或阻抗不匹配严重的场景。例如，专业功放的输入灵敏度为1.4V，而调音台输出可达10V，通过两颗贴片电阻构成π型衰减器（如R1=2.2kΩ，R2=470Ω），即可将信号电平衰减至适配范围，同时将源阻抗和负载阻抗调整至变压器设计值附近。

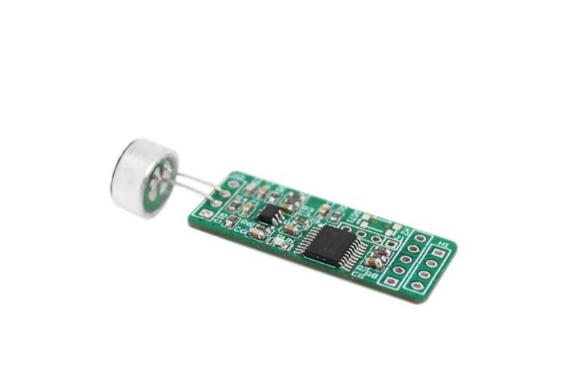

电阻是音频路径中不可忽视的噪声源。热噪声表明：阻值越大，热噪声电压越高。在变压器次级匹配网络中，应避免使用超过100kΩ的贴片电阻，否则在20kHz带宽内热噪声可达数μV，劣化信噪比。电阻的过剩噪声（电流噪声）同样关键。厚膜贴片电阻的过剩噪声指数通常达-20dB至-30dB，而薄膜电阻可低至-40dB以下。在麦克风前置放大器的变压器输入级，使用厚膜电阻时底噪明显抬高；更换为平尚科技薄膜贴片电阻（±0.1%精度，TCR±25ppm/℃）后，本底噪声降低约4dB。对于高增益音频通道，平尚科技推荐优先选用薄膜或金属膜贴片电阻。电阻的布局与接地也影响噪声。变压器次级匹配网络的接地端应采用星形单点接地，避免地环路引入工频哼声。信号回路中的贴片电阻应远离变压器磁芯和开关电源等干扰源。

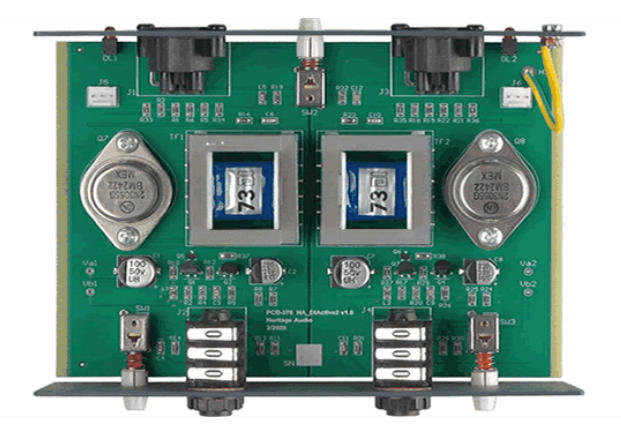

无源DI盒（直驳盒）使用音频变压器将高阻抗乐器信号（吉他/贝斯，约1MΩ）转换为低阻抗（600Ω）平衡信号。原设计在变压器初级直接并联1MΩ电阻，次级输出端未做匹配。用户反馈在高音量弹奏时出现高频滚降和轻微失真。平尚科技工程师介入分析，发现变压器次级输出阻抗约600Ω，但连接调音台输入阻抗仅为2kΩ，负载过重导致变压器频响在高频段（>5kHz）开始下降。整改方案：在次级输出端与地之间并联一颗2.2kΩ贴片电阻（0805封装，1%精度），使负载阻抗稳定在约1.5kΩ；同时为了控制热噪声，选用薄膜电阻（TCR±25ppm/℃）。整改后，频响在20Hz-20kHz范围内平坦度达到±0.3dB，失真降低至0.01%以下，且底噪无明显增加。该方案已应用于数千台产品，用户反馈“音色纯净、动态充沛”。在音频变压器匹配网络中，贴片电阻的选型应遵循以下原则：- 精度：阻抗匹配网络建议选用±1%或更高精度，避免左右声道增益误差。
- 温度系数：室外或车载音频设备需选用TCR≤±50ppm/℃的电阻，防止温漂引起匹配失衡。
- 功率：音频信号平均功率低，0805或0603封装（0.125W-0.25W）足够；但若设备内部温度较高，建议降额至额定功率的50%以下。
- 噪声：信号路径中的电阻优先选用薄膜系列，厚膜仅适用于电源退耦或非关键位置。

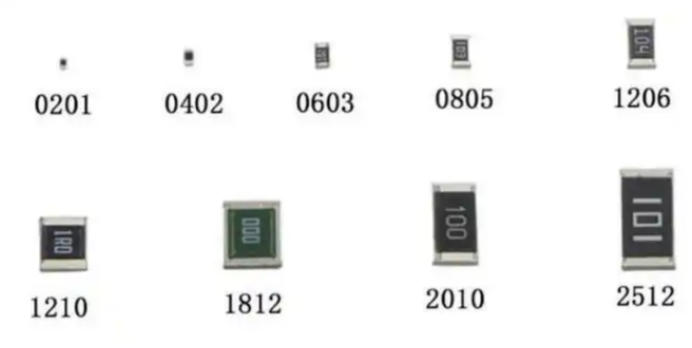

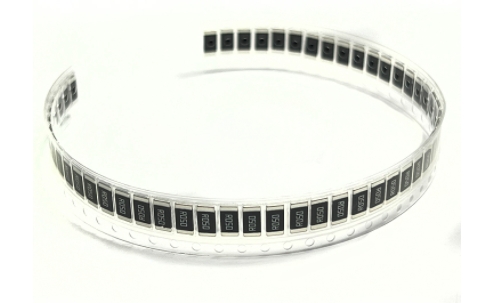

平尚科技贴片电阻产品线覆盖0402至2512全封装，阻值范围0Ω至47MΩ，精度±0.1%至±5%，并提供低至±10ppm/℃的薄膜电阻系列。所有产品经过严格的生产过程管控，确保批次间参数一致性，为音频变压器匹配网络提供稳定、低噪、精密的元件保障。
音频变压器匹配网络中的贴片电阻，承担着阻抗变换的“桥梁”角色——它让信号源和负载在变压器两侧找到最佳耦合点，最大化功率传输并最小化失真。同时，电阻的选型还决定着系统底噪的高低：精度决定了相位一致性，温漂锁住了频响的稳定性，低噪声薄膜电阻则守护了每一分动态余量。平尚科技依托高精度、低温漂的贴片电阻产品线，为国内音频工程师提供从匹配计算到噪声优化的全流程支持——让每一颗贴片电阻在音频变压器的匹配网络中，都能以最安静的姿态完成最精准的阻抗变换。
