脉冲变压器驱动电路中贴片三极管的开关速度与上升沿控制

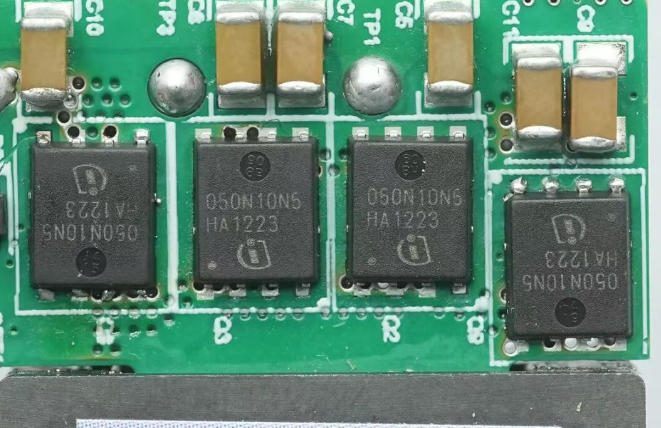

在开关电源、高压脉冲电源和驱动电机驱动的隔离栅驱动电路中，脉冲变压器将控制信号通过电磁耦合传递到原副边、同时提供电压隔离。然而，当驱动级贴片三极管作为一级驱动推动脉冲变压器时，其开关速度若控制不当，会导致脉冲变压器的输出上升沿明显变缓，使后级MOSFET栅极在电压爬升过程中长期消耗线性区损耗，产生附加的热应力和额外的电磁干扰。通过针对性的驱动提速设计配合贴片三极管的分压与限流，能够有效克服上述问题。

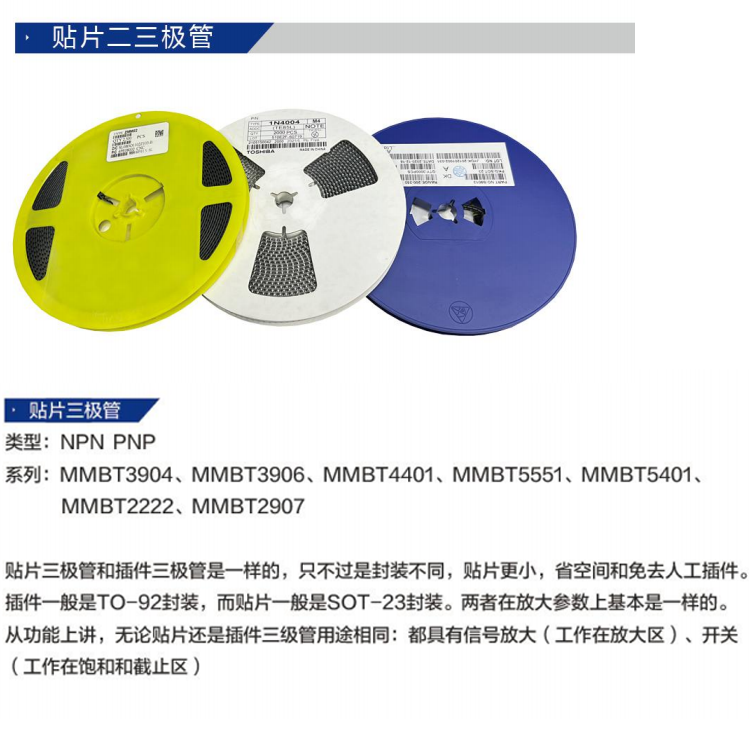

东莞市平尚电子科技有限公司深耕被动元件领域多年，依托成熟的SOT-23封装小信号贴片三极管（MMBT3904、MMBT4401、S8050等）产品线，为各类脉冲变压器隔离驱动电路提供从开关速度分析到上升沿优化的系统化元件选型支持。一、脉冲变压器驱动电路的基本架构与开关速度瓶颈典型的脉冲变压器驱动电路中，原边开关由控制器IC产生PWM控制信号，经过贴片三极管共射极开关放大后送入脉冲变压器原边，变压器副边感应出的驱动脉冲再经整形电路接至功率MOSFET栅极。三极管在此处的角色是为脉冲变压器原边提供足够的开关电流、实现输入信号与变压器初级阻抗的电平匹配。三极管在数字开关应用中的开关速度由导通时间ton与关断时间toff共同决定，其中关断过程存储时间ts往往占据总开关时间的主导地位，直接限制了脉冲变压器原边电流的切换速率，进而影响副边驱动脉冲上升沿的陡峭程度。
二、制约上升沿的核心因素：从基极驱动到深度饱和再到结电容在脉冲变压器驱动电路中，贴片三极管开关速度受限主要归因于三方面因素的叠加作用。基极驱动电流不足直接拖慢上升沿。三极管为电流控制型器件，基极电流不足将使集电极电流缓慢爬升，脉冲变压器原边励磁电流建立周期被拉长，副边感应电压上升斜率随之变缓。深度饱和导致的存储时间拖尾是脉冲变压器级驱动中最隐蔽的“慢速陷阱”。当三极管饱和过深时，基区累积大量过剩的少数载流子，关断时需要抽走这些存储电荷，出现显著的关断延迟存储时间ts。在高频脉冲变压器应用中，存储时间意味着关断后副边输出不能及时回落至零电平，严重时会造成脉冲压缩甚至驱动波形畸变。负载为电容性时RC延迟加长响应时间。脉冲变压器的初级绕组呈现一定的寄生电容特性，三极管集电极回路中电阻与寄生电容共同形成RC低通滤波器，对上升沿斜率的限制不可忽视。三极管特征频率fT虽反映了高频响应潜力，但开关应用中存储时间和结电容等动态参数对提升脉冲变压器上升沿的贡献更为直接。

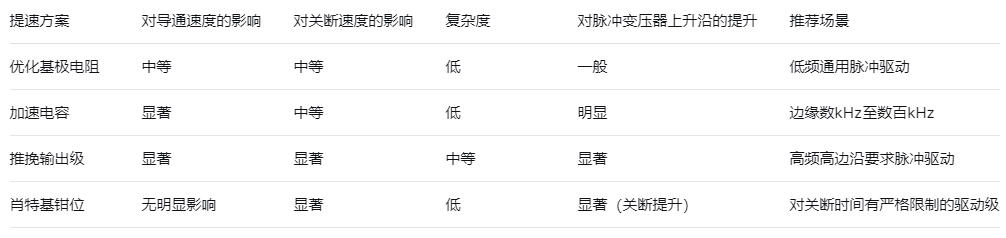

三、平尚科技关键选型参数：MMBT3904与MMBT4401的开关特性对比在SOT-23封装小信号贴片三极管中，两款NPN型号在脉冲变压器驱动应用中最为常见。二者的关键动态参数差异决定了各自的适用场景。MMBT3904集电极连续电流为200mA，在10mA驱动下特征频率fT约250MHz至300MHz，关断时间toff典型值小于250ns，适合中低速脉冲变压器驱动场景。MMBT4401集电极连续电流为600mA，特征频率fT约250MHz，集电极饱和电压VCE(sat)为300mV，在小信号开关应用中具有更高的电流容量。平尚科技同时提供S8050（40V/1.5A，1W，特征频率100MHz）等更大驱动能力的型号，满足脉冲变压器初级侧对较大励磁电流的需求。四、上升沿控制的工程手段：加速电容、推挽结构与肖特基钳位针对脉冲变压器驱动电路的特殊需求，实际工程中主要采用三种提速手段。加速电容直接提升开通和关断速度。在基极限流电阻上并联一颗小容量电容（通常几十到几百皮法），上升沿瞬间形同短路、提供瞬时低阻通道，将输入信号的变化直接引入基极，加速电荷注入与抽取，从而分别缩短开通和关断的延迟时间。推挽驱动结构主动提升上升沿。单个三极管仅靠上拉电阻拉高输出，边沿响应受限。采用NPN与PNP构成的推挽输出级为集电极电容和脉冲变压器初级寄生电容提供主动充电路径，能够显著改善上升沿陡峭度和下降沿控制性能。肖特基钳位从源头上抑制存储时间过长。在基极与集电极之间跨接肖特基二极管，利用其正向压降（约0.2V至0.4V）低于三极管B-E结压降的特性，在导通过程中将多余基极电流旁路，限制晶体管进入深度饱和状态，迫使三极管始终工作于临界饱和区，存储时间大幅缩减，关断速度显著提升。五、综合对比分析
以100kHz脉冲变压器驱动应用为例（采用MMBT3904，R1=2.2kΩ），在基极限流电阻处并联100pF加速电容后，上升沿从约1.8μs压缩至约0.6μs，PWM控制器响应更迅速，SPICE仿真中副边驱动波形边沿洁净度显著提升，为后级MOSFET提供了更干净的栅极驱动信号。贴片三极管应紧贴脉冲变压器原边引脚布置，缩短开关回路。加速电容需安置在基极电阻两端，保证低感路径。地线回路宜采用单点接地方式，避免驱动信号与开关噪声互相耦合。脉冲变压器驱动电路中的贴片三极管开关速度与上升沿控制能力，直接决定了副边驱动脉冲传递给功率器件的快慢和确定性。当基极驱动电流不足或晶体管进入深度饱和存储时间过长，脉冲变压器的输出上升沿被大幅拖长，后级MOSFET将面临更多线性区开关损耗、系统温升与EMI随之超标。平尚科技依托SOT-23全封装小信号贴片三极管产品线，为国内电源工程师提供从MMBT3904、MMBT4401选型匹配到加速电容、肖特基钳位及推挽结构设计的全流程支持——让每一路脉冲变压器的驱动信号，都能以更加规整的边沿满足高频开关需求。
