隔离变压器输出端光敏电阻在音频信号隔离中的失真控制
在音频信号的高保真传输系统中，隔离变压器虽能实现电气隔离，却常因磁芯非线性、分布电容和漏感等因素引入额外的失真与频率响应畸变——变压器磁芯的B-H滞回曲线导致低频段谐波失真，而漏感与分布电容在高频端形成谐振峰。作为一种替代方案，由LED与光敏电阻封装而成、输出端为纯电阻元件的光敏电阻型光电耦合器（又称Vactrol），凭借其“电→光→电阻”的纯无源转换路径，近年来在音频功放保护与控制、音量电气隔离耦合等场景中受到了越来越多的关注。东莞市平尚电子科技有限公司深耕光敏元件领域多年，依托成熟的CdS光敏电阻系列与模拟线性光耦产品线，为各类音频设备中的隔离变压器输出端提供了从失真机理分析到耦合设计优化的系统性技术支持。

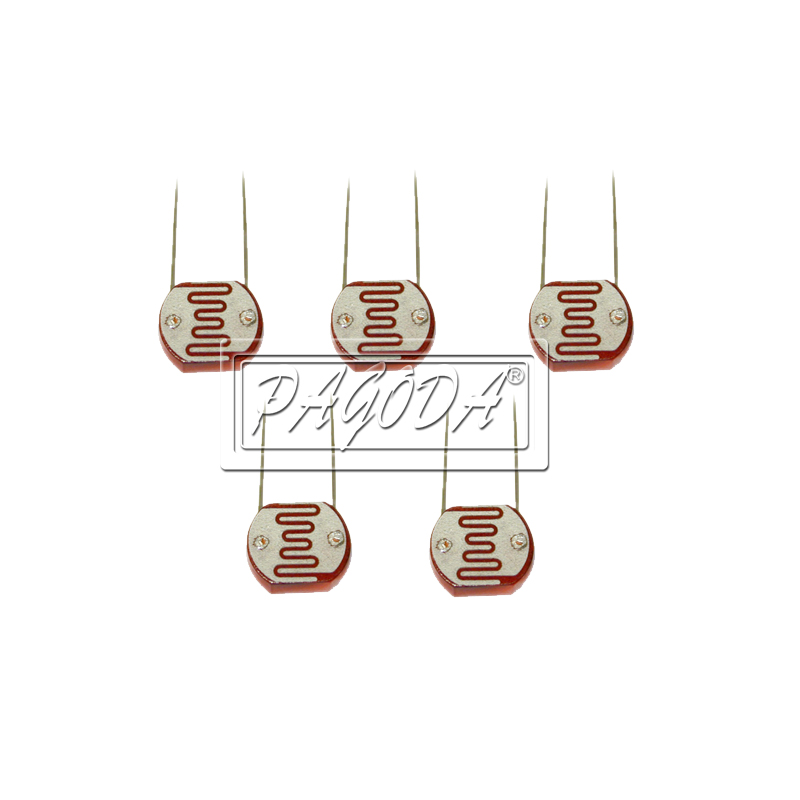

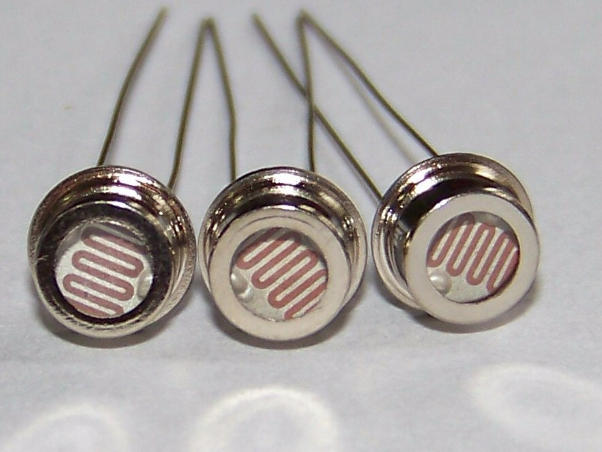

一、Vactrol的工作原理与音频隔离优势光敏电阻型光电耦合器由输入端的LED和输出端的光敏电阻共同封装于遮光外壳中构成。当LED驱动电流变化时，其发出的光通量同步变化，照射到光敏电阻（通常为CdS即硫化镉或CdSe即硒化镉半导体材料）后，通过内光电效应产生电子-空穴对，使电阻值随光强改变——光照越强阻值越低。以CdS材料为例，其禁带宽度约2.4 eV，对应峰值波长约520 nm，光谱响应与人眼视见函数高度接近。与采用光敏三极管或光电二极管输出的普通光耦不同，光敏电阻型光耦的输出端是纯电阻材料，无极性输出，允许交直流信号通过，输出端无源工作、无需额外供电，不会引入有源元件普遍存在的奇次谐波或交调失真。WOERLY及平尚科技配套的WDYJ系列线性光耦即基于Cds/LED架构，经过严格的挑选、老化及测试，旨在实现类线性的低失真耦合。二、非线性的物理根源及失真控制基础尽管光敏电阻型光耦在较大信号下具有较低失真优势，但其电阻随LED电流变化的特性并非理想线性——电导率与光照度之间呈幂指数非线性关系。实测数据显示，典型CdS光敏电阻在从暗态到强光照射过程中，阻值可从1.5MΩ降至数百Ω级别，覆盖六个数量级以上，但这种变化过程并非理想线性。在音频隔离应用中，非线性效应主要从两条路径产生：一是CdS材料的电导-照度关系在强光区呈现抛物线性特征（γ≈0.5）；二是跨接在光敏电阻两端的交流信号电压本身也会通过改变内部电场分布而影响载流子输运，当信号摆幅较大时引入额外的电压调制畸变。与此同时，CdS材料的响应速度受到载流子陷阶效应和复合时间的多重制约——以平尚科技WDYJ系列线性光耦为例，其上升时间（TR）典型值约3.5ms，下降时间（TF）长达500ms，意味着光敏电阻在LED熄灭后仍需约半秒钟才能完全恢复到高阻态。这种较慢的弛豫过程会产生“光历史效应”（光强调制依赖），即当下电流和阻值不仅取决于当前光强，还受到此前光照历史的影响。从物理本质来看，音频隔离中的失真控制必须回答两个问题：如何在较宽的光强调制范围内使阻值变化尽可能与LED电流形成单调可控的函数？如何抑制交流信号电压通过光敏电阻端电极时引发的附加电导调制？这两个问题恰好是评价光敏电阻音频隔离方案质量的最核心技术维度。
三、线性度优化：材料匹配与驱动设计要实现低失真音频耦合，核心工程路径依赖于材料筛选与驱动电路的协同优化。材料端严格控制阻值一致性是线性化的基础。平尚科技配套的CdS光敏电阻系列及其线性光耦产品，在出厂前均经过严格的恒流老化与配对筛选——同类产品（如WDYJ-0202/65系列）根据不同的亮电阻范围和暗电阻等级，划分了RA至RI共9档以上型号，供设计者在电压控制精度的应用场景中据需选配。驱动电路端的线性度提升更为关键。CdS光敏电阻本身电阻与LED驱动电流呈非线性关系，但电导（电阻的倒数）随LED电流的变化曲线往往比电阻随电流变化更平滑，这一特性在电压控制滤波器（VCF）等应用中尤为宝贵——当频率响应与1/(RC)成正比时，电导的线性度被直接转换成频率控制的线性度。在音频隔离的实际应用中，引入运算放大器（运放）的反相比例放大架构可让光敏电阻作为反馈元件参与闭环，将光耦的输出端纯电阻特性深度嵌入运放的反馈回路。当输出端的反馈引入信号来自前置有源补偿后，光敏电阻的非线性将很大程度上被运放的开环增益所“消化”，最终闭环增益主要由外部精密电阻网络决定。实践表明，使用小信号状态下的低摆幅工作模式，配合深度负反馈拓扑，可显著改善线性度。此外，数字域矫正方法也被广泛用于高性能模拟音乐电子设备中。Vactrol驱动电路可通过测量LED电流并反馈给微控制器（MCU），预先标定光敏电阻在目标工作段的阻值-电流校准曲线，利用MCU查表拟合实现对输入电压信号的动态预失真补偿。该方案可有效抵消光敏电阻因批次离散、温度漂移和光历史效应引入的非线性误差。四、选型建议平尚科技WDYJ-0202系列线性光耦已在国内外音响功放的保护与控制、模拟音量电气隔离以及通信传输系统中获得批量应用。以某专业调音台的通道隔离模块为例，原设计采用音频隔离变压器实现输入与输出信号隔离，在20Hz-200Hz低频段的二次谐波失真（THD）约0.08%，而在100Hz以下低频大动态信号下，因磁芯进入轻度饱和区导致THD升高至0.15%以上。平尚科技提议将信号通路改造为WDYJ-0202RG线性光耦与运放构成的闭环隔离方案，光敏电阻端纯电阻负载无磁饱和，低频失真降低了一个数量级，在100Hz处THD降至0.02%以下。
在选型与布局方面，需重点关注以下几项原则：根据信号路径的电压摆幅选择光敏电阻的亮/暗电阻范围，优先在输出端搭配低噪声运放（如NE5532或OPA2134），以放大微弱信号并抑制系统噪声；由于光敏电阻对温度敏感（其温度系数约0.7%/°C），在温变较大的设备中应预留降额裕量或选配配对LED进行温度补偿；整个光电耦合模块必须置于完整遮光外壳内，避免环境光线直接干扰阻值稳定性，通常以黑色PCB阻焊层配合外部密封胶实现；同时应注意输入LED的驱动电流不应过低，以避免光敏电阻落入暗态饱和区导致响应时间急剧变慢。隔离变压器输出端的音频信号隔离与失真控制，从来不缺少简洁的物理方案，但却鲜有人意识到——光敏电阻型光耦以其纯电阻输出、无源工作和低失真的独特材料属性，在音频功放隔离与电气耦合领域中充当着不可或缺的角色。其非线性的物理根源并非不可逾越的障碍，而是可以通过CdS材料的精确筛选、电导域的驱动优化以及反馈电路的闭环控制加以驯服。平尚科技依托成熟的CdS光敏电阻产品线与模拟线性光耦系列，为国内音频工程师提供从失真机理分析、阻值分档匹配到闭环耦合调试的全流程技术支持——让每一段音频信号在穿越隔离屏障时，都能守住原音的保真与纯净。
