变压器老化试验中热敏电阻的在线监测与数据采集方案
在电力变压器、轨道交通牵引变压器及工业电源变压器的型式试验和寿命评估过程中，老化试验（又称热老化试验）是检验绝缘系统长期可靠性的关键环节。通过在高于额定温度的条件下对变压器施加电压和负载，加速绝缘材料的热劣化进程，从而推算出变压器在正常工况下的预期寿命。然而，传统老化试验中的温度监测多采用热电偶或红外热像仪进行单点或间断式测量，存在布点困难、响应滞后、数据离散性大等问题。东莞市平尚电子科技有限公司深耕热敏电阻应用多年，将车规级供应链中对高精度温度传感与长期稳定性的理念引入变压器老化试验领域，为国内变压器厂商提供基于贴片NTC热敏电阻的在线监测与数据采集方案，实现对绕组热点温度的实时、连续、多点追踪。

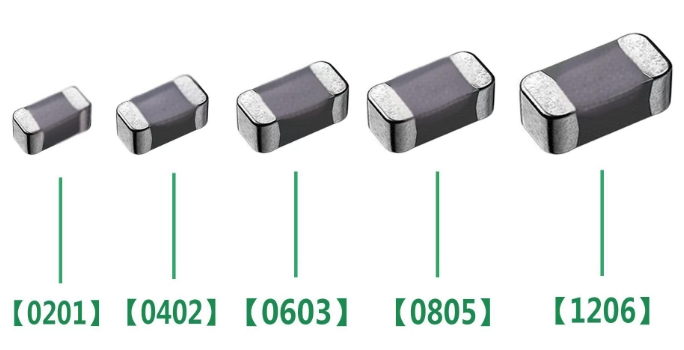

在变压器老化试验中，绕组和磁芯的温度分布极不均匀，热点通常出现在绕组端部或磁芯中柱区域。传统热电偶虽然测温范围宽，但其引线易受强电磁场干扰，且布设时需要破坏绝缘或额外开孔，影响试验结果的真实性。红外热像仪虽可非接触测量，但只能获得外壳表面温度，无法穿透铁磁结构获取内部热点数据。NTC热敏电阻贴片封装（如0603、0805）具有体积小、响应快、成本低的突出优势。将其预先埋设在变压器绕组层间或磁芯缝隙中，配合多通道数据采集系统，可在老化试验全过程中以秒级采样率连续记录各测点的温度变化曲线。与热电偶相比，NTC的输出信号为电阻值，抗电磁干扰能力更强；与红外热像相比，NTC能直接接触被测点，反映真实的绝缘层温度。
一套完整的变压器老化试验在线监测系统由三部分组成：多点贴片NTC阵列、高精度信号调理电路以及上位机数据采集软件。NTC选型是系统精度的基础。平尚科技推荐选用R25=10kΩ±1%、B25/85=3435K±1%的贴片NTC（0603或0805封装），该型号在-40℃至125℃全温区内电阻-温度特性平滑，Steinhart-Hart方程拟合误差小于±0.3℃。对于老化试验常用的加速温度区间（120℃至160℃），需选用耐高温型NTC，其封装材料采用聚酰亚胺或玻璃钝化层，连续工作温度可达200℃。平尚科技的高温系列NTC在150℃下老化1000小时后阻值漂移≤±2%，满足长期加速试验的稳定性要求。
布点策略应覆盖变压器的潜在热点区域：初级绕组端部、次级绕组端部、磁芯中柱表面、以及铁芯与绕组的交界处。每个变压器至少布置4至6个测点，使用导热硅脂填充NTC与待测面之间的微小间隙，并用耐高温胶带或环氧树脂固定，确保热接触良好且不影响绝缘性能。数据采集硬件可采用多通道电阻测量模块（如使用24位ADC的采集卡），每个通道通过精密基准电阻与NTC构成分压电路，由MCU读取电压后反算阻值并转换为温度。采样频率建议设为1Hz至10Hz，既能捕捉温度瞬态变化，又不会产生海量数据。为提高信噪比，应在每个NTC支路并联100nF电容滤除高频噪声，并采用四线制开尔文接法消除导线电阻影响。老化试验中需要重点关注的数据包括：各测点的起始温度（施加负载前的初始值）、升温速率（从起始温度升至稳态值所需时间）、稳态温度（在恒定负载和环温下的平衡温度）以及温度波动幅值（由于电网电压波动或负载变化引起的周期性起伏）。通过连续记录这些参数，可以绘制出整个老化周期内的温度曲线，并结合阿伦尼乌斯公式估算绝缘材料的寿命消耗速率。平尚科技的数据采集软件具备实时曲线显示、超限报警、历史数据回放和自动报表生成功能。用户可预设温度阈值（例如140℃），当任一测点温度超过设定值时，系统自动记录事件并触发声光报警，防止变压器因失控过热而损坏。在长达数周甚至数月的老化试验中，系统还能自动识别传感器开路或短路故障，确保数据的完整性。
平尚科技曾为某电力科学研究院的10kV配电变压器老化试验提供NTC在线监测方案。试验要求变压器在150%额定负载下连续运行720小时，环境温度控制在40℃±2℃，监测绕组热点温度以评估绝缘老化状态。传统方案使用粘贴式热电偶，但受强磁场干扰，数据跳变严重，且热电偶在高温下容易脱落。采用平尚科技推荐的高温贴片NTC（R25=10kΩ，精度±1%，耐温200℃），在高压绕组端部、低压绕组端部和铁芯柱表面共布置6个测点。使用耐高温聚酰亚胺胶带固定，引线采用屏蔽双绞线引出至数据采集箱。采集系统以1Hz采样率连续运行30天，共记录约260万组温度数据。试验后对比NTC与光纤测温仪的读数，最大偏差小于0.8℃。最终通过分析各测点的温度变化趋势，准确找出了低压绕组端部为热点区域（稳态温度达138℃），为变压器设计优化提供了关键依据。与热电偶方案相比，NTC在线监测系统的优势体现在四个方面：抗干扰能力——NTC输出为电阻信号，不受高频磁场感应噪声影响，数据平稳可靠；长期稳定性——高品质NTC在高温下的阻值漂移远小于热电偶的热电势漂移，无需频繁校准；布设便利性——贴片封装可SMT预埋于绕组骨架，也可事后用导热胶粘贴，不破坏绝缘结构；系统成本——多通道NTC采集系统的硬件成本约为热电偶方案的一半。变压器的老化试验，本质上是一场与时间的赛跑——在加速的高温应力下，绝缘材料的每一度温升都在消耗着设计裕量。而热敏电阻的在线监测与数据采集方案，让这场赛跑有了精确的“计时器”和“里程表”。从布点策略到高温选型，从抗干扰设计到长期漂移管控，平尚科技将车规级的高可靠性理念融入每一颗NTC产品，为国内变压器制造商提供从传感器到数据平台的全套技术支持——让老化试验不再依赖“阶段性抽检”的模糊判断，而是基于“全过程数字化记录”的精准决策。
