共模电感在开关变压器输入端的磁芯材料选择与匝数计算
在开关电源的输入端，共模电感作为EMI滤波器的核心元件，其性能直接影响整机的传导发射指标和电磁兼容认证通过率。然而，许多电源工程师在设计共模电感时往往陷入“凭经验估算”的误区——选什么磁芯、绕多少匝，缺乏系统的工程计算。实际上，共模电感的设计本质上是在磁芯材料特性与电气参数之间寻找最优匹配，错误的选型和匝数会直接导致滤波失效。

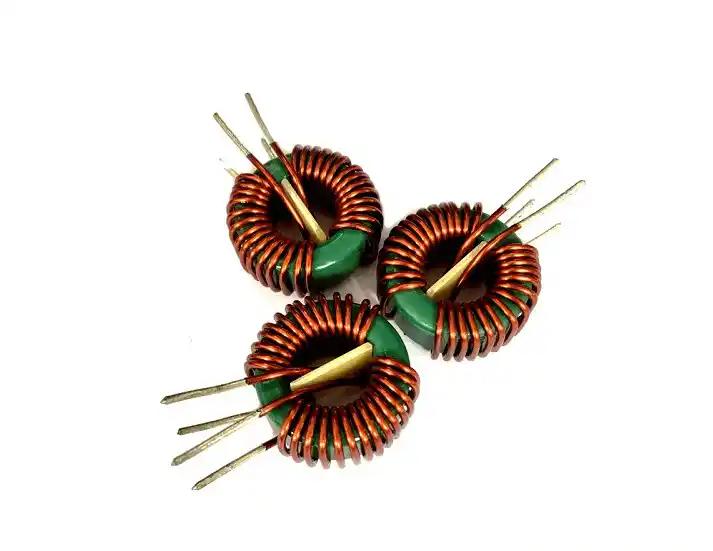

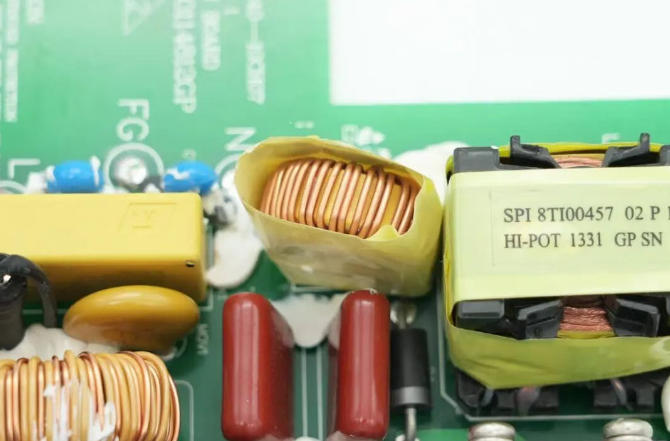

磁芯材料选择：锰锌与镍锌的频段分野绝大多数共模电感使用的磁芯为铁氧体材料，主要分为锰锌系和镍锌系两大类。两者在初始磁导率和频率响应上的差异，决定了各自的适用场景。锰锌铁氧体的初始磁导率非常高，可达数千甚至上万（100kHz时约8000），非常适合在低频段提供高阻抗。其典型工作频段为10kHz至50MHz，在开关电源基频及低次谐波抑制方面表现出色。然而，当频率超过1MHz后，锰锌铁氧体的损耗急剧上升，磁导率大幅下降，阻抗随之减弱。镍锌铁氧体则正好相反，其初始磁导率较低（通常为100至500），但在非常高的频率（>100MHz）下仍能保持磁导率不变。这一特性使其在高频段（30MHz以上）具有更高的阻抗——据实测数据，在30MHz时镍锌铁氧体共模电感的阻抗可能是锰锌的数倍到数十倍。对于开关变压器输入端的共模噪声抑制，开关管基频产生的噪声主要集中在几十千赫兹至数兆赫兹的低频段，而高次谐波则延伸至数十兆赫兹。国内中小功率电源设计中，通常选用锰锌铁氧体环形磁芯，利用其低频段的高阻抗优势，同时依靠磁芯损耗对高频噪声仍有一定吸收作用。若设备对高频辐射发射有严苛要求，则需在共模电感之后串联镍锌磁珠，形成高低频分级滤波结构。平尚科技的共模电感产品线覆盖环形磁芯及U型、E型等多种磁芯结构，可根据不同干扰频段提供匹配的选型方案。
匝数计算：从阻抗目标到绕组层数共模电感的匝数计算建立在阻抗目标与磁芯参数的双重基础上。设计的第一步是确定目标频段所需的阻抗值，再通过电感量反算匝数。电感量计算：电感量与阻抗的关系为 Ls = Xs / (2πf)，其中Xs为所需阻抗（Ω），f为干扰频率（Hz）。以开关电源150kHz至30MHz的传导干扰测试频段为例，EMI滤波器的共模阻抗通常要求在150kHz时达到100Ω以上，在1MHz时达到300Ω以上。若在150kHz时需要100Ω阻抗，计算出的最小电感量约为1.06mH。匝数推导：选定磁芯后，匝数由电感量除以电感系数（AL值）再开平方得到，公式为 N = √(L / AL)，其中AL单位为nH/N²。国内环形磁芯的AL值通常在数百至数千nH/N²之间，需从具体型号的规格书中获取。以AL=4000nH/N²的锰锌环形磁芯为例，要获得1.06mH的电感量，计算匝数N = √(1.06×10⁶ / 4000) ≈ 16.3圈，工程上取16至18圈。绕组层数限制：环形磁芯绕制时，匝数受限于磁芯内径。平尚科技的工程经验表明，环形磁芯采用手工作业或专用绕线机完成，通常匝数不超过30圈。若计算匝数超出可绕制范围，应选择AL值更大的磁芯——AL值越大，达到相同电感量所需的匝数越少。
平尚科技曾为一家国产300W工业开关电源厂商优化共模电感设计方案。该电源采用反激拓扑，开关频率65kHz，在150kHz至5MHz频段的传导发射测试中存在约6dB的余量不足。平尚科技依据锰锌铁氧体在此频段的阻抗优势，选用环形锰锌磁芯（μ≈5000，AL≈5000nH/N²）。根据目标频段阻抗要求（150kHz时≥150Ω，1MHz时≥600Ω），分别计算出对应电感量约1.6mH和约0.95mH，最终按较高要求取1.6mH，计算匝数约18圈，线径按电流密度400A/cm²选用。绕制完成后实测电感量约1.58mH，直流电阻约35mΩ。整机EMC测试中，150kHz至5MHz频段的传导发射余量从6dB提升至12dB以上，一次性通过CISPR 22 Class B认证。该方案已在批量生产中稳定应用超过一年，累计出货逾2万套。共模电感的设计不是玄学，而是磁芯材料特性与电感计算法则的精密配合。锰锌与镍锌各有所长，匝数由阻抗目标与AL值共同决定。平尚科技基于环形锰锌铁氧体磁芯的高磁导率特性，结合国内电源厂商的实际干扰频段，提供从材料匹配到匝数计算的全流程技术支持——让每一只共模电感都能在变压器的输入端，精准滤除噪声，守住EMC的第一道关口。
