贴片三极管与热敏电阻构建的变压器温度开关保护电路
在变压器长时间运行过程中，过载、散热不良或环境温度过高等因素会导致绕组和磁芯温度异常上升。一旦温度超过绝缘材料的耐受极限，将引发不可逆的老化甚至烧毁。传统的热保护方案多采用埋入式热保险丝——当温度超过熔点时永久性熔断。但这种一次性保护元件一旦动作，变压器便彻底报废，更换成本高昂。而双金属片温控开关虽可恢复，却存在机械触点磨损、动作温度离散性大、响应滞后等固有缺陷。东莞市平尚电子科技有限公司深耕电子保护元件领域多年，将车规级供应链中对温度监测与冗余控制的理念引入变压器保护设计，利用贴片三极管与NTC热敏电阻构建低成本、高可靠性的电子式温度开关电路，为各类变压器提供可恢复的过热保护方案。

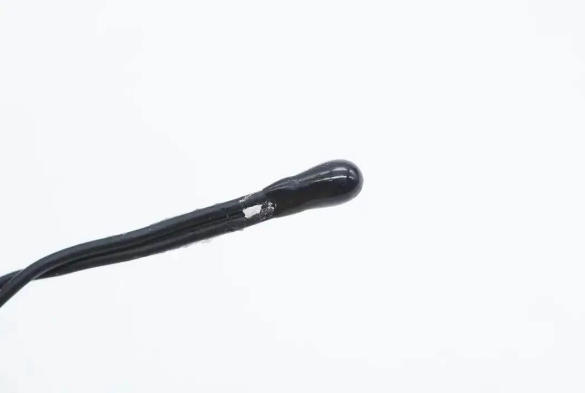

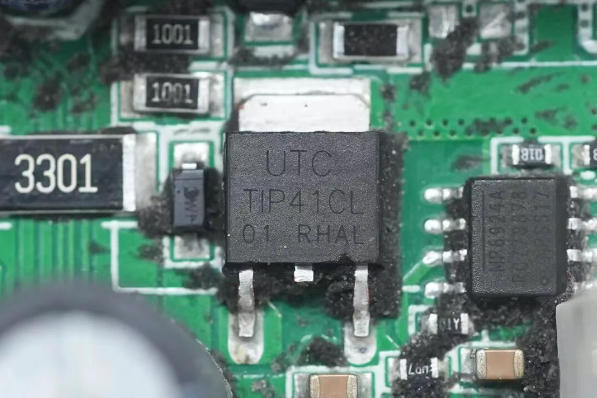

该保护电路的核心是利用NTC热敏电阻感知变压器温度，贴片三极管作为电子开关实现控制。典型拓扑采用一只NPN型贴片三极管（如MMBT3904或SS8050）与NTC电阻、固定电阻组成分压式比较器。将NTC热敏电阻紧贴变压器磁芯或绕组表面安装，并与一只固定电阻串联构成分压网络，分压点连接至三极管的基极。当温度正常时，NTC阻值较高，基极电压低于三极管的导通阈值（硅管约0.6V-0.7V），三极管截止，继电器或光耦处于断开状态，变压器电源回路保持导通。当变压器温度升高至设定阈值时，NTC阻值下降至某一临界值，基极电压上升至0.6V以上，三极管饱和导通，驱动继电器吸合或光耦动作，切断变压器的输入电源或触发报警。温度下降后，NTC阻值回升，基极电压回落至阈值以下，三极管恢复截止，电路自动复位。这一方案无需专用的温度比较器芯片，仅用一颗贴片三极管和少量阻容元件即可搭建完整的保护逻辑，成本低廉且适应于变压器周边有限的PCB空间。
动作温度由NTC的电阻-温度特性与分压电阻的阻值共同决定。以平尚科技常用的NTC热敏电阻（10kΩ，B=3435K）为例，其阻值在80℃时约为1.5kΩ，在100℃时约为0.9kΩ。若设定保护阈值为100℃，需计算此时基极电压达到0.65V对应的分压电阻值。设电源电压Vcc=5V，固定电阻R1接Vcc，NTC接GND，基极电压Vb = Vcc × R_NTC / (R1 + R_NTC)。代入Vb=0.65V，R_NTC(100℃)=0.9kΩ，解得R1 ≈ 5.8kΩ，可选用5.6kΩ标准值。若需要更陡峭的开关特性，可在基极与地之间并联一颗电容（如0.1μF）以滤除噪声，并在集电极回路中加入适当的上拉电阻。需要注意的是，三极管的基极-发射极导通电压Vbe具有负温度系数（约-2mV/℃），当环境温度升高时，Vbe会轻微下降，这会导致实际动作温度向低温侧漂移约2℃-3℃。在宽温区应用中，可采用两只三极管组成达林顿结构或增加温度补偿二极管来抵消这一漂移。平尚科技在批量生产中通过实测标定，将动作温度误差控制在±5℃以内，对于绝大多数工业变压器的过温保护而言已足够可靠。
相较于传统热保险丝和双金属片温控开关，贴片三极管与NTC构成的电子式温度开关在以下维度具有明显优势：可恢复性：热保险丝一次性熔断后变压器即报废，而电子式保护在温度下降后可自动复位，适用于偶发性过载或短时高温工况。动作精度：双金属片温控开关的动作温度离散性通常在±10℃左右，而NTC+三极管方案通过精密电阻匹配可将误差压缩至±3℃-±5℃。无机械磨损：双金属片依靠触点通断，长期动作后触点氧化、弹片疲劳导致失效。电子式保护采用半导体开关，无物理接触，寿命不受动作次数限制。响应速度：NTC直接贴装于热源，热时间常数约3-5秒，配合三极管的微秒级导通响应，可在变压器温升超过阈值后迅速切断电源，避免热惯性导致的过冲。当然，该方案需要稳定的低压辅助电源（通常从变压器辅助绕组或外部供电获取），而热保险丝无需任何供电。但对于本身就具备控制电路的开关电源而言，这一成本几乎可以忽略。

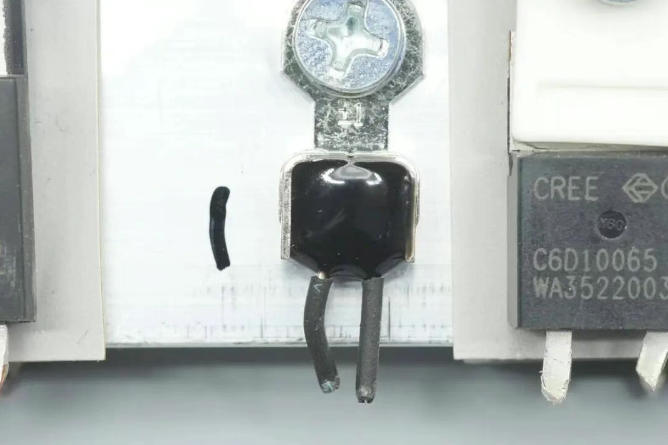

某自动化设备厂商的220V/24V控制变压器曾因负载侧频繁短路导致温升超标，内置热保险丝多次熔断，客户投诉更换成本高。平尚科技为其设计了基于MMBT3904贴片三极管与10kΩ NTC的温度开关保护电路。NTC用导热胶固定在变压器铁芯表面，动作温度设定为110℃。经过连续过载测试，当变压器温度升至110℃时，保护电路在2秒内切断输入回路；自然冷却至80℃后，电路自动恢复供电。该方案已批量应用于500台设备，运行一年无过热损坏记录。NTC应紧贴变压器磁芯或绕组表面安装，使用导热硅脂填充间隙以减少热阻，避免因气隙造成测温滞后。贴片三极管及分压电阻应远离发热源（建议距离≥5mm），防止自身温升影响基极电压基准。在集电极驱动的继电器线圈两端必须反向并联续流二极管（如1N4148），吸收关断时的感应电动势，保护三极管不被击穿。对于需要高可靠性的应用，可采用两只三极管并联或选用更大电流的型号（如SS8050，Ic=1.5A）以增强驱动能力。变压器的过热保护不应在“熔断即报废”与“机械触点频繁失效”之间二选一。贴片三极管与NTC热敏电阻的组合，以极低的成本构建了一个可恢复、高精度、无磨损的电子式温度开关。它不依赖复杂的专用芯片，仅用通用分立元件即可实现精准的温度阈值判断与自动复位。平尚科技将车规级热管理理念融入这一经典电路，为国内变压器厂商提供从参数计算到布局验证的完整支持——让每一台变压器都拥有一个灵敏、长寿的“电子温度卫士”。
