固态电容过回流焊后漏电流增大，AI储能产线SMT温度曲线的针对性优化

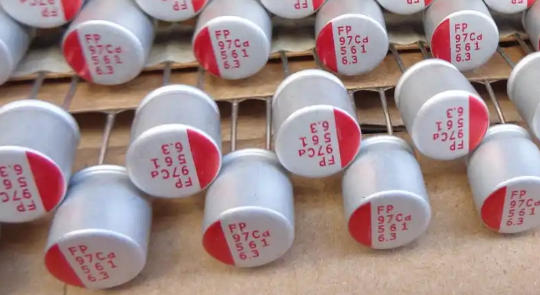

AI储能PCS控制板、BMS主控板、通信模块——这些核心PCBA上，固态电容正在快速替代传统液态电解电容。低ESR、高纹波电流承受能力、无电解液干涸风险——固态电容的优势无可争议。但AI储能产线的SMT工程师们发现了一个反复出现的问题：固态电容过回流焊后，漏电流明显增大。某品牌对其10颗固态电容样品进行回流焊前后测试，焊前漏电流平均值为1.002μA，焊后升至2.329μA——增幅超过130%。虽然仍在规格书标准范围内，但对于AI储能BMS这种对漏电流高度敏感的应用场景来说，任何不可控的漂移都是隐患。
漏电流增大的物理根源：回流焊撕开了三道口子固态电容的漏电流在回流焊后增大，不是“批次不良”，而是物理规律在高温下的必然反应。- 第一道口子：氧化膜受损。 固态电容的Al₂O₃氧化膜是决定漏电流大小的核心屏障。回流焊过程中，电容器内部的芯子受到气体膨胀和各组分材料膨胀系数不同产生的热应力作用，Al₂O₃氧化膜受损，直接导致漏电流上升。氧化膜厚度仅数十纳米，在260℃高温和热应力的双重夹击下，微裂纹不可避免。
- 第二道口子：高分子电解质热分解。 固态电容采用导电高分子聚合物（如PEDOT）作为阴极材料。焊接时的高温若持续时间超过10秒，会破坏高分子介质的结晶结构，造成不可逆的损伤。高分子链在高温下发生断裂或重排，导电率下降，等效串联电阻（ESR）增大，漏电流随之回升。
- 第三道口子：封装材料热膨胀失配。 固态电容内部包含铝箔、隔离纸、导电聚合物、封装树脂等多种材料，各自的热膨胀系数不同。回流焊的急速升温和冷却过程中，不同材料层之间产生剪切应力，导致层间剥离或微裂纹，为漏电流提供了新的通路。
传统液态电解电容在回流焊后同样会出现性能衰减，漏电流上升。但固态电容的损伤往往是不可逆的——液态电容的电解液可以在一定程度上“修复”氧化膜，而固态电容中不含有可以修复破损氧化膜的活动离子。
AI储能产线的特殊挑战：漏电流不是“小问题”在消费电子中，一颗固态电容回流焊后漏电流从1μA升到2.3μA，几乎没有影响。但在AI储能BMS中，情况完全不同。AI储能BMS的电压采样回路中，如果固态电容的漏电流过大，会在分压电阻上产生额外的压降，导致ADC采到的电压值偏离真实值。在高温浮充工况下，漏电流从微安级膨胀到毫安级，分压网络的偏置误差可能从毫伏级扩大到数十毫伏。一台百兆瓦时级储能电站的BMS主控板上，固态电容数量动辄数十颗——每颗电容漏电流的微小增量，汇聚起来就是不可忽视的系统级误差。SMT温度曲线的针对性优化：三道防线固态电容过回流焊后漏电流增大，不是“不用固态电容”就能解决的问题。正确的做法是优化SMT温度曲线，把回流焊对固态电容的热损伤降到最低。第一道防线：预热阶段——让电容“慢慢热身”
- 预热阶段的核心目标是让整颗电容的温度均匀上升，避免局部过热。推荐的预热温度为150℃至180℃，持续时间60至90秒。预热时间不应超过120秒（不低于160℃）。充分的预热可以让电容内部的各层材料有足够时间膨胀，减少突然升温造成的热应力集中。过快的升温速率会放大不同材料热膨胀系数的差异，增加氧化膜受损的风险。
第二道防线：回流峰值——守住260℃的“生死线”
- 固态电容的耐回流焊能力有明确的极限。行业通用的标准是：峰值温度不超过260℃，230℃以上的持续时间不超过60秒。对于高分子固态电容，200℃以上的时间建议控制在90秒以内。
- 如果产线使用的无铅锡膏要求更高的峰值温度（如265℃以上），必须与固态电容供应商确认该型号是否支持更高温度。部分高端固态电容通过化成工艺优化后，可在260℃回流焊后保持性能稳定。但超出规格书的温度窗口，风险自担。
第三道防线：冷却速率——慢冷比快冷更“温柔”
- 冷却阶段同样关键。过快的冷却速率会加剧封装材料的热收缩应力，诱发微裂纹。推荐的冷却速率不超过4℃/秒。自然冷却或受控缓冷可以让电容内部各层材料均匀收缩，减少残余应力。

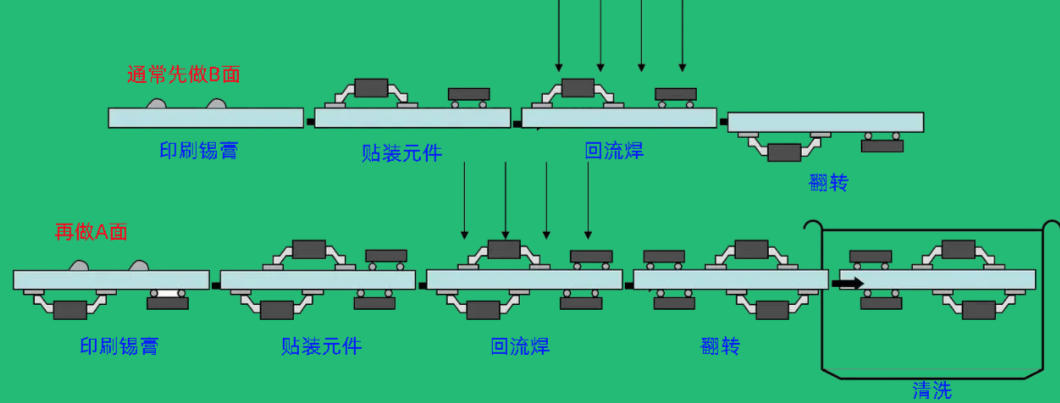

- 此外，回流焊次数不得超过2次。第一次回流后，必须确保电容器温度完全冷却至室温（5℃至35℃）后，方可进行第二次回流。
东莞市平尚电子科技有限公司固态电容产品线在耐回流焊特性上做了针对性优化。平尚科技的贴片固态电容通过化成工艺的精密控制——化成液配方、化成电压、化成时间的系统性优化——在260℃回流焊后仍能保持ESR和漏电流的稳定性。更重要的是，平尚科技为AI储能客户提供的不只是器件，还有SMT工艺的配套技术支持。在华南某AI数据中心配套的储能PCS项目中，BMS主控板上的固态电容在量产初期出现了回流焊后漏电流批次性偏高的现象——焊前平均0.8μA，焊后升至3.5μA至4.2μA。平尚科技的技术团队与SMT产线工程师一起排查了温度曲线，发现问题出在回流峰值温度达到了263℃且230℃以上持续时间超过了75秒。将峰值温度下调至255℃，230℃以上持续时间压缩至50秒，冷却速率从6℃/秒降至3.5℃/秒后，焊后漏电流稳定在1.8μA至2.1μA之间，降幅超过50%。该产线的固态电容回流焊良率从92%提升至98.5%。固态电容过回流焊后漏电流增大，不是品质缺陷，是物理规律。氧化膜在热应力下开裂、高分子电解质在高温下分解、封装材料在膨胀收缩中失配——三道伤口叠加，漏电流自然攀升。AI储能BMS对漏电流的敏感度远高于消费电子，产线SMT工程师不能把固态电容当成“贴片电阻一样随便过炉”。预热慢一点、峰值低一点、冷却缓一点——温度曲线的这三处微调，换来的是一颗固态电容在PCB上安安稳稳跑完10年的底气。平尚科技这颗固态电容，守住的不是回流焊后那一瞬间的漏电流数值，而是AI储能BMS从产线到电站全生命周期里每一次采样都不“看走眼”的那条底线。
