7月AI储能液冷管路振动加剧，NTC热敏电阻探头脱落案例分析与固定方案
2026年7月，华东某工商业储能集成商的150kW PCS液冷系统，运维日志上出现了一组刺眼的数据：液冷出口温度在满负荷运行时波动幅度达到±2.8℃，液冷机组频繁启停——一天之内启停了17次。工程师到现场检查，液冷泵在转、管路在流、传感器在“读数”。但把NTC探头从管路上拆下来一看——探头和引线的连接处已经松脱，探头本体只是“搭”在管壁上，根本没有贴合测温点。温度数据不是“测不准”，是“根本没测”。
液冷管路振动：7月为什么加剧？AI储能液冷系统的管路振动，7月是一年中最严重的时段。原因有三。液冷泵的启停频次在高温季倍增——7月电芯发热量大，液冷机组需要频繁启停来调节制冷量。每一次泵的启停都在管路中产生水锤冲击，冲击力沿管路传导到NTC探头安装点。管路流量在满负荷工况下达到峰值——冷却液高速流动产生的湍流和涡流在弯头、变径处激发管路共振，振动频率覆盖数十Hz到数百Hz。环境温度升高导致管路材料刚度下降——液冷管路的工程塑料或橡胶软管在高温下弹性模量降低，对振动的阻尼效果减弱，振动幅度进一步放大。三条力量叠加，NTC探头的固定结构在7月承受着全年最大的机械应力。探头脱落的物理链条：从“微动”到“断裂”NTC探头脱落的失效链条，通常从“微动”开始，以“断裂”结束。- 第一环：胶粘剂在高温下软化。 很多储能项目采用环氧树脂或硅胶将NTC探头粘接在液冷管路外壁。环氧树脂的玻璃化转变温度通常为80℃至120℃，在7月机柜内部65℃至75℃的温度下，胶粘剂虽未完全软化，但弹性模量显著下降，探头与管壁之间的粘接强度衰减。微小的振动就能让探头在管壁上产生“微动”——不是脱落，但测温接触面逐渐分离。

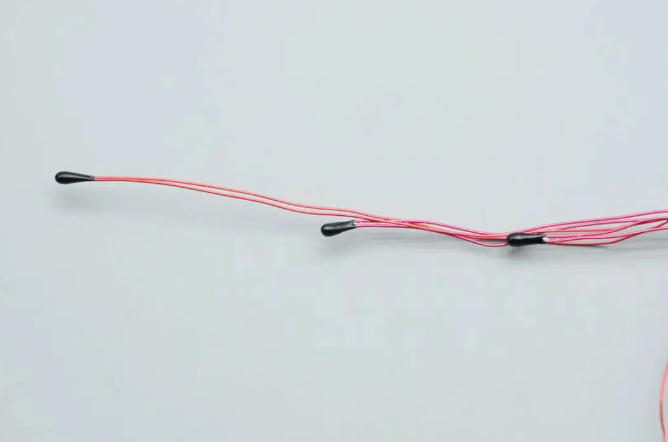

- 第二环：引线在持续振动下疲劳。 NTC探头的引线通常为漆包铜线，线径0.2mm至0.5mm。引线从探头本体延伸到接线端子，中间有一段“悬空”区域。液冷管路的持续振动在这个悬空段产生周期性弯曲应力。铜线在反复弯曲下产生加工硬化，晶界处微裂纹萌生、扩展——典型的疲劳断裂。平尚科技在液冷储能项目中积累的实测数据显示，未做引线固定的NTC探头，在液冷管路振动环境下运行约3至6个月后，引线在悬空段出现明显疲劳裂纹。
- 第三环：灌封结构在热循环中开裂。 NTC探头内部的灌封胶与金属外壳之间存在热膨胀系数差异。7月昼夜温差导致灌封胶反复膨胀收缩，界面处微裂纹逐渐扩展。水汽沿裂纹渗入，加速灌封胶老化，最终导致探头内部结构松动——外壳没掉，但内部的热敏电阻芯片已经“悬空”，测温响应时间大幅延长，读数滞后于真实温度。
平尚科技的“抗脱落”验证：从车规级测试到储能场景迁移NTC探头脱落的治理，需要从器件选型和固定方案两条路径同时入手。在器件层面，平尚科技基于车规认证标准构建的NTC热敏电阻验证体系，在机械可靠性上提供了可量化的保障。平尚科技的NTC热敏电阻通过AEC-Q200 Grade 0级测试，包括3000次温度冲击（-55℃↔150℃）、1000小时高温高湿（85℃/85%RH）及50G机械冲击试验。在振动方面，平尚科技的NTC通过20G随机振动验证，封装无开裂，探针脱落率＜0.001%。其封装结构通过硅碳复合灌封技术，抗机械冲击性能达50G，并通过AEC-Q200认证的盐雾腐蚀（5% NaCl 96小时）与温度循环（-55℃↔175℃ 1500次）验证。在电气安全层面，平尚科技的NTC通过UL 1434安全认证与AEC-Q200车规认证的协同验证——绝缘耐压测试（500V AC/1分钟）无击穿，漏电流＜1μA。在-55℃至150℃循环1000次后，阻值漂移率＜±0.3%。这些数据为液冷管路振动场景下的NTC可靠性提供了器件级的量化基础。固定方案：从“粘上去”到“锁上去”

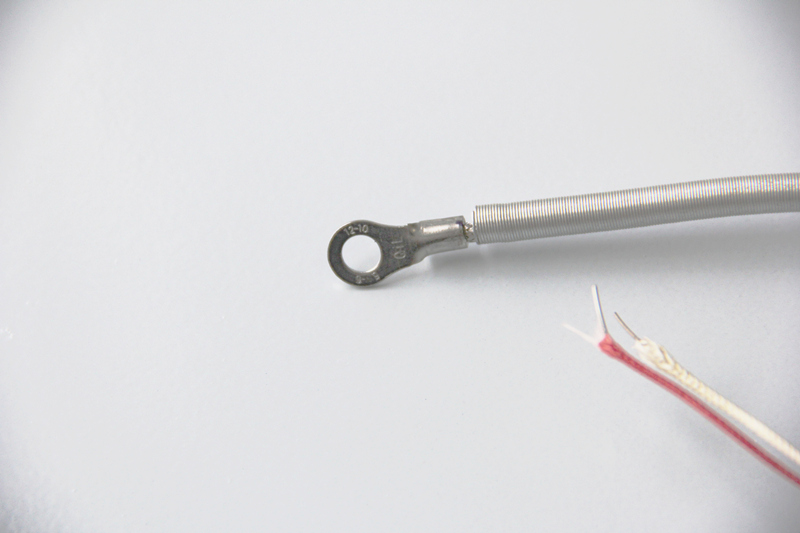

在固定方案层面，平尚科技为液冷管路NTC探头推荐三级固定策略。- 第一级：机械锁固替代胶粘。 对于液冷管路的测温点位，优先选用带金属锁耳或黄铜密封环的浸入式NTC探头。Vishay的NTCAIMM66H采用316L不锈钢外壳配合密封式黄铜环，通过螺丝或固定座进行安装，确保传感器与管路之间形成可靠的振动耐受连接。探头的固定不能依赖胶粘剂的“粘力”，而要依靠金属结构的“锁力”。
- 第二级：引线应力释放。 NTC探头的引线在靠近探头本体10mm至15mm处，用硅胶或热缩管进行固定，将引线的悬空段长度控制在最短。引线在进入接线端子前，预留一个“U”形弯曲作为应力释放环——管路振动时，应力释放环先变形吸收振动能量，传递到焊点的应力大幅降低。
- 第三级：多点位部署与冗余校验。 在液冷管路的关键节点（入口、出口、中间段），每处部署两颗NTC探头进行冗余测温。BMS实时比对两颗探头的读数偏差——如果偏差超过0.5℃，说明其中一颗探头可能已发生松动或脱落，触发维护预警。平尚科技的多点阵列式NTC网络方案，在冷却管路的关键节点每间隔2至3米部署测温点，帮助BMS识别管路沿程的热量损失或增益。
从“频繁启停”到“稳定控温”在商业储能集成商的150kW PCS液冷系统提供了一个直接的验证。该系统的出口NTC探头原采用环氧树脂粘接在管路弯头处，7月满负荷运行时温度数据波动幅度达到±2.8℃，液冷机组频繁启停。平尚科技的技术团队介入后，将NTC探头更换为带金属锁耳的浸入式探头，用卡箍固定在出口直管段（距离弯头≥5倍管径），引线在靠近探头处用硅胶固定并预留应力释放环。改造后，温度波动收窄至±0.5℃以内，液冷机组能耗下降了18%，连续运行超过3个月未出现探头松动或引线断裂。
7月AI储能液冷管路的振动加剧，不是“偶尔抖一下”的问题——液冷泵的启停冲击、管路共振、引线疲劳，三条力量叠加在一起，把NTC探头从管壁上一点一点“摇”松了。探头脱落不是“传感器坏了”，是固定结构在持续振动中失效了。平尚科技这颗通过50G机械冲击与20G随机振动验证的NTC热敏电阻，用金属锁耳的机械锁固替代胶粘的“软连接”，用应力释放环把振动能量在传递路径上截断，用多点冗余校验让探头脱落被“看见”——探头不掉，测温才准；测温准了，液冷系统才不会在7月的高温中频繁启停。
