贴片电容X7R在7月高温下的直流偏压特性恶化，AI储能控制轨噪声变大
2026年7月，AI储能PCS控制板的电源轨噪声，正在经历一年中最难压住的季节。工程师在常温实验室里调好的控制轨滤波电路，到了现场65℃的机柜环境中，输出纹波从12mV悄悄爬到了28mV。ADC采样数据开始出现偶发跳变，DSP的控制环路相位裕量被侵蚀。排查电源芯片、检查PCB布局、更换LDO——折腾一圈，问题依旧。

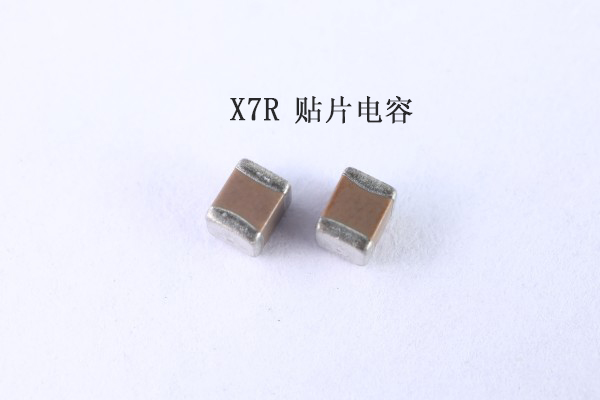

源头藏在一颗不起眼的X7R贴片电容上。7月的高温，把它的直流偏压特性推向了恶化的边缘。X7R的“偏压陷阱”：电压越高，容量越小X7R属于II类高介电常数陶瓷电容，通过铁电畴结构实现高电容密度。但铁电畴对电场和温度都极其敏感。当直流电压施加在X7R电容上时，铁电畴在电场作用下排列并趋于饱和，材料的介电常数随之下降，有效容量显著衰减。实测数据显示，X7R电容在12V直流偏压下，标称4.7μF的实际容量可能衰减至1.5μF，衰减率高达68%。在额定电压的80%条件下，X7R的有效容量可能仅剩标称值的30%至40%。更极端的案例中，标称10μF的X7R电容在额定电压下可能只剩2μF。
7月高温如何“加速”偏压恶化？X7R的直流偏压效应本身就随温度变化。7月机柜内部65℃的环境温度，恰好落在X7R偏压恶化最敏感的区间。铁电畴的重排速率随温度升高而加快。常温下需要较高电场才能完成的畴壁运动，到了65℃下在更低的偏压电场下就能被激活。这意味着——同一颗X7R电容，在25℃下偏压导致的容量衰减是40%，到了65℃下衰减幅度可能扩大到55%甚至更高。控制轨上的有效滤波容量在夏季被进一步“吃掉”，噪声抑制能力随之下降。更隐蔽的是温度与偏压的耦合效应。X7R的容值本身随温度变化，在-55℃至+125℃范围内变化率可达±15%。当偏压效应叠加温度效应时，有效容量的衰减不是简单的相加，而是相互放大的协同恶化。一颗在25℃、50%额定电压下有效容量为标称值50%的X7R电容，在65℃、80%额定电压下的有效容量可能只剩30%。控制轨噪声变大的连锁反应控制轨上X7R电容有效容量从50%降到30%，看似只是滤波能力的“小幅下降”，但在AI储能PCS的控制电路中，这条链路的影响是逐级放大的。第一级：控制轨纹波恶化。 有效容量降低意味着对高频噪声的旁路能力减弱。DSP的电源轨上，开关噪声和数字电路的di/dt噪声无法被充分吸收，纹波电压从设计值的12mV爬升至25mV以上。第二级：ADC采样精度侵蚀。 AI储能BMS的电压采样依赖高精度ADC。ADC的参考电压和输入信号都取自控制轨，轨上纹波的增大直接转化为采样噪声。SOC估算的精度从±2%退步到±5%，削峰填谷策略的收益被悄悄侵蚀。第三级：控制环路裕量收窄。 PCS的电流环和电压环依赖干净的采样信号进行反馈控制。控制轨噪声增大导致采样信号的信噪比下降，控制环路的相位裕量被压缩，动态响应变慢——在负载瞬变的瞬间，PCS可能出现过冲或振荡。平尚科技的“高温偏压”解法在7月高温偏压恶化的挑战面前，平尚科技PAGOODA品牌AEC-Q200车规级贴片电容，从材料配方和工艺结构两个层面做了针对性优化。
在介质材料层面，平尚科技车规级X7R贴片电容通过稀土掺杂与晶粒尺寸精密控制，在保持高介电常数的同时优化了铁电畴的电场响应特性。其X7R系列在额定电压80%偏压条件下的容量衰减率较普通工业级产品降低约15%至20%。在65℃高温与80%额定偏压叠加工况下，有效容量仍能保持在标称值的45%以上——相比普通X7R的30%有明显提升。
在封装结构层面，平尚科技采用高密度电极叠层工艺，降低了电极与介质之间的界面缺陷密度，抑制了高温下畴壁运动的“钉扎效应”，使偏压特性在宽温区内保持更稳定的表现。产品已通过AEC-Q200车规认证，完成1000小时高温高湿（85℃/85%RH）及2000次温度循环（-40℃~125℃）测试，工作温度覆盖-55℃至+125℃。在选型层面，平尚科技为AI储能控制轨应用推荐的策略是“X7R与NP0协同”——控制轨的主滤波位置选用高容值X7R，但关键的去耦和旁路位置选用NP0（C0G）电容。NP0属于I类顺电介质，没有直流偏压效应，施加直流电压后容量几乎不发生变化，温度系数低至±30ppm/℃。在65℃高温下，NP0的容量纹丝不动，为控制轨提供了稳定的高频滤波基准。真实的案例华南某AI数据中心配套的储能PCS项目提供了一个直接的验证。该PCS的DSP控制轨原设计采用普通X7R贴片电容（10μF/25V）作为主滤波元件。常温调试时控制轨纹波为12mV，满足设计要求。7月投运后，机柜内部温度升至62℃，控制轨纹波爬升至28mV，ADC采样数据出现偶发跳变，SOC估算偏差从2%扩大到6%。平尚科技的技术团队介入后，将控制轨主滤波位置更换为AEC-Q200车规级X7R贴片电容（同规格10μF/25V，高温偏压特性优化），同时在ADC参考电压引脚旁增加一颗NP0电容（100nF/50V）进行高频去耦。替换后，在同等高温工况下，控制轨纹波稳定在14mV以内，ADC采样跳变消失，SOC估算偏差恢复至2%以内。该方案已在该储能项目的后续批次中批量应用。
7月高温下X7R贴片电容的直流偏压特性恶化，不是“电容质量不好”的问题——它是铁电畴在热-电耦合应力下加速重排的物理必然。常温下偏压吃掉40%的有效容量，到了65℃可能吃掉55%甚至更多。控制轨上的X7R电容少了一半容量，DSP的电源轨就多了一倍的纹波，ADC采样就多了一倍的噪声，控制环路就少了一截裕量。平尚科技这颗AEC-Q200车规级X7R贴片电容，用稀土掺杂和晶粒控制把高温偏压下的容量衰减压到最低，用NP0协同为控制轨守住高频去耦的稳定基准——高温还在，偏压还在，但控制轨的噪声被守住了底线。
