大功率变压器散热设计中贴片电阻的热阻模型与布局优化

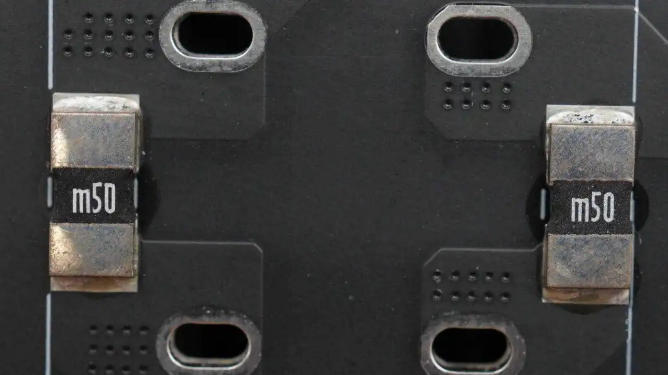

在开关电源和工业变频器中，大功率变压器周边密集分布着检测电阻、吸收电阻和电流取样电阻。这些贴片电阻在消耗功率时产生的热量若无法及时散失，将导致局部温度超标，进而引起阻值漂移、焊点开裂甚至电路失效。东莞市平尚电子科技有限公司深耕被动元件领域多年，虽未布局车规级贴片电阻产线，但将车规级供应链中对热管理设计的严苛理念应用于各类变压器场景，通过热阻建模与布局优化为国内电源厂商提供系统的散热工程方案。
贴片电阻的热阻模型是散热设计的基础。与引脚型电阻主要依靠对流和辐射向空气散热的特性不同，贴片式电阻的散热比例中，对流和辐射占比不到10%，传导占比则达90%以上，热量主要通过器件的金属端子传递到PCB上，再经铜箔扩散到周围环境中。在工程计算中，贴片电阻的结温估算可简化为一个两级热阻网络。第一级为电阻内部结到端子的热阻，由封装尺寸和材料决定；第二级为端子到环境的热阻，受PCB铜箔面积、过孔数量和空气对流条件的综合影响。平尚科技在国内某500W工业电源的散热设计中，采用0603封装贴片电阻作为初级电流采样元件。在满载工况下，工程师测得电阻表面温度达92℃，环境温度55℃，电阻功耗0.12W。代入热阻公式R_th = ΔT/P = (92-55)/0.12 ≈ 308℃/W。经优化，将采样电阻更换为1206封装（热阻约150℃/W），并增大周边铜箔面积，表面温度降至74℃，温升从37℃压缩至19℃，验证了热阻与封装尺寸的强相关性。
贴片电阻的额定功率是在25℃环境温度下给定的标准值。然而在实际工程中，大功率变压器运行时周边温度远高于这一基准。传统以周围环境温度作为降额基准的方法主要适用于引脚型电阻器，而表面贴装电阻器的热量几乎全部通过传导传递到印刷电路板，因此更适合采用端子部位温度作为降额基准。贴片电阻的温升计算公式为T_res = T_amb + P × R_th。以变压器周边环境温度80℃、电阻功耗0.2W、封装热阻200℃/W为例，电阻实际工作温度可达120℃。平尚科技在选型时建议遵循以下原则：当电阻实际工作温度超过其最大工作温度（通常为125℃或155℃）的70%-80%时，应升级封装或增加降额裕量；在65℃以上高温机箱内，电阻的允许功率建议降至额定功率的70%以内。

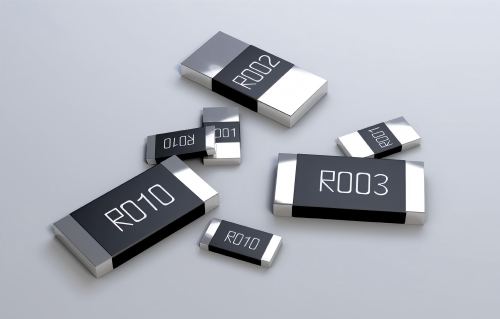

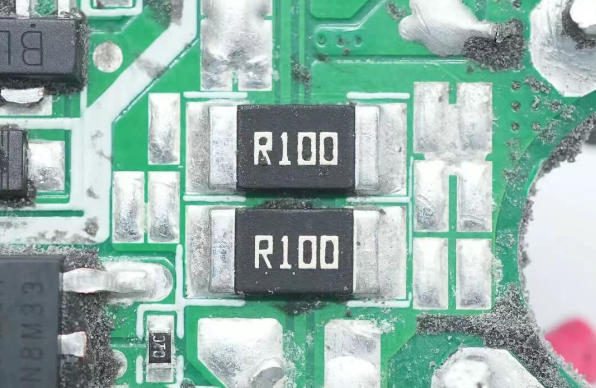

合理的PCB布局是大功率电阻散热的第一道防线。在焊盘设计层面，IPC标准建议每瓦功率至少需150mm²铜箔用于散热。平尚科技在某300W充电器项目中，将功率电阻周边的铜箔面积从40mm²扩展至160mm²，并采用2oz（70μm）厚铜箔替代标准1oz，实测电阻温升降低14℃。扩展焊盘时需注意避免使用阻焊层覆盖关键散热铜箔区域，确保铜箔表面直接暴露于空气中以增强热辐射。在元件间距层面，必须避免电阻紧贴电解电容或温度传感器等热敏元件。电解电容建议与功率电阻保持≥3mm间距，温度传感器需≥5mm，精密基准源则需≥8mm，以防止热耦合效应导致电路参数偏移。优先将功率电阻放置在PCB边缘或空气流通较好的区域，避免藏于变压器阴影下。若机箱具备强制风冷，应使电阻长边与气流方向平行，最大化对流散热效果。当顶层铜箔面积受限时，热过孔阵列是最经济的散热增强手段。过孔作为垂直导热通道，可将顶层热量快速传导至底层铜箔或内层地平面。平尚科技的工程实践表明，在电阻焊盘下方密集布置0.3mm孔径的热过孔，每平方厘米布置15-20个，可使等效热阻降低约40%。在多层板设计中，应在内层电源/地层复制顶层散热铜箔图案，并通过导热孔阵列与之连接，形成完整的垂直散热路径。需特别注意的是，避免在散热路径中出现丝印层或阻焊层等隔热材料，确保导热孔填充良好（建议树脂塞孔+电镀填平），防止空气间隙阻断热传导。设计定型后必须进行红外热成像检测。重点监测电阻本体温度与环境温差，当ΔT>40℃时需重新优化布局或加强散热措施。常见失效模式包括焊点疲劳开裂、阻值漂移超差，建议在量产前采用-40℃至125℃的温度循环测试验证焊点可靠性。平尚科技全系列贴片电阻产品——从0402微型封装到大功率2512封装——均满足-55℃至125℃工作温度范围，并具备严格的热稳定性管控，为大功率变压器周边的电流采样与功率吸收回路提供可靠的散热保障。
大功率变压器散热设计中贴片电阻的热管理，本质上是将毫瓦级的功率耗散转化为可控的温升区间。热阻模型为温度预判提供了数学工具，降额设计为长期安全留出了工程裕量，而铜箔与过孔的布局优化则是将理论模型落地为实际散热效果的关键一步。平尚科技将车规级热管理理念融入贴片电阻的选型与布局建议，让每一颗电阻在变压器周边的严酷热环境中，都能稳定工作、精准采样、可靠运行。
