热敏电阻与贴片电阻构成的分压网络
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-04-14
热敏电阻与贴片电阻构成的分压网络
在开关电源、逆变器和变频驱动等设备中，变压器的工作状态与环境温度密切相关。温度变化会导致变压器绕组电阻漂移、磁芯损耗波动以及周边元器件的电气参数偏移，进而影响输出电压精度和系统稳定性。如果缺乏有效的环境温度补偿机制，设备在不同季节或地域的温度变化下，输出特性可能出现显著偏差——这正是许多工业电源在户外或高低温环境中“水土不服”的根源所在。东莞市平尚电子科技有限公司深耕被动元件领域多年，将车规级供应链中对温度补偿与信号调理的严苛理念引入各类变压器场景，依托成熟的贴片NTC热敏电阻与高精度贴片电阻产品线，为环境温度补偿电路提供从分压网络设计到参数匹配的完整解决方案。
一、分压网络的核心作用：将温度变化转化为电压信号环境温度补偿电路的工程本质，是将环境温度的变化转换为可供MCU或模拟控制器处理的电压信号。最简洁可靠的电路拓扑就是NTC热敏电阻与贴片电阻串联构成的分压器。当温度升高时，NTC阻值下降，分压点电压随之降低；温度降低时则相反。MCU通过ADC采集这个电压信号后，利用预设的Steinhart-Hart方程（1/T = A + B·ln(R) + C·(ln(R))³）反演出当前环境温度，再根据温度-补偿曲线对变压器的工作参数进行实时修正。这种电路结构无需复杂的运算放大器网络，仅需一颗NTC热敏电阻和一颗贴片电阻即可搭建完整的温度采集通道，体积小、成本低，非常适合变压器周边有限的PCB空间。

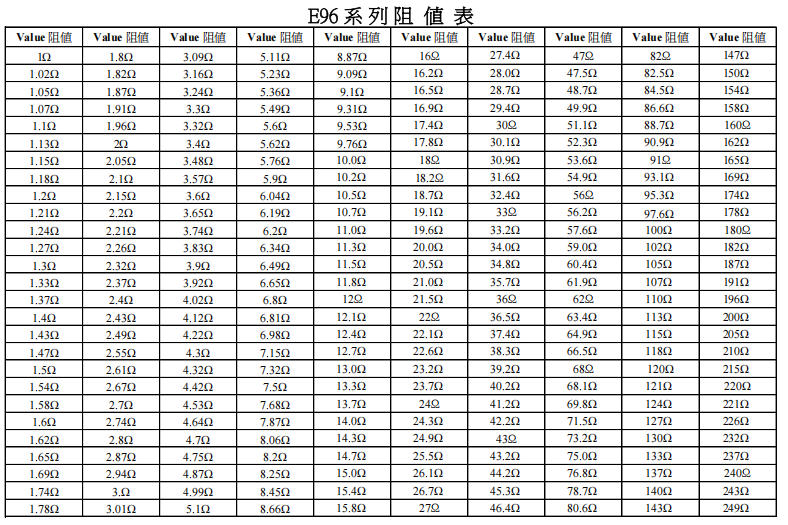

在变压器应用中，分压网络的典型拓扑是将NTC热敏电阻置于低压侧，与一颗精密固定电阻串联接至稳定的基准电压（如3.3V或5V）。选择哪种电阻接VCC、哪种接地，取决于后续控制器需要的电压变化方向。一般来说，将NTC接VCC、固定电阻接GND，可以获得“温度上升→电压下降”的负斜率信号，与大部分MCU的ADC输入特性天然匹配。二、匹配设计：从阻值选定到线性化处理在环境温度补偿电路中，贴片电阻的选型直接决定了分压网络的测温精度和工作范围。分压电阻的阻值选择有一个基本公式：R1 = √(R_NTC(T_min) × R_NTC(T_max))，其中T_min和T_max为需要补偿的温度区间端点。对于常用的NTC 10kΩ（B=3435K），若补偿温度范围为-20℃至85℃，R1的推荐值约为8.2kΩ至12kΩ，可选用E96系列标准阻值。精度匹配是另一个关键环节。环境温度补偿电路属于高精度模拟信号采集通道，贴片电阻的精度应不低于±1%，建议选用E96系列的±0.5%或±0.1%精密电阻。若固定电阻自身精度不足，分压点的电压误差将在温度换算中被放大，最终导致补偿偏差超出允许范围。
温度系数TCR同样不可忽视。在户外或工业环境中，变压器周边的温度波动可能达到-40℃至+85℃。固定电阻若采用普通厚膜产品（TCR约±100至±200 ppm/℃），阻值漂移将在宽温区内引入显著的系统误差。对于环境温度补偿电路，建议选用TCR≤±50 ppm/℃的薄膜贴片电阻，高精度测量场景可进一步要求TCR≤±25 ppm/℃。对于NTC热敏电阻自身的非线性，可采用串并联电阻网络进行线性化处理，在缩小变化幅度后再接入分压器，使输出电压随温度变化的斜率在全量程内趋于均匀。以常见的10kΩ NTC为例，在工作温度区间0℃至100℃之间，通过优化串联电阻值可使输出电压的非线性误差控制在±2%以内，大幅简化了后端MCU的查表或拟合计算负担。三、案例：温度补偿电路在变压器电源中的工程应用在某工业变频器厂商的电源模块项目中，变压器次级反馈环路因环境温度波动（-20℃至60℃）导致输出电压漂移超过±3%，影响电机控制精度。原设计未采用温度补偿，仅靠常温下的固定分压电阻设定电压基准。平尚科技介入后，在反馈环路中增设了由贴片NTC热敏电阻（10kΩ/3435K，0603封装）与高精度贴片电阻（±0.5%，TCR±25ppm/℃） 构成的分压补偿网络。NTC紧贴变压器磁芯附近安装，实时感知环境温度变化。MCU采集分压点电压后，通过三点标定法拟合温度-补偿系数曲线，动态调整PWM占空比，实时修正因温度变化导致的输出电压偏移。

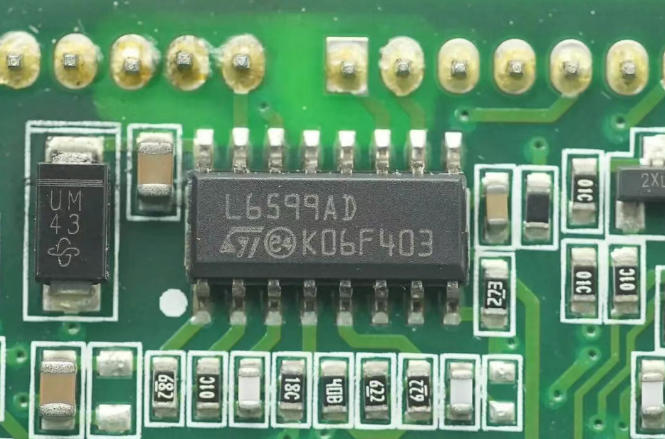

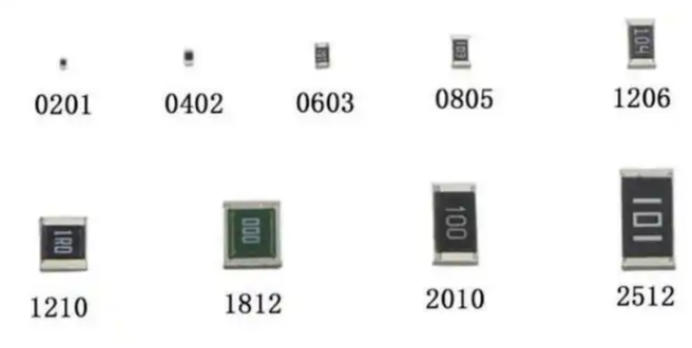

整改后，在-20℃低温箱和60℃高温箱中分别进行满载测试，输出电压波动从±3%压缩至±0.8%，变频器在全温度范围内稳定运行。关键参数选型依据如下：贴片电阻选用±0.5%精度确保分压点电压基准的可重复性；TCR±25 ppm/℃保证在-20℃至60℃全温区内阻值漂移不超过0.2%，满足温度补偿电路对固定电阻“稳定参照物”的要求。四、贴片电阻的温度系数：TCR与ppm的工程意义贴片电阻的温度系数TCR以ppm/℃为单位，表示每1℃温度变化引起的阻值相对变化量。例如，一颗TCR=±50 ppm/℃的10kΩ电阻，在60℃温差下阻值变化量为10,000 × 50 × 60 × 10⁻⁶ = 30Ω，即变化约0.3%。在普通退耦或限流电路中，这一误差可以忽略；但在环境温度补偿电路的分压网络中，固定电阻的阻值直接参与了温度信号的数学变换，其任何漂移都将直接映射为补偿误差。因此，补偿电路中的贴片电阻必须优先选用薄膜电阻，并确保TCR控制在±50 ppm/℃以内。平尚科技的贴片电阻产品线覆盖0402至2512全系列封装，其中精密薄膜系列可提供±0.1%至±1%的精度选择，TCR低至±10至±25 ppm/℃，为环境温度补偿电路的分压节点提供了稳定、可追溯的“电压参照基准”。

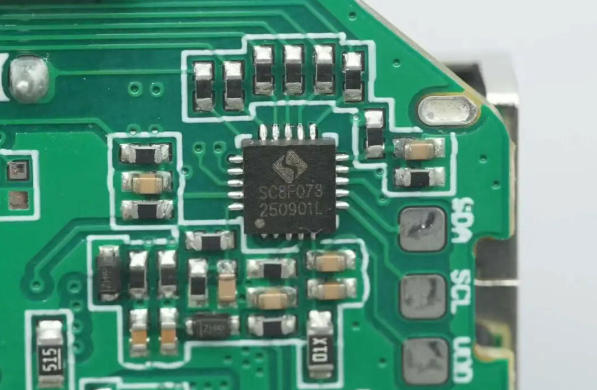

五、布局要点：温度信号的真实传递即使选用了高精度的NTC和贴片电阻，若安装位置不当，采集到的温度信号仍可能严重失真。在变压器周边安装NTC热敏电阻时，应遵循以下原则：紧贴变压器磁芯或绕组区域安装，间距控制在5mm以内；避免靠近功率管、整流桥等高发热器件，防止热耦合导致测温结果偏离环境温度；PCB走线应尽量短，建议分压网络的固定电阻紧邻NTC布置，避免长走线引入的寄生电容和噪声耦合。若NTC与MCU之间的PCB走线超过50mm，可在靠近ADC输入端增加RC低通滤波网络（R约1kΩ至10kΩ，C约100nF至1μF），有效抑制高频开关噪声对温度信号的干扰。变压器环境温度补偿电路的设计，本质上是将物理世界中的温度变化通过分压网络“翻译”为控制器能够理解的电压信号。NTC热敏电阻负责感知温度，贴片电阻负责提供稳定参照，二者的协同配合决定了补偿效果的最终上限。平尚科技依托成熟的贴片NTC热敏电阻产品线（0402至1210全封装，10kΩ/3435K±1%，热时间常数τ＜3s）与高精度贴片电阻系列（±0.5%至±0.1%精度，TCR≤±25 ppm/℃），为国内变压器厂商提供从分压网络计算、线性化匹配到布局优化的全流程技术支持——让每一台变压器的环境温度补偿电路都能精准感知、可靠补偿。
