NTC热敏电阻在变压器软启动电路中的浪涌电流抑制原理

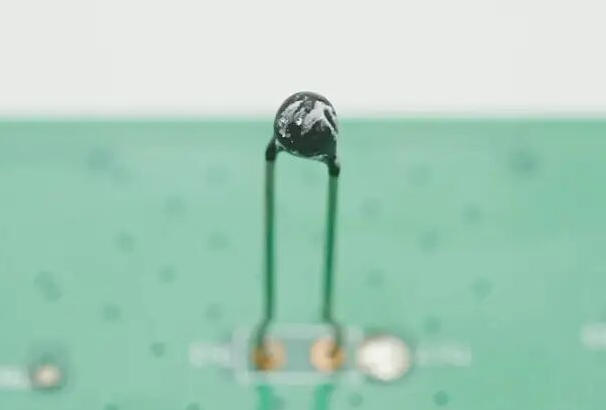

在开关电源、变频器和工业电源等设备的变压器初级回路中，一个不容忽视的工程隐患始终存在——上电瞬间的浪涌电流。变压器作为感性负载，在电源接通瞬间，铁芯磁通可能达到饱和状态，导致励磁电流急剧攀升至额定电流的数倍甚至数十倍；与此同时，后级整流滤波电路中的大容量电解电容在上电瞬间等效为短路，进一步叠加电流冲击。这种瞬态过电流若不加抑制，轻则熔断保险丝、降低整流桥寿命，重则击穿功率器件、损坏变压器绕组绝缘。东莞市平尚电子科技有限公司深耕被动保护元件领域多年，将车规级供应链中对浪涌防护与热管理的严苛理念应用于各类变压器场景，依托成熟的NTC热敏电阻产品线，为变压器软启动电路提供高效可靠的浪涌抑制方案。

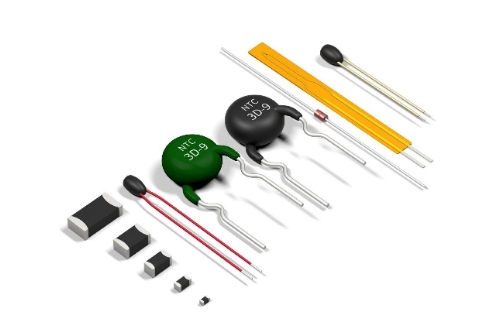

一、浪涌电流的根源：为何需要软启动？在典型的变压器初级回路中，浪涌电流的产生主要来自两个物理过程。第一，变压器铁芯的磁滞特性。当电源接通瞬间若恰好处于交流电压过零点，铁芯中的剩磁与励磁磁通方向叠加，极易使磁芯进入深度饱和区，此时励磁电感骤降，电流呈指数级上升。第二，后级滤波电容的零状态响应。开关电源输入端的大容量电解电容在上电瞬间两端电压为零，相当于短路状态，仅受限于线路寄生电阻。以一个220V交流输入的典型电路为例，输入峰值电压约311V，若回路总电阻仅为1Ω，则瞬间峰值浪涌电流理论上可达300A以上。这种幅值的电流冲击足以在几十毫秒内使整流二极管结温急剧上升，超过其浪涌电流承受极限（IFSM），导致永久性热击穿。传统的固定电阻限流方案虽然结构简单，但其缺陷同样明显：电阻值若选得足够大以有效抑制浪涌，则在稳态运行时将消耗可观的功率，降低整机效率。平尚科技的工程测算表明，在一个稳态工作电流为0.5A的电路中，串联一颗5.1Ω的固定电阻将产生约1.275W的持续损耗，同时导致输出电压跌落近2V。这种矛盾催生了对自适应限流元件的需求——NTC热敏电阻正是满足这一需求的工程选择。二、抑制机理：材料物性驱动的“自反馈闸门”NTC热敏电阻的浪涌抑制能力源自其独特的负温度系数特性——电阻值随自身温度的升高而呈指数规律下降。其内部由锰、镍、钴等过渡金属氧化物经高温烧结而成的多晶陶瓷构成，常温下晶界处存在大量载流子陷阱，电子迁移受限，呈现高电阻态。在变压器软启动电路中，NTC串联于初级回路。上电瞬间，NTC处于“冷态”（通常以25℃为基准），其零功率电阻值R25可达数欧姆至数十欧姆。这一高阻值直接限制了浪涌电流的峰值，使整流桥和变压器绕组免受过流冲击。以一个典型选型为例，在220V输入、回路总电阻1Ω的条件下，若不采取措施，浪涌电流可达311A；串联一颗R25=10Ω的NTC后，浪涌电流降至约28A，抑制幅度超过90%。以平尚科技MF72系列NTC产品为例，其R25范围覆盖2.5Ω至50Ω，可根据不同的变压器功率等级灵活匹配。随着电流持续流过NTC，焦耳热效应使器件本体温度迅速上升。晶格热振动加剧，被困陷的载流子获得足够能量突破晶界势垒，导电通道数量激增，电阻值呈指数级下降。这一自热过程通常在100至300毫秒内完成，当NTC温度稳定在100℃至150℃区间时，其残余电阻可降至R25的十分之一甚至更低。以平尚科技SCD系列大功率NTC为例，其稳态电流最高可达32A，残余电阻可低至0.1Ω量级，能够为7kW级变压器提供浪涌保护，同时将导通损耗控制在额定功率的0.5%以内。此时电路进入稳态运行，NTC几乎不产生额外压降，整机效率得以最大化。
三、选型原则NTC在变压器软启动电路中的选型，需要综合考量浪涌电流抑制目标与长期运行可靠性。阻值R25的确定以浪涌电流上限为依据。设整流桥的IFSM（最大正向浪涌电流）为约束值，则NTC的最小阻值应满足R25 ≥ (√2 × Vrms_max) / IFSM。以220V电网、IFSM=60A为例，R25应不小于约6.2Ω。稳态电流是NTC能否在长期运行中维持低阻态的关键。平尚科技的建议是：稳态工作电流须大于NTC规格书中的“最小工作电流”。若稳态电流过小，NTC无法维持足够高的自热温度，阻值无法充分下降，将导致持续功率损耗。这一约束限制了NTC在待机功耗极低的设备中的直接应用。能量耐受能力决定了NTC能否承受滤波电容放电冲击而不损坏。NTC所能吸收的最大能量由器件直径和材料决定，通常与后端滤波电容的储能（E = ½·C·V²）相匹配。平尚科技SCD系列大功率NTC针对不同容值提供了明确的匹配指导：在240VAC输入下，允许的滤波电容值可达数千微法，适配从数百瓦到数千瓦的变压器应用。四、热启动限制与继电器旁路设计NTC的工作原理决定了其热启动局限性：当设备在运行一段时间后断电并迅速重新上电时，NTC尚处于高温态，阻值未及恢复至冷态水平，浪涌抑制能力大幅削弱。以一款R25=5Ω的NTC为例，在75℃热态下其阻值可能降至约1.5Ω，浪涌电流峰值从冷态的约75A飙升至近250A，远超整流桥的IFSM限值，存在烧毁风险。这一现象解释了为何大功率电源通常在NTC上并联继电器：上电瞬间NTC承担限流职能，待母线电压建立后继电器吸合将NTC短路，既消除了稳态功耗，又规避了热启动失效的风险。平尚科技在为大功率变压器配套NTC方案时，通常一并提供继电器并联电路的设计建议，确保设备在频繁启停的工况下依然具备完整的浪涌保护能力。变压器软启动电路中的浪涌电流抑制，其工程本质不在于依靠外部控制逻辑的“智能决策”，而在于利用半导体材料的本征物性实现毫秒级响应的物理自反馈。NTC热敏电阻以冷态高阻限流、自热后低阻导通的自动切换，为变压器初级回路筑起了一道无需软件干预的物理屏障。平尚科技依托成熟的功率型NTC产品系列（R25覆盖2.5Ω至50Ω，稳态电流覆盖0.5A至35A）与丰富的热启动管理经验，为国内变压器厂商提供从浪涌电流精确计算到选型落地的完整支持——让每一次上电，变压器都能从容应对电流冲击，软启更平稳，运行更可靠。
