​变压器热点温度监测:贴片NTC的精度要求与线性化电路设计

文章出处:平尚科技 责任编辑:平尚科技 发表时间:2026-04-13

​变压器热点温度监测:贴片NTC的精度要求与线性化电路设计

在开关电源、逆变器和车载充电机等电力电子设备中,变压器作为能量传输与电气隔离的核心部件,其热点温度直接关系到系统的安全边界与寿命预期。磁芯损耗、铜损及周边功率器件的热辐射耦合,使得变压器内部温度分布极不均匀——绕组端部或磁芯中柱区域往往成为温度最高的“热点”。一旦热点温度超过绝缘材料的耐受极限(例如聚酯绝缘层长期工作温度不超过130℃,短期不超过150℃),将加速绝缘老化甚至引发热击穿。




贴片NTC热敏电阻凭借其体积小、响应快、成本低等优势,成为变压器热点温度监测的主流方案。但要在±2℃的工程精度范围内实现可靠监测,仅靠选对一颗NTC远远不够。东莞市平尚电子科技有限公司深耕热敏电阻应用多年,将车规级供应链中对高精度测温与信号调理的严苛要求引入各类变压器场景,为热点温度监测提供从精度选型到线性化电路设计的全链路解决方案。


NTC的电阻-温度关系由两个核心参数共同描述:标称电阻值R25(25℃时的零功率电阻)和材料常数B值(反映电阻随温度变化的速率)。普通消费级NTC的R25容差为±3%至±10%,B值容差为±3%至±5%,在全温区下累积测温误差可达±3℃至±5℃。对于变压器热点温度监测而言,这种误差意味着当NTC报告105℃时,实际热点可能已接近110℃甚至115℃,逼近绝缘材料的长期耐受上限。

高精度NTC对R25和B值实施双层精度管控。R25容差≤±1%是工程应用的基础门槛,而B值容差≤±1%才是宽温区高精度测温的关键。B值容差±1%对应的温度误差在-40℃至125℃全温区内可控制在±0.5℃以内;若放宽至±3%,误差将扩大至±2℃以上。平尚科技提供的NTC贴片热敏电阻(0603封装,10kΩ,3435K)同时具备±1%的R25精度与±1%的B值精度,为变压器热点监测提供了稳定的测温基底。

B值的选取同样影响测温精度。不同温度区间需要匹配不同B值的NTC——25℃至100℃为最常用测温范围,选用B25/100值更为准确;若需兼顾低温区精度,则应选用B25/50或B25/80。在变压器应用中,工作温度通常集中于40℃至120℃区间,B值3435K至4100K的产品均可覆盖,但需结合主控固件中预设的Steinhart-Hart方程系数进行校准匹配。

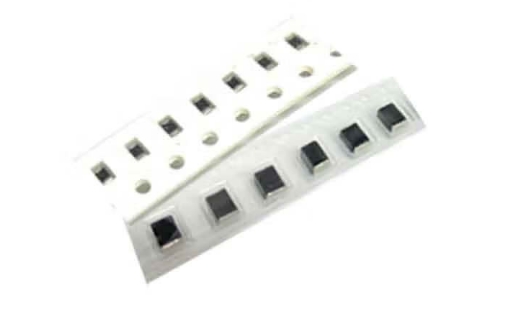

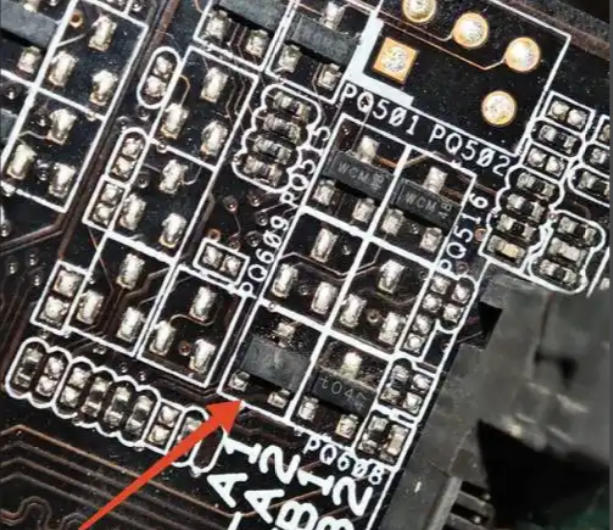

贴片NTC热敏电阻


NTC的阻值随温度变化呈高度非线性,室温附近每℃变化约3%-5%,但高温区灵敏度骤降。若直接接入分压电路,ADC采样的电压-温度关系呈明显的“S形”曲线,在高温段分辨率不足。为解决这一问题,工程师可通过串并联电阻网络对响应曲线进行线性化处理。

串联电阻法是最简单的线性化方案:在NTC支路中串联一颗固定电阻Rs,使分压电压对温度的响应斜率在全量程内趋于均匀。分压点电压输出表达式为 Vout = Vref × R_NTC(T) / (R_NTC(T) + Rs)。选择Rs使待测温度区间中点处R_NTC(Tmid) ≈ Rs,此时Vout ≈ Vref/2,ADC分辨率得到最大化利用。以50℃为测量中点为例,若NTC B=3892K、R25=10kΩ,计算得Rs≈3.65kΩ,取3.6kΩ标准值。该串联电阻法的线性度提升约5%至10%,已能满足大多数工业测温需求。

串并联电阻法在此基础上进一步优化:在NTC两端并联一颗固定电阻Rp,再整体串联Rs。并联电阻的作用是“削峰填谷”——压低低温区的过高阻值、拉升高温区的过低阻值,使等效电阻-温度曲线更平坦。平尚科技在工程实践中总结出近似计算规则:Rp取NTC在测量范围中点阻值的1.2至1.5倍,Rs取该中点阻值的0.8至1.0倍。串并联电阻法可将测温范围拓宽至0℃至120℃,非线性误差控制在±2%以内,但灵敏度会相应下降约20%,设计时需评估后端ADC的采样精度是否足以分辨下降后的信号幅度。

对于需要更高精度的场景,平尚科技建议采用数字域线性化处理——通过MCU读取NTC分压后的ADC值,利用预设的Steinhart-Hart方程系数或分段查表法反算温度。ADC分辨率不低于12位、参考电压稳定度优于±1%时,数字法在全量程内可达±0.5℃的系统精度,且无需调整模拟网络即可适配不同B值的NTC型号。运算放大器辅助的主动线性化电路则适用于对信号调理要求极高的精密场景,通过同相放大与偏置校准将NTC的弱非线性电压信号调整为全ADC量程输出。

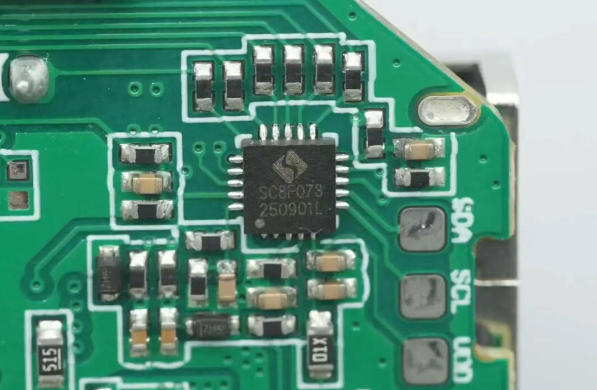

贴片NTC


在线性化电路设计中,分压电阻的选型直接影响系统精度与稳定性。用于串联或分压的固定电阻应选用±1%精度的金属膜电阻或薄膜贴片电阻,其温度系数建议控制在±50ppm/℃以内,以避免电阻自身随环境温度漂移引入额外的测温误差。固定电阻的阻值不宜过大或过小——阻值过大会使NTC的分压信号过弱,容易被数字噪声淹没;阻值过小则导致NTC支路电流过大,引发自热效应使测温偏置。TI建议固定电阻值控制在10kΩ左右或更低,以兼顾信号幅度与噪声抑制。

在信号调理层面,在ADC采样输入端串联一颗1kΩ至10kΩ的限流电阻并并联一颗100nF至1μF的陶瓷电容,可构成RC低通滤波网络,有效抑制高频开关噪声耦合到测温通道。滤波电容的截止频率建议设置在1kHz至10kHz,在滤除噪声的同时避免过度增加热响应延迟。若NTC与MCU之间的PCB走线较长(超过50mm),则应考虑在靠近MCU端额外增加电压跟随器,提高信号驱动能力。


无论NTC本身的精度多高、线性化电路设计多完善,若安装位置不当,所有精度优势都将化为泡影。变压器热点监测的黄金准则是“最近热源、最短热路”——NTC应尽可能贴近磁芯中柱或绕组端部等最可能产生热点过热的区域。在大功率开关电源变压器中,若NTC安装在距离MOSFET 15mm以上的位置,通过PCB铜箔和空气传热,实测温度滞后可达20℃-30℃,即当NTC检测到120℃时,实际热点结温可能已超过140℃。

平尚科技在国内某充电桩模块的变压器设计中,将贴片NTC嵌入磁芯中柱与骨架之间的缝隙,利用导热胶填充固定,在连续满载测试中NTC检测到的温度变化与磁芯表面热电偶的读数差异小于3℃,有效实现了热点精准追踪。需要特别注意的是,磁芯本身带有高频磁场,应选用抗干扰能力较强的引线式NTC或具备良好屏蔽设计的贴片NTC,避免感应噪声影响检测电路。贴片NTC的微型封装(如0603、0805)在紧凑的变压器布局中具有天然优势,可紧贴磁芯或绕组边缘安装,热耦合路径短、响应迅速,典型热时间常数可控制在3秒以内。

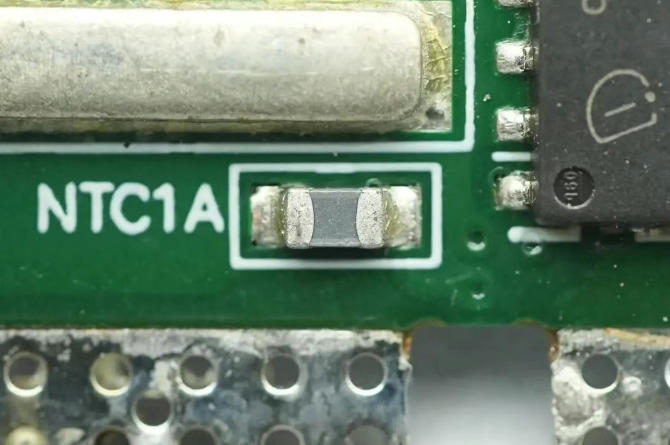

贴片热敏电阻


变压器热点温度监测的工程实质,在于将毫瓦级的温度变化信号以可接受的精度传递到保护电路。R25与B值的双层精度管控奠定了温度测量的物理基础,串并联电阻网络与数字域校准构建了信号调理的工程通道,而安装位置的选择则是将前两者优势最终落地的决定性因素。平尚科技依托高精度NTC贴片热敏电阻产品线(0603/0805封装,±1% R25精度,±1% B值精度,热时间常数≤3s)与丰富的测温电路设计经验,为国内电源厂商提供从器件选型、线性化电路计算到布局验证的全流程支持——让每一颗贴片NTC都能成为变压器绕组与磁芯内部最敏锐的“温度哨兵”,在热点温度越过安全边界之前及时发出预警。
