变压器输入端X电容的放电电阻（贴片电阻）选择与安全标准符合性

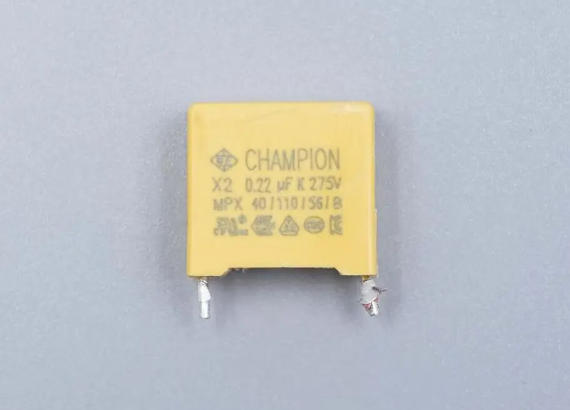

在开关电源的EMI滤波电路中，X电容跨接于L与N线之间，为差模噪声提供低阻抗回流路径。然而，这颗电容在断电后会保留电荷——AC 220V输入经整流后可达310V以上——若未提供泄放通道，插头拔下后两端电压可能长时间维持在高位，对操作人员构成触电风险。因此，安规标准强制要求：当X电容容值超过0.1μF时，必须并联放电电阻（又称泄放电阻），在规定时间内将残余电压降至安全阈值。东莞市平尚电子科技有限公司提供全系列安规认证的X2/X1电容（涵盖CQC、UL、VDE、ENEC等主流认证体系），以及多规格高耐压贴片电阻产品，为变压器输入端X电容EMI滤波器的放电设计提供安全合规的完整选型方案。
安全标准：不同体系的放电要求放电电阻的选型首先需明确目标安全标准，不同标准对放电时间和残余电压的界定存在差异：- IEC 60950 / GB 4943（旧版）：要求断电后1秒内，X电容两端电压降至初始峰值的37%以下，即时间常数 RC ≤ 1s。
- IEC 60065（音视频设备）：要求断电后2秒内，电压降至35V以下。
- IEC 62368-1 / GB 4943.1-2022（新版）：要求断电后2秒内，X电容上的剩余电压降至60V以下（适用于容值≥300nF的场景）。
上述标准中，RC ≤ 1s是工程中最常用的简化判据，适用于大多数消费电子与工业电源产品。放电电阻的阻值计算放电电阻的阻值由X电容的容值和标准要求的放电时间共同决定。基于RC放电公式，其中C以μF为单位，R以MΩ为单位。实际计算示例：- 当X电容 Cx = 0.47μF时，R ≤ 1 / 0.47 ≈ 2.13MΩ，取2.2MΩ；
- 当X电容 Cx = 1.0μF时，R ≤ 1 / 1.0 ≈ 1.0MΩ；
- 当X电容 Cx = 2.2μF时，R ≤ 1 / 2.2 ≈ 0.45MΩ，取470kΩ。
工程经验中，0.1μF以下X电容可无需放电电阻；Cx在0.1μF至1μF时，阻值通常在1MΩ至2.2MΩ之间。

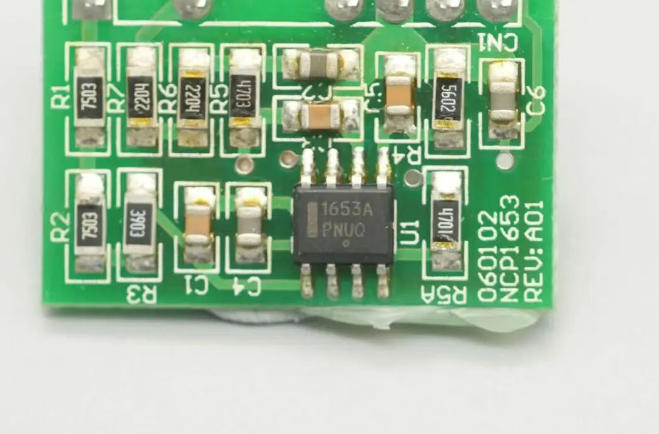

贴片放电电阻的功率与耐压选型
X电容放电电阻在正常工作期间（交流电接通时）处于电压应力之下，会产生持续的功耗。阻值越高、功耗越低，但阻值受放电时间约束不可无限增大。因此，选型需在安全放电要求与整机待机功耗之间取得平衡。功耗计算公式为交流输入有效值。以220V电网、R = 2.0MΩ为例：≈24.2mW远低于0603封装（0.1W）的额定功率。然而，功耗虽低，耐压要求却是选型的核心难点。放电电阻直接跨接在X电容两端，必须承受交流输入端的高压应力。在220V电网下，峰值电压约311V；在277V电网下，峰值可达391V。任何贴片电阻若耐压不足，在浪涌冲击或高压测试中均可能击穿失效。贴片电阻的耐压能力与封装尺寸密切相关。以0603封装为例，其额定工作电压约350V。若输入电压为220V，单颗0603电阻的峰值311V尚在裕量范围内；若输入为277V，峰值391V已超出350V的安全边界，此时必须采用两颗电阻串联以分担电压。1206封装耐压约500V，可覆盖更宽输入范围，是高压场景下的优先选择。
冗余配置安规标准对放电电阻提出了更高的可靠性要求：即使在单颗电阻失效的情况下，剩余电阻仍需具备将X电容电压泄放至安全水平的能力。因此，工程实践中通常采用“2串2并”或“多串多并”的电阻网络配置，兼顾耐压分摊与故障冗余。平尚科技根据多年安规电源设计经验，推荐以下放电电阻网络设计原则：- 耐压串联：当输入电压峰值超过单颗电阻额定耐压时，采用多颗电阻串联，确保每颗电阻承受电压不超过其额定值的70%-80%；
- 故障冗余：总并联电阻数不少于2支，确保任一电阻开路失效后，剩余电阻仍能满足放电时间要求；
- 封装选择：0805封装耐压约400V，可覆盖220V电网下的单颗应用；1206封装耐压500V，适合高压宽输入或对可靠性要求较高的场景。

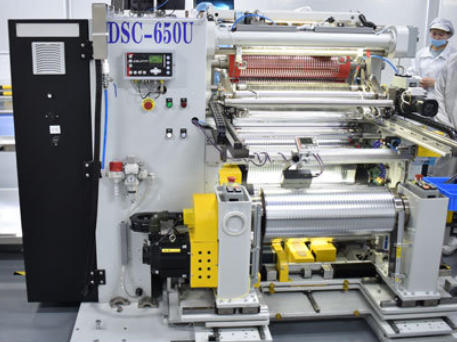

平尚科技产品支持- X电容产品线：平尚科技提供X2（额定电压275VAC/305VAC，峰值脉冲耐受≤2.5kV）和X1（额定电压440VAC，峰值脉冲耐受2.5kV-4kV）全系列安规电容，均已通过CQC、UL、VDE、ENEC等国际安规认证。容值覆盖0.0047μF至10μF，满足从EMI滤波到差模噪声抑制的多层次需求。
- 贴片电阻产品线：平尚科技提供多系列高耐压贴片电阻，0603封装耐压350V、0805封装耐压400V、1206封装耐压500V，精度±1%至±5%可选，与平尚X电容配合使用，形成从滤波到放电的完整EMI解决方案。所有电阻产品经过严格的生产过程管控，确保批次间参数一致性。

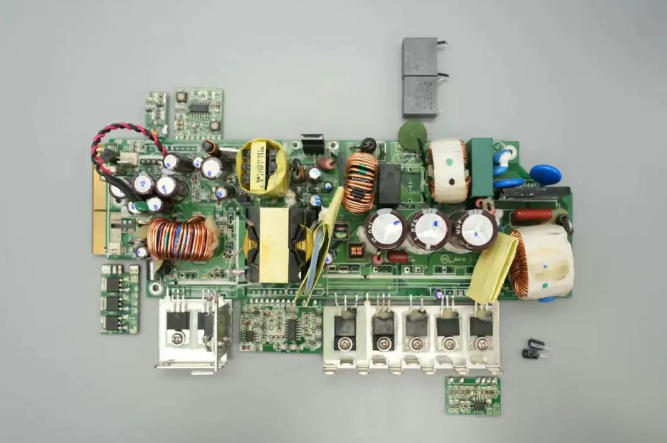

某工业电源放电电阻选型在某500W工业开关电源的EMI滤波器设计中，输入级采用平尚科技X2电容（1.0μF/275VAC），需满足IEC 62368-1标准（断电2秒内放电至60V以下）。根据RC≤1s的简化判据，R≤1.0MΩ。工程师选用两颗平尚科技0805封装贴片电阻（各2.0MΩ，精度±5%，耐压400V）并联，等效阻值1.0MΩ，并联后每颗电阻仅承受约24mW功耗。220V电网下，单颗电阻峰值电压311V，在400V额定耐压范围内留有约22%的裕量。实测放电测试通过，整机待机功耗增量仅0.048W，同时满足安全与能效的双重要求。
变压器输入端X电容的放电电阻选型，本质上是安全标准、电气应力与能耗效率三方博弈的系统工程。阻值不能过大——否则放电时间不达标；阻值不能过小——否则待机功耗超限；耐压不能不足——否则电阻自身存在失效风险。平尚科技凭借完整的安规认证产品线与丰富的工程适配经验，为国内电源厂商提供从X电容到放电贴片电阻的一站式选型支持——让每一颗放电电阻在标准约束与工程现实之间找到最佳平衡点，让变压器输入端的X电容在断电后真正实现“安全归零”。
