跳线电阻和贴片电阻有什么区别
跳线电阻，在工程师圈子里更常见的名字是“零欧姆电阻”或“0Ω电阻”。在电路原理图上，它的符号就是一根导线；在PCB上，它长得和普通贴片电阻一模一样，只是丝印标着“0”或“000”。很多人第一次见到它时都会困惑：“既然是0欧，直接用导线不行吗？”
答案藏在它们最根本的区别里：普通电阻是“功能元件”，跳线电阻是“连接元件”。

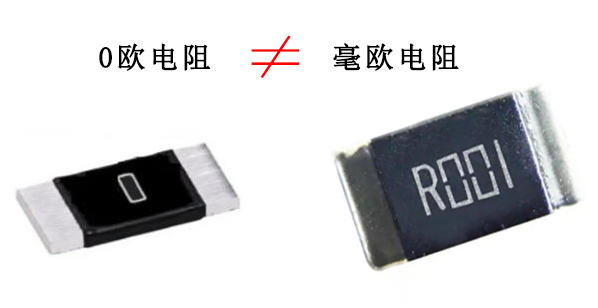

区别一：有没有“阻值”这是最根本的区别。- 普通贴片电阻有明确的阻值——10kΩ、100kΩ、1MΩ——在电路中承担分压、限流、采样等明确的电气功能。跳线电阻虽然标称“0Ω”，但实际上是有阻值的。部分厂商对0Ω贴片电阻有三个精度等级：F档（≤10mΩ）、G档（≤20mΩ）、J档（≤50mΩ）。正是这几十毫欧的“微小阻值”，赋予了跳线电阻导线不具备的功能。
- 普通电阻的工作是“消耗能量”或“转换信号”——通过阻值来实现电压降、电流限制或信号衰减。跳线电阻的工作是“建立连接”——用一颗自动化贴装的元件，替代手工焊接的飞线。两者在电路中的角色完全不同。

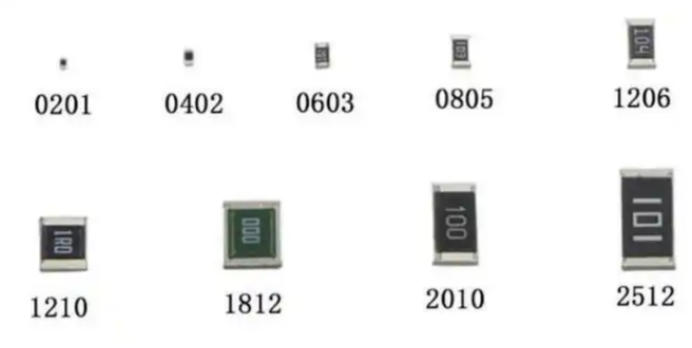

区别二：长得一样，但“内心”完全不同- 跳线电阻和普通贴片电阻在外观上几乎无法区分——同样的封装尺寸（0201至2512）、同样的SMT贴装方式、同样的丝印位置。普通电阻的丝印标的是阻值（如“103”代表10kΩ），跳线电阻的丝印标的是“0”或“000”。
- 在封装尺寸上，两者完全重叠，但内部结构天差地别：普通电阻靠电阻体（厚膜或薄膜）实现阻值；跳线电阻有的采用厚膜工艺（本质上是超低阻值的电阻体），有的则采用纯铜金属导体作为跳线，典型导通电阻＜50mΩ。

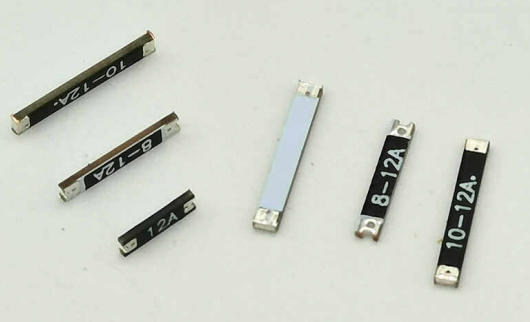

区别三：能不能承载大电流这是跳线电阻家族内部的一个重要分化，也是它与普通电阻在选型上的关键差异。- 普通电阻的功率由阻值和封装共同决定——1206封装的普通电阻额定功率通常为1/4W（0.25W）。在低阻值下，普通电阻能承载的电流仍然有限。贴片跳线本质是金属导体，采用纯铜材质。最新行业测试数据显示，1210封装的贴片跳线可持续承载15A电流，而同级0Ω电阻仅能承载8A。差了一倍。
- 在AI储能PCS的电池簇投切、供电母线等大电流路径中，贴片跳线的电流承载优势是决定性的。对于电流＞5A或需要物理跨接的场景，行业建议优先选择贴片跳线。
区别四：在电路里“干什么用”普通电阻的功能单一而明确：分压、限流、采样、上拉/下拉。跳线电阻的功能则多元而灵活：
- 跨线替代：PCB布线走不通时，用0Ω电阻跨接，替代手工焊接的飞线，适配自动化SMT生产。
- 单点接地：数字地和模拟地之间用0Ω电阻单点连接，防止数字噪声干扰模拟电路。
- EMI抑制：空置跳线在高频时相当于天线，会产生或接收电磁干扰；0Ω电阻在高频信号下有一定的阻抗，可以起到衰减、隔离的作用。
- 调试与配置：测电流时取下0Ω电阻串入电流表；不同型号通过贴装/不贴装0Ω电阻实现功能切换。
- 低成本熔丝：0Ω电阻电流承受能力较弱，过流时优先熔断，保护后级电路。

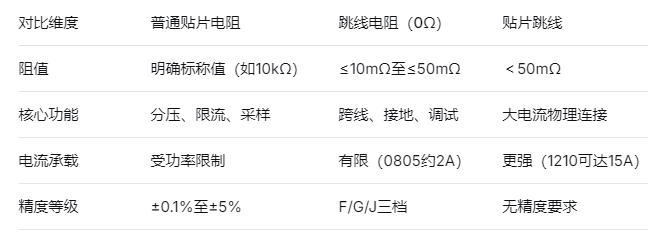

普通电阻在电路原理图上是“必须存在”的元件——它的阻值决定了电路的电气行为。跳线电阻在原理图上则是一个“可选通路”——贴上去就导通，不贴就断开，用于布线、调试和配置。跳线电阻和贴片电阻的根本区别，不在于外观、不在于封装——而在于设计意图。普通电阻是“有阻值的功能元件”，靠阻值工作；跳线电阻是“有阻值的连接元件”，尽管有阻值，却努力让阻值不工作。普通电阻解决的是“电流该流多少”的问题，跳线电阻解决的是“电流该往哪流”的问题。平尚科技这颗从0201到2512全封装的跳线电阻，用自动化贴装的便利性替代了手工飞线，用微小的阻值抑制了高频EMI，用大电流承载能力守住了电源路径的安全——它不是普通电阻，却比普通电阻更不可或缺。
