NTC热敏电阻绝缘电阻劣化，导致BMS报绝缘故障的排除路径
BMS系统的工作电压普遍大于人体所能承受的安全电压，若绝缘性能下降将导致漏电流增大，对人身安全造成威胁。BMS通过计算电池正母线对地、负母线对地的绝缘电阻来判断绝缘性能。当绝缘电阻低于设定阈值时，系统报出绝缘故障——轻则点亮故障灯，重则切断高压回路。AI储能BMS的绝缘监测，是一道不能出错的“安全门”。
在大量现场故障案例中，工程师习惯性地把排查焦点放在高压母线、线束、连接器这些“显眼”的环节上。但有一个容易被忽略的“隐蔽通道”——NTC热敏电阻的绝缘电阻劣化，正在成为BMS绝缘故障误报的常见元凶。NTC绝缘电阻劣化的物理链条NTC热敏电阻的绝缘电阻，是指在规定的环境条件下绝缘外壳材料在抑制导电方面的有效性。行业标准要求NTC的绝缘电阻通常不低于100MΩ。当这个值下降到一定程度，NTC的引线或外壳就会形成一条高压侧到低压侧的“漏电路径”。
这条漏电路径的形成，背后有三条物理链条。第一链条：高温高湿加速劣化。 若NTC热敏电阻长期工作在超出其额定温度范围的环境中，半导体材料的晶体结构可能发生永久性改变；潮湿环境会使水汽透过封装缝隙侵入热敏电阻内部，导致电极氧化或绝缘性能下降。对于部署在户外储能柜中的NTC来说，高温和高湿是常态，绝缘电阻的劣化不是“会不会发生”的问题，而是“多久发生”的问题。第二链条：银迁移与电化学腐蚀。 日本学者纲岛通过在酚醛纸积层印刷电路板上的银电极上施加250V直流电压，在40℃、90%RH的环境放置24小时，测试得到绝缘电阻的劣化情况，结果显示绝缘电阻随着时间的推移不断减小。在AI储能Pack内部，NTC长期承受数百伏直流偏压，一旦有水汽渗入，银离子就会在电场作用下发生迁移，在绝缘表面形成导电枝晶，绝缘电阻呈不可逆下降。第三链条：封装工艺缺陷。 NTC热敏电阻贴装焊接在FPC上，由补强玻纤板围护。如果灌封胶覆盖不完整、封装材料与引线之间出现微裂纹，水汽就会沿着这些微观通道渗入内部。一旦绝缘屏障被突破，NTC的引线相当于在高压母线和低压采样电路之间架起了一座“微型桥梁”。BMS绝缘故障的完整排除路径当BMS报出绝缘故障时，工程师应按照以下路径系统排查：第一步：系统级隔离——确定故障在电池包内部还是外部。 首先要断开电池包输出的正负极，若BMS绝缘故障取消，则可判定绝缘故障与电池包本身无关，故障位置在电池包以外。如果断开后故障依旧，说明问题在电池包内部，需要逐级往下排查。
第二步：回路级排查——确认NTC测温通路是否异常。 用万用表二极管档测量NTC两端，若显示“OL”或固定阻值（如始终为10kΩ），说明NTC已开路或内部出现短路。此时需进一步验证NTC是否被PCB走线意外并联了其他元件。断电状态下，用镊子轻拨NTC本体，观察焊盘是否有虚焊、锡珠桥连或PCB碳化痕迹；若发现焊盘发黑，说明此前已发生局部过热击穿。

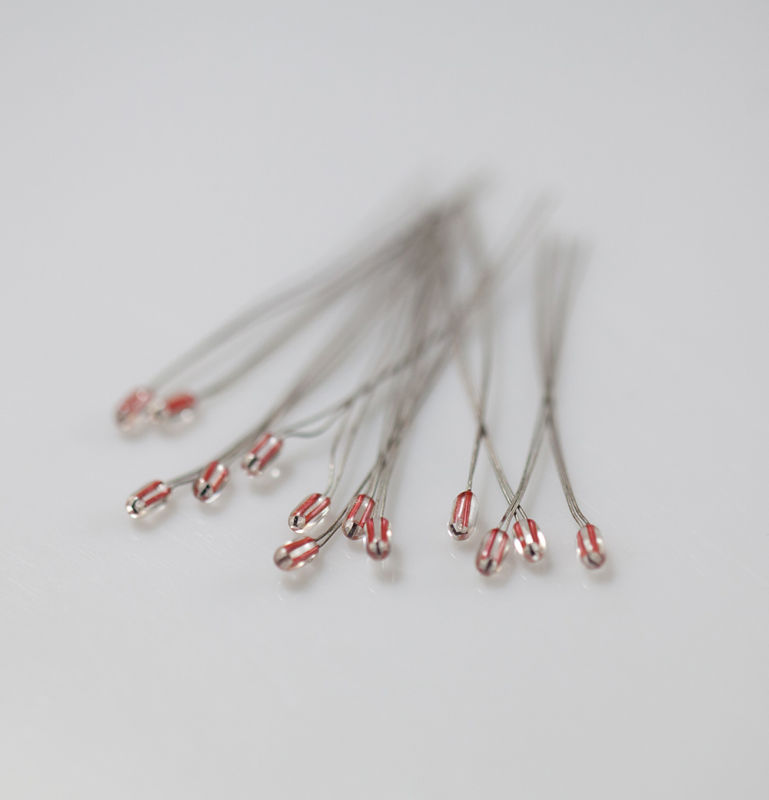

第三步：元件级验证——确认NTC的绝缘电阻是否达标。 将NTC从板上取下，用绝缘电阻测试仪在NTC引线与外壳之间施加DC500V电压，测量绝缘电阻值。行业标准要求绝缘电阻不低于100MΩ。如果实测值远低于此标准，说明NTC本体已发生绝缘劣化。同时将NTC置于恒温水浴中（40℃/60℃/80℃三档），用高精度数字表监测阻值变化率；若B值漂移＞8%，或R25偏差＞±5%，判定该NTC已发生不可逆老化。第四步：ADC采样链路排查——排除信号链路的系统性偏差。 用示波器测量MCU的VREF引脚，在满载升温过程中若纹波＞20mV或基准电压跌落＞3%，说明LDO或滤波电容失效，导致ADC读数系统性偏低。断开NTC，用可调电阻箱设置为对应85℃的阻值接入采样分压点，观察MCU是否在3秒内触发保护；若无响应，需检查固件中温度保护阈值寄存器是否被意外擦写。第五步：更换与验证——用高可靠性NTC替换故障元件。 确认NTC绝缘劣化后，更换为绝缘耐压等级更高的型号。平尚科技PAGOODA品牌的储能专用玻封NTC热敏电阻（φ2.0mm，10kΩ@25℃，B值3950K±1%），在耐压指标上做了针对性强化：绝缘耐压达AC3000V/3S，绝缘电阻≥1000MΩ（500V DC/1min）。在1500V储能系统中，AC3000V的耐压等级提供了2倍的安全余量。该NTC在-20℃至+85℃范围内测温精度≤±0.5℃，工作温度范围覆盖-40℃至+150℃。在电气安全方面，平尚科技的NTC通过绝缘耐压测试（500V AC/1分钟）无击穿，漏电流<1μA。
BMS个别案例频繁报出绝缘故障——绝缘电阻监测值从初始的约50MΩ逐步下降至8MΩ，触发一级绝缘故障报警。工程师首先断开了电池包输出正负极，绝缘故障依旧存在，判定故障在电池包内部。逐级排查高压母线和线束未发现异常后，将目光转向了NTC测温网络。用绝缘电阻测试仪逐颗测量Pack内42颗NTC的绝缘电阻，发现其中3颗NTC的绝缘电阻已从出厂时的>1000MΩ降至2MΩ至5MΩ。将这三颗NTC从FPC上取下后，BMS绝缘故障立即解除。失效分析显示，这三颗NTC的封装环氧树脂与引线交界处出现了微裂纹，水汽渗入后在长期直流偏压下引发了银迁移，形成了导电通路。
平尚科技提供了高绝缘耐压玻封NTC进行替换——绝缘耐压AC3000V/3S，绝缘电阻≥1000MΩ（500V DC/1min）。替换后，BMS绝缘电阻监测值恢复至正常范围，连续运行超过5000小时未再出现绝缘故障误报。AI储能BMS的绝缘故障，不一定都是高压母线出了问题。一颗藏在Pack深处的NTC热敏电阻，绝缘电阻从1000MΩ劣化到2MΩ，就在高压侧和低压侧之间搭起了一条看不见的“漏电桥梁”——BMS的绝缘监测系统检测到这条通路，便报出了绝缘故障。平尚科技这颗AC3000V绝缘耐压、≥1000MΩ绝缘电阻的玻封NTC，守住的不是一颗传感器的绝缘指标，而是BMS绝缘监测系统不被“假故障”干扰的那份纯净——绝缘电阻够高，漏电路径才不会被误判为系统绝缘失效。
