高压贴片电容的压电效应，如何在AI储能音频传导系统中形成隐蔽的噪声链？
AI储能系统的安静环境要求，正在把以前“听不见”的问题一个个翻出来。PCS控制板、BMS主控板、通信模块——这些核心电路板上大量使用X7R、X5R材质的高压贴片电容。在消费电子中，这些电容偶尔发出的“滋滋”声最多算个用户体验问题；但在AI储能系统紧邻办公楼、数据中心、居民区的部署场景中，一颗电容的啸叫可能触发声纹监测系统的误报、干扰音频采集设备的正常工作、甚至成为运维人员排查数周的“幽灵故障”。

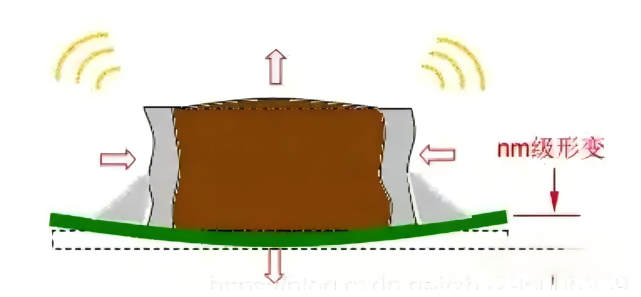

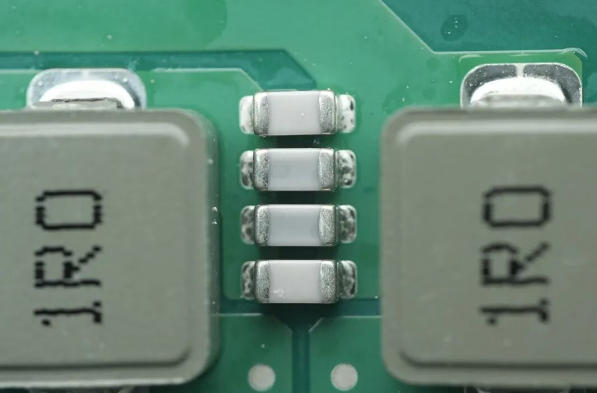

第一环：电源纹波——噪声链的“扳机”AI储能PCS的DC-DC变换器以数十kHz至数百kHz频率高速开关，输出电压并非纯净的直流，而是叠加了开关频率及其倍频成分的纹波电压。PCS在轻载模式下进入间歇工作状态，PWM脉冲以低频（数百Hz至数kHz）周期性爆发，这种低频包络恰好落入了人耳最敏感的频段。当这种含有音频频率成分的纹波电压施加在X7R/X5R贴片电容两端时，噪声链的第一环就被扣动了。第二环：逆压电效应——电信号变成机械振动MLCC选用高介电常数的铁电陶瓷材料（如钛酸钡BaTiO₃），这类材料具有显著的逆压电效应——对具有压电特性的介质材料施加电压时，会产生机械应力，发生形变。X7R-MLCC两端加上大幅度变化的电压后，BaTiO₃陶瓷产生逆压电效应，MLCC发生周期性形变振动。压电效应与电场强度成正比，外加电压不变时，介质越薄，压电效应越强，啸叫声音越大。这就是为什么高压贴片电容——介质层更薄、工作电压更高——在同样纹波条件下反而比低压电容更容易成为噪声源。第三环：PCB共振——从纳米级振动到可听噪声MLCC的形变幅度在微观层面仅为1pm至1nm，但关键在于传导路径。MLCC通过两端的焊锡固定在PCB上，形变通过焊点传递到电路板。PCB板充当了“扬声器纸盆”的角色，将微小的振动放大为可听声波。当MLCC的振动频率落在20Hz至20kHz的人耳听觉范围内时，就能听到电容在啸叫。更关键的是共振放大效应——当MLCC振动频率等于PCB的谐振频率时，会产生最大噪声。一块PCB可能有多个谐振模态，不同位置的MLCC激发出不同频率的噪声。
第四环：音频系统耦合——从“物理噪声”到“电噪声”的隐蔽转化这是噪声链中最隐蔽的一环。AI储能系统越来越多地部署声纹监测设备，用于电芯热失控的早期预警。这些高灵敏度麦克风或音频采集模块与PCS控制板共用同一机柜甚至同一块PCB。贴片电容的压电效应是双向的——逆压电效应把电信号变成振动，正压电效应则反过来把机械振动变成电信号。当PCB上的MLCC阵列产生持续振动时，这些机械振动可能通过两种路径耦合进音频系统：一是振动通过PCB结构传导到麦克风安装位置，直接污染声学信号；二是振动反过来在附近的其他MLCC或压敏元件上感应出微小电荷，在电源轨或信号线上叠加出音频频段的电噪声。这种噪声不像开关纹波那样有规律的频谱特征，而是随着负载变化、温度漂移、PCB谐振模态的切换而随机变化——工程师用频谱仪扫不到稳定的干扰源，但音频系统里就是有一层“底噪”挥之不去。项目中出现一个完整的噪声链排查案例。该储能系统部署了声纹监测设备用于电芯热失控预警，投运后声纹监测系统频繁触发误报——频谱分析显示在2.3kHz附近出现持续噪声峰，但排查了风扇、变压器、电感等常见噪声源后均未找到对应关系。
平尚科技的技术团队介入后，用近场麦克风和频谱分析仪逐区域扫描PCB。最终定位到PCS控制板上一颗X7R材质的高压贴片电容（100nF/100V，DC-DC输出滤波位置）。该电容在PCS轻载工况下承受约4.5kHz的纹波电压，逆压电效应使其以4.5kHz频率振动，振动通过PCB传导到声纹监测模块的安装位置，被高灵敏度麦克风拾取为2.3kHz的倍频噪声（PCB的谐振模态对基频做了倍频放大）。更换为平尚科技COG/NPO系列同规格高压贴片电容后——COG/NPO属于顺电介质（I类），电致伸缩形变极小，在工作电压下不足以产生噪声——声纹监测系统的2.3kHz噪声峰消失，误报率归零。高压贴片电容的压电效应，在AI储能音频传导系统中形成了一条从电源纹波到可听噪声的完整链条——纹波激发振动、振动传导到PCB、PCB共振放大、放大后的噪声耦合进音频系统。每一个环节单独看都不起眼，串联在一起却足以让一套声纹监测系统日夜误报、让工程师排查数周找不到源头。平尚科技这颗COG/NPO贴片电容，用顺电介质的零压电效应切断了噪声链的第一环——纹波还在，但电容不再振动；电容不振动，PCB就不会跟着“唱”；PCB不唱了，音频系统才能安安静静地听该听的声音。
