MOS管的雪崩耐量与变压器过载能力的关联分析
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-05-29
MOS管的雪崩耐量与变压器过载能力的关联分析

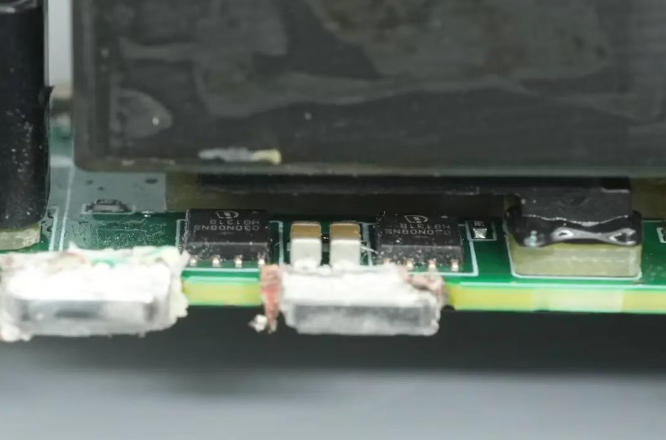

在开关电源变压器原边，MOS管在正常关断时承受的电压应力由输入电压与反射电压叠加而成，工程设计中通常留有20%-30%的裕量。然而当变压器出现过载、短路或输出端突发重载切换时，电感中的储能会随着电流的飙升而急剧增加。一旦这部分能量超出MOS管的安全承受边界，器件内部会发生不可逆的热损坏——这就是雪崩失效。理解雪崩耐量的物理本质并将其与变压器的过载能力关联起来，是设计鲁棒性电源的关键环节。

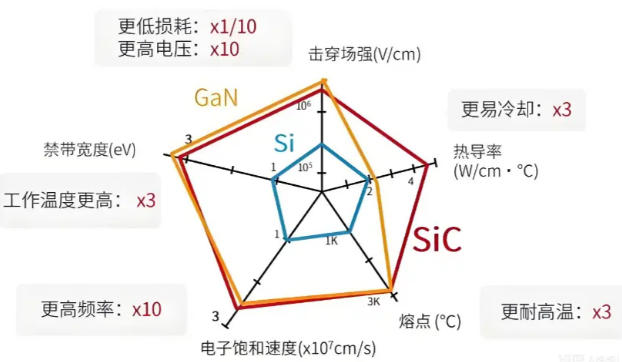

当MOS管的漏源电压超过其击穿电压时，器件进入雪崩击穿区。在理想条件下，发生雪崩击穿时MOS管本应迅速导通避免过压，但在实际的关断瞬间，漏感能量无处释放，大电流通过已处于截止区的MOS管，会在极短时间内产生极高的局部热密度，使芯片内部温度瞬间上升，最终导致烧毁。雪崩失效是MOS管中最为常见的失效模式之一。在变压器过载工况下，电流上升带来的不仅仅是瞬态能量冲击——更是从漏感到MOS管再到整机的系统性连锁故障。以高频反激变压器为例，一旦磁芯饱和，原边等效电感从数百微亨骤降至数十微亨，励磁电流在数百纳秒内飙升至正常值的数倍。如某实测案例所示，正常峰值电流约2A时，饱和瞬间可冲至7A以上。此时关断能量与电流的平方成正比，意味着MOS管必须吸收的能量可达正常值的12倍。雪崩耐量EAS——单次脉冲雪崩能量——是衡量MOS管吸收关断时漏感储能能力的核心指标。该参数表示器件能承受的雪崩能量上限，通常以毫焦为单位标注。业界普遍采用的判断标准是：在非钳位感性负载开关条件下，施加单次雪崩脉冲后MOS管不发生击穿或参数退化。除了EAS之外，IAR（雪崩电流）和E_AR（重复雪崩能量）也是反映多脉冲应力的重要指标。以国际主流厂商为例：Onsemi碳化硅MOSFET NTHL060N065SC1的EAS为51mJ，其漏源击穿电压为650V，经过100%雪崩测试；意法半导体STHU65N050DM9AG同样标注经过100%雪崩测试，且在硅基快速恢复器件中具备全球领先的单位面积导通电阻，极端dv/dt耐用性与雪崩能力均通过了全批次验证。
当变压器前端承受持续或瞬态过载时，雪崩过程依次触发以下六重风险链：- MOSFET雪崩热击穿：饱和后励磁电流陡增，关断能量EAS超过额定值后，结温瞬间暴增数六十摄氏度，这是90%以上失效案例的首要根源；
- 漏感能量对RCD吸收电路的极限冲击：电流倍增后能量平方放大，吸收电容电压在数十纳秒内被过冲至远超设计值，吸收二极管击穿短路；
- 副边二极管雪崩与短路：原边高压尖峰经变压器寄生电容耦合至副边，使肖特基经历远超极限的反向恢复电流，晶须熔断输出短路；
- 磁芯局部过热开裂：饱和后磁芯局部温度超过150℃，居里温度附近磁滞回线大幅扩大，铁损激增至每立方厘米兆瓦级；
- 线圈绝缘漆膜碳化与匝间短路：绕组的铜损倍增使线包温升急剧上升，突破了漆膜的玻璃化温度，匝间短路后整机冒烟起火；
- 控制器反馈引脚击穿：关断时纳秒级高dv/dt耦合至控制芯片CS引脚，超出工艺节点承受极限，芯片锁死乃至炸毁。
上述风险在大功率变压器过载测试中并非偶发而是普遍存在的系统性隐患。从漏感能量E = ½·L·I²出发，I的增加对雪崩应力的放大效应是不可低估的工程约束。
预防雪崩失效的工程原则可以概括为两个方面：一是控制变压器磁芯防止过饱和；二是为MOS管预留充足的雪崩能量裕量。变压器过载时，过大的占空比会使磁芯向饱和区逼近，而饱和点处励磁电感的骤然下降是过载能力崩塌的直接催化剂。平尚科技在服务国内电源厂商时，一贯建议在变压器设计中至少预留15%的最大磁通裕量，并保留≥0.1mm的气隙，以防止励磁电流在短时过载中失控倍增。在MOS管选型层面，雪崩耐量是不应被降额设计所吞没的关键参数。建议按以下流程执行：- 第一步：计算最严苛工况下漏感储能量：E_leak = ½·L_lk·I_pk²；
- 第二步：乘以过载安全系数（典型值3-5倍，覆盖输出短路启动等最恶劣场景），得出所需EAS_target；
- 第三步：据此选择EAS规格更高的MOS管（如60mJ以上）并检查IAR和E_AR是否满足重复应力要求。
平尚科技的工程配套经验表明，在100-300W反激电源中，EAS介于50mJ至100mJ的600V/650V MOS管可覆盖绝大多数过载应力的热安全需求，对于大功率或户外设备则应进一步加严。变压器的过载能力从来不仅仅是设计规格书中标注的“120%额定负载运行30分钟”。在变压器漏感冲击与雪崩能量之间，存在着一条从纳秒级的电流尖峰到器件结温飙升的连锁传导路径。MOS管的雪崩耐量EAS正是这条路径上最后一道物理防线——它用明确的毫焦数值，划定了一台电源在过载冲击下“能撑多久、能扛多高”的安全边界。平尚科技依托行业主流的功率MOS管产品线，将EAS参数应用于从变压器磁芯选型到过载验证的全链路设计，为国内电源工程师提供从安全裕量计算到雪崩可靠验证的系统化技术支持——让每一颗MOS管在过载来临时，都具备充足的雪崩耐受余量。
