贴片三极管的hFE一致性对变压器批量生产一致性的影响

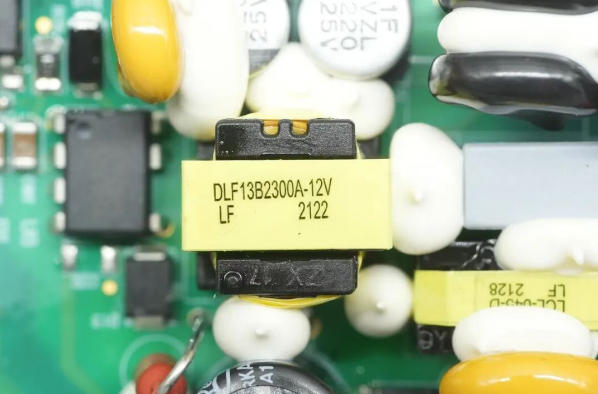

在开关电源变压器的辅助控制电路中，贴片三极管的身影无处不在——反馈回路的电压采样、启停逻辑的阈值判断、过流保护的触发基准，都离不开它的参与。然而，很多BOM选型中一个容易被轻慢的参数——直流电流增益hFE——却可能是批量生产中电压分散、保护阈值游移甚至现场失效的始作俑者。hFE反映的是集电极电流IC与基极电流IB的比值，它不仅在同一型号内部存在±15%乃至±20%的批次内离散，还会随温度漂移。如果不为“最差hFE”留足设计余量，这一看似微小的物理参数，就可能在变压器量产一致性上埋下“地雷”。

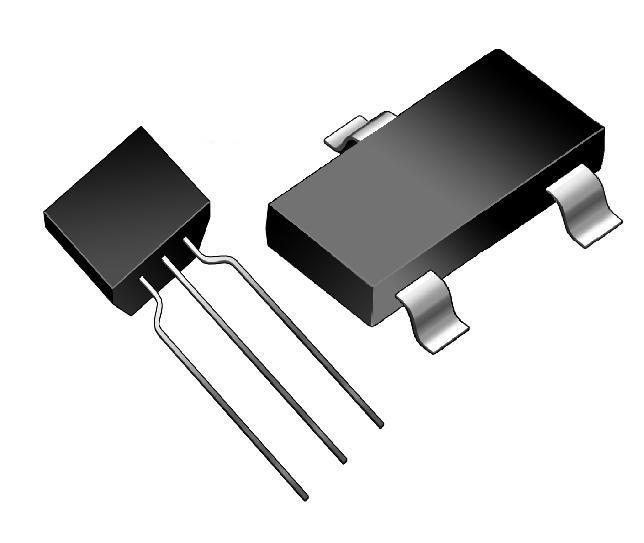

在理想教材中，同一型号的三极管似乎拥有恒定不变的hFE。但在工程实物的批量测试中，实际离散量级甚至远超一般初学者的认知。批量抽测数据显示，即使大品牌原厂的批内hFE标准差通常也在±8%左右，而国产常规代工品在无筛选前提下，hFE离散可达±15%～±20%。某批次S8050抽测50只样品，标称hFE范围虽覆盖85-300，实测均值187，标准差却高达±34，离散度达到18.2%。同一丝印、同一供货商、同一发货日期的器件，装在同一焊盘上可能一个工作在60mA，另一个却工作在72mA。更隐蔽的是，hFE并非固定值。它会随集电极电流IC大幅摆动，同一只管子在小电流下增益可能高达300，在大电流下萎缩至50。温度每升高1℃，β值还以约0.5%的速率爬升，结温从25℃升至100℃，同样偏置电流下的放大能力几乎翻倍。由于变压器本身就是热源，高温下三极管增益的上浮可能直接推高保护触发点，形成“低温不触发、高温冒烟”的现场突发故障。
在变压器反馈采样回路中，三极管的hFE离散是最难察觉的“系统性扰动源”。以光耦反馈环路常用的共射放大拓扑为例，环路增益Gm ≈ (Rc / Re) × hFE × CTR——hFE直接出现在增益相乘项中。当同一批次三极管hFE范围跨越120～400时，不同批次间的环路直流增益可能相差数倍。在设计中若以“典型值”计算补偿参数，必然导致一批产品稳定顺滑，另一批却在负载跳变时输出振荡。在变压器的过流保护（OCP）触发电路中，hFE离散对保护门槛的偏移尤为危险。常规方案以三极管基极受电流采样电阻上的压降驱动，当达到约0.6V-0.65V的VBE阈值时触发保护。问题是，不同器件的VBE实际落点并非统一的0.6V。实测结果显示，S8050在100μA基极电流下的VBE分布在0.58V至0.71V之间，跨度达130mV。用0.65V的典型值去算OCP电阻，必然导致20%的机器在安全电流下提前跳闸（VBE=0.58V），另30%的机器在过流时迟迟不保护（VBE=0.71V），前者被用户投诉，后者在变压器初级烧毁后一切归零。

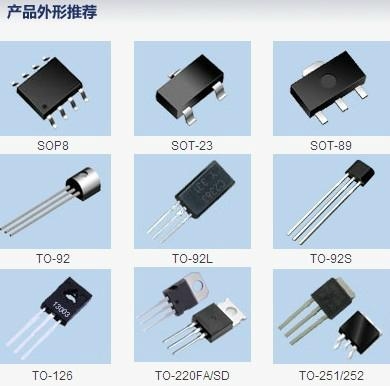

一些三极管制造商将hFE从原始的“B/C/D分类”悄悄拉宽到120-270甚至更大的模糊区间，其目的并不是“适配性更强”，而是用宽泛范围覆盖大量参数离散的不合格品，由此将产品售价压低至不到原厂1/3的水平。在批量选型中因成本差异更换器件时，往往忽视对其hFE概率分布的重新评估。假设设计以hFE≥150才能保证反馈环路稳定。若选用意法原厂品（批内标准差±8%，合格率>99.5%），良率几乎不受影响。若换用未经筛选的低价国产代工品，50只抽测中已有12%的器件落入hFE<120的区间，这直接意味着整机一次性合格率可能下降12个百分点。每一块返修板的元器件损耗、老化工时成本与售后维修费用，足以覆盖一整批次原厂管的总价。在电路层面，最务实的方法是不依赖hFE的精确值，而是以“下限保证、上限容错”设计驱动偏置。在开关驱动场景中，令基极电流至少为Ic / hFE(min)的1.5-2倍，使三极管即使在hFE最低的器件上也能进入深度饱和，从而消除因增益差异带来的VCE(sat)离散。在模拟反馈回路中，通过加入发射极负反馈电阻压缩增益对hFE的敏感度，或用深度负反馈结构将闭环增益基本只由外接电阻决定。平尚科技推荐策略是：若变压器温区跨度较大、批量一致性要求较高，可优先选用hFE分档精细且温度范围宽广的型号，或直接采用数字晶体管——在管芯内集成了两个偏置电阻，其直流电流增益GI虽仍会受工艺影响，但离散度通常优于通用分立三极管。
