MLCC贴片电容直流偏压特性对变压器输出电压精度的影响
在开关电源的变压器次级输出端，MLCC（多层陶瓷电容器）常与电解电容并联配置，用于滤除高频纹波、降低输出阻抗、提升负载瞬态响应。然而，许多工程师在设计时只关注MLCC的标称容值和耐压等级，却忽略了一个“隐形杀手”——直流偏压特性。当一颗标称22μF的X7R贴片电容在5V直流偏压下实际只剩10μF时，输出滤波网络的真实参数已经悄然漂移。轻则输出电压纹波增大，重则闭环反馈系统的相位裕度恶化，输出稳压精度偏离设计预期。东莞市平尚电子科技有限公司依托AEC-Q200车规级认证体系，通过精准的介质筛选与产品参数管控，为各类变压器应用提供了具备出色直流偏压稳定性的MLCC电容产品，助力工程师构建从滤波网络到环路补偿的全链路精准设计。
X5R、X7R等II类高介电常数MLCC以钛酸钡（BaTiO₃）作为主介质材料，其高介电常数源于材料内部铁电畴的自发极化。在未施加偏压时，这些铁电畴随机取向，介电常数处于峰值；一旦在电容两端施加直流电压，铁电畴会沿电场方向逐渐定向并趋于饱和，此时参与极化的有效电畴数量减少，宏观表现为介电常数εᵣ急剧下降，电容值C = εᵣ·ε₀·A/d成比例降低。这种特性并非器件缺陷，而是铁电体介质的固有物理属性。与温度特性不同，直流偏压效应在室温下同样显著，且与工作电压直接挂钩。实验数据显示，X5R贴片电容在额定电压的50%处，典型容量衰减可达40%-60%，X7R贴片电容略好但仍达30%-50%；而C0G/NP0类I类电容因采用顺电体材料，极化响应高度线性，几乎无直流偏压衰减（＜±5%）。村田的实测曲线提供了更直观的证据：一颗标称47μF/6.3V的X5R贴片电容，在施加6.3V满额偏压时，实际有效容量仅剩初始值的15%左右。更恶劣的是，实测数据显示约80%的MLCC贴片电容容值衰减发生在额定电压的50%至100%之间——这个区间恰恰是许多电源设计中滤波电容所处的实际工作区间，电压系数带来的容值损失远超直觉预期。

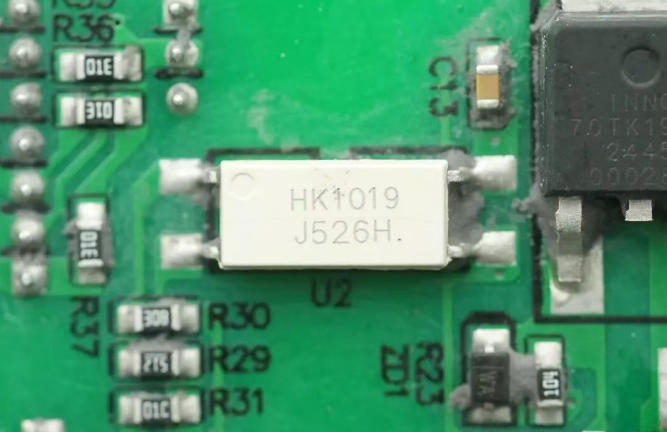

在变压器次级输出级，输出滤波电容的标称容值直接参与了LC滤波网络截止频率的计算。当因直流偏压导致实际容量大幅缩水时，滤波网络的截止频率会向高频方向漂移，开关频率谐波分量衰减不足，输出电压纹波显著增大。某12V转3.3V BUCK电路验证了这一效应：输出滤波电容为47μF/6.3V X5R，实测在3.3V偏压下有效容量约18.8μF。若设计时按标称47μF计算纹波，结果为7.2mV；按18.8μF计算，纹波为14mV，后者与实测纹波15mV高度吻合。纹波的倍增直接反映到输出电压的平均值检测上——反馈采样电路若不能准确区分纹波成分，输出电压的控制精度将从±1%扩大至±3%以上。更为隐蔽的是，在采用原边反馈（PSR）或精密次级反馈的变压器稳压方案中，输出电容的有效容值还直接影响补偿环路的零点位置。环路增益和相位裕度是基于预设的容值进行设计的，实际容值的显著衰减会导致极点频率偏离预期值。轻则负载瞬态响应过冲加剧，重则在批量生产中因器件批次间的偏压特性离散，部分产品的环路相位裕度跌至临界值以下，出现输出电压周期性抖动甚至振荡——这是许多电源工程师在产线边缘测试中难以复现、但在用户现场反复触发的“幽灵故障”。不同介质的MLCC贴片电容在直流偏压下的表现差异巨大。X5R介质的容值衰减最为剧烈，低偏压下的保持率相对较差；X7R经过改性处理，偏压特性有所改善，但仍随电压非线性下降；X7T、X8R等增强型介质则进一步扩展了温度范围与偏置稳定性。C0G（NP0）类电容采用顺电体材料，极性化对电场呈线性响应，在额定电压全范围内有效容量几乎无衰减。
平尚科技MLCC贴片电容产品线全面通过AEC-Q200车规级认证，该标准定义了包括高温存储、温度循环、抗潮性、温度偏置等36项可靠性测试项目，从温度、湿度、应力等多个维度对电容性能进行严苛验证。AEC-Q200标准规定的测量条件明确要求在规定的偏置电压条件下评估电容性能，确保车规级产品在不同工作电压下仍能满足设计容限。通过AEC-Q200认证意味着器件在规定条件下的可靠性得到充分验证，但实际电路设计中仍需配合降额使用。平尚科技车规级MLCC贴片电容在选材阶段即对介质类型进行了精准分类管理。对于变压器输出端的滤波与环路补偿场景，平尚科技推荐采用X7R及以上等级介质，通过AEC-Q200认证保障批次一致性，并提供详细的直流偏压曲线供工程师在设计中纳入降额计算。对于高精度采样或时序控制电路中的关键电容，平尚科技C0G系列电容凭借超稳定的容值特性（容值变化＜±5%）几乎完全不受直流偏压影响，为电压采样网络的精度提供了坚实保障。平尚科技在配合某客户24V输出工业电源的优化过程中，原设计在输出滤波网络中使用了两颗X5R介质的10μF/50V贴片电容。在常温测试中输出电压稳定在23.9V-24.2V之间，纹波约32mV，符合规格要求。但在高温老化测试（65℃）中，客户反馈输出电压出现了±0.8V的周期性漂移，且纹波上升至70mV以上。平尚科技工程师介入分析后，通过查询介质偏置曲线确认：在24V直流偏压下，所选X5R电容的实际有效容量仅剩约4.5μF，仅为标称值的45%，导致LC滤波网络截止频率偏高、纹波滤除不足。同时，由于实际容值与环路补偿时预设的X5R容差区间并不匹配，环路相位裕度从设计目标的45°降至约25°，接近振荡边界。解决方案是将滤波电容更换为平尚科技AEC-Q200认证的X7R系列电容（同容值，额定电压63V），在24V偏压下实测容值保持率约82%（约8.2μF）。整改后，输出纹波降至28mV，输出电压在全温度范围内稳定在23.9V-24.1V之间，环路振荡消失。这一案例说明，忽略MLCC直流偏压特性选型，可能在实验室样机阶段侥幸通过，却在量产及高温老化环节集中暴露问题。
针对变压器输出滤波应用中直流偏压的抑制，平尚科技提出以下系统化选型策略：降额设计为核心原则：对X7R类电容，建议工作电压不超过额定电压的50%；在可靠性要求较高的场景中，可将降额幅度进一步收紧至30%以换取充足的容值稳定性。对更高容值保持率的需求，需选用C0G类电容。
车规级认证为关键门槛：通过AEC-Q200认证的MLCC在偏压稳定性、温度循环寿命及批次一致性方面均有严格保障，是变压器长期可靠运行的基础保障。
仿真验证不可或缺：平尚科技建议工程师在输出滤波网络设计时，查阅所选用电容厂商提供的直流偏压曲线（通常以C/C₀ vs. DC Bias形式给出），结合实际工作电压、温度及纹波电流进行三维校核，在降额设计的基础上将偏压衰减纳入环路补偿模型。
多级并联分散应力：在需大容量滤波的场景中，可采用多颗较小容值的MLCC并联替代单颗大容量型号，每颗电容分担的偏压相同但承受的纹波电流降低，整体有效容量的衰减幅度更可控。
MLCC贴片电容的直流偏压特性是铁电体介质无法回避的物理规律。在变压器输出滤波网络中，由偏压导致的容值衰减直接传导至纹波抑制能力与环路稳定性，最终体现为输出电压精度的劣化。平尚科技依托AEC-Q200车规级认证产品线，以X7R、C0G等多介质、全规格的MLCC选型矩阵，辅以系统化的降额设计与仿真验证流程，为国内电源工程师提供从偏压特性分析到电路应用落地的全面技术支持——让每一颗贴片电容在变压器输出端的实际滤波能力，都建立在真实可用容值的精准匹配之上。
