替代大尺寸绕线电感，多层贴片电感在AI储能微型逆变器中的贴装可靠性实证

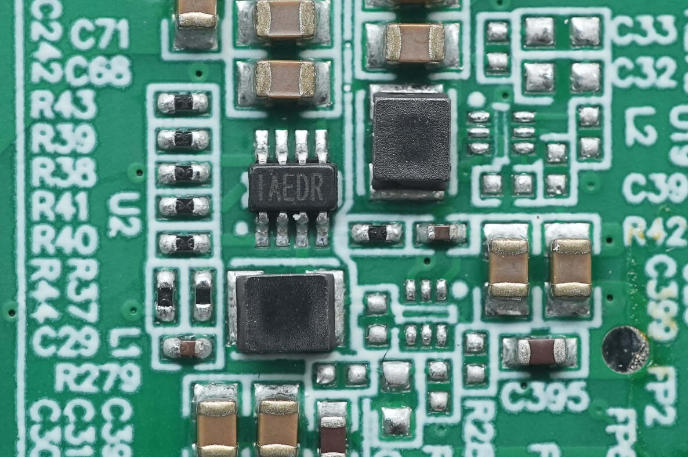

AI储能系统的功率密度正在被推向新的高度。微型逆变器作为分布式储能与光伏耦合的关键环节，正从传统的集中式架构向模块化、小型化方向快速演进。一台AI储能微型逆变器的PCB板上，电感的数量从几颗增加到十几颗，而留给每颗电感的面积却在持续缩小。大尺寸绕线电感正在成为高密度布局中越来越难塞进去的“大块头”。

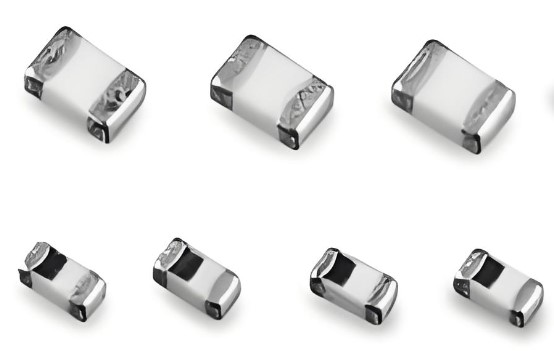

绕线电感的“大”与多层贴片电感的“小”绕线电感的结构并不复杂——在铁氧体或铁粉芯磁芯上绕制漆包铜线，再封装成贴片外壳。通过调整绕组匝数，绕线电感可以实现μH至mH级的宽范围电感量，精度可达±1%，容许电流大。但它的短板同样明显：在进一步小型化方面受到限制。大电流绕线电感往往需要7×7mm甚至更大的封装尺寸，在微型逆变器的高密度PCB布局中显得格外“笨重”。多层贴片电感则采用了完全不同的技术路线。它利用多层印刷技术和叠层生产工艺，将导体层与绝缘层交替堆叠，经高温共烧形成整体单片结构。没有实体的绕线线圈，体积可以做到比绕线型片式电感器更小。以平尚科技的叠层贴片电感为例，MLK系列采用高密度设计、单片式结构，尺寸远小于同规格绕线产品。在微型逆变器这种“寸土寸金”的PCB上，这种体积优势意味着可以在同样的板面上布置更多的功率通道，或者为散热铜箔留出更大的空间。
尺寸之外：ESR、屏蔽与贴装可靠性的三重优势尺寸缩小只是多层贴片电感最直观的优势。更深层的差异在于三个关键维度：ESR、磁屏蔽和贴装可靠性。在等效串联电阻（ESR）方面，叠层工艺的结构决定了其散热性更好、ESR值更小。对于微型逆变器中高频开关（数百kHz至MHz级）产生的纹波电流，低ESR意味着更低的功率损耗和更少的发热。绕线电感的ESR值相对更高，在高频工况下的损耗累积不容忽视。在磁屏蔽方面，多层贴片电感采用封闭磁路结构，磁路封闭，不会干扰周围的元器件，也不会受临近元器件的干扰。这对于微型逆变器这种元器件密集排布的电路板来说尤为重要——相邻电感之间的磁耦合可能导致意想不到的EMI问题，而多层贴片电感的屏蔽特性从根源上减少了这种风险。在贴装可靠性方面，多层贴片电感的一体化结构带来了更高的可靠性。它形状规整，适合于自动化表面安装生产。平尚科技的叠层贴片电感采用端电极镍阻挡层加锡镀层结构，确保在自动化贴装过程中的高良率。相比之下，绕线电感内部存在实体的绕线线圈和磁芯之间的物理界面，在回流焊的高温冲击下，不同材料的热膨胀系数差异可能导致内部应力，长期来看存在一定的可靠性隐患。对于AI储能微型逆变器这种需要7×24小时不间断运行的设备来说，贴装可靠性的差异会直接反映在整机的平均故障间隔时间上。平尚科技提供了多层贴片电感替代方案。采用MLK系列叠层功率电感（5.7×5.4mm封装，同规格22μH，饱和电流6.5A），在保持电路性能的前提下将单颗电感占用面积缩减了约40%，整板电感总占用面积从210mm²降至125mm²。更重要的是，多层贴片电感的一体化单片结构在回流焊过程中表现出优异的热冲击耐受性——没有绕线电感那种线圈与磁芯之间的相对位移风险。批量贴装直通率从92%提升至99.2%，单板电感贴装不良率下降了90%。该微型逆变器已批量应用于某AI数据中心的分布式储能系统中，连续运行超过3000小时无电感相关故障。AI储能微型逆变器的高密度化趋势不可逆转。大尺寸绕线电感在体积、ESR和贴装可靠性上的短板正在被越来越多的工程师所认知。多层贴片电感用更小的封装、更低的ESR、更好的磁屏蔽和更高的贴装良率，为高频化、小型化时代提供了一个更适配的选项。平尚科技多层贴片电感，不是在和绕线电感比谁“更好”——而是在一个绕线电感越来越难装进去的世界里，给工程师多了一条路。
