贴片电感与变压器的磁集成技术：体积优化与EMI控制
在开关电源不断追求高功率密度与小型化的今天，磁性元件——变压器和电感——的尺寸却往往成为制约整机体积缩小的主要瓶颈。传统设计方案通常将变压器与贴片电感作为两个独立器件分别绕制、各自安装，两者之间还需通过PCB走线实现电气连接。这种“各自为政”的布局不仅占用了宝贵的占板面积，还引入了额外的端接损耗与寄生参数。东莞市平尚电子科技有限公司深耕磁性元件领域多年，依托成熟的贴片电感产品线，为各类变压器应用提供从分立元件到磁集成的系统性支持。

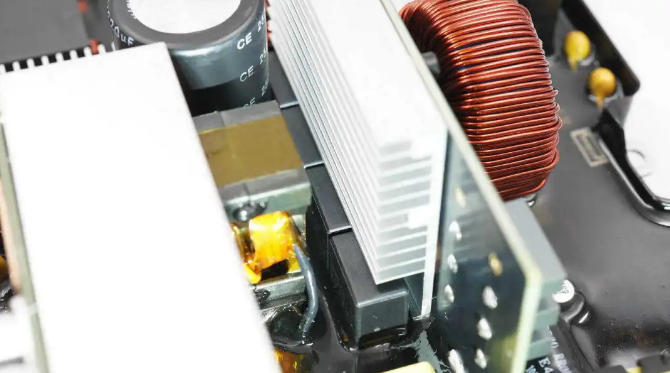

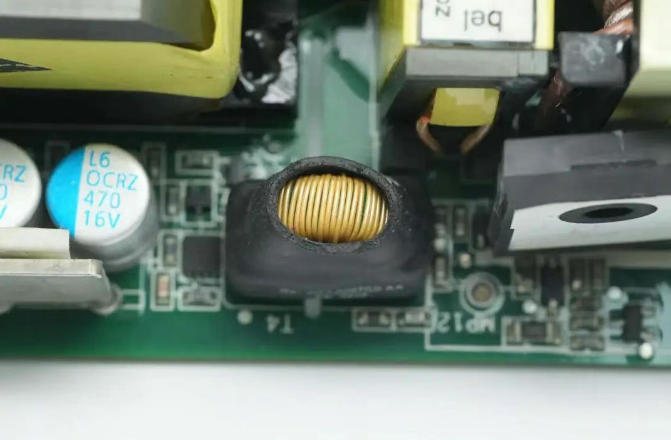

从分立到集成：一条清晰的体积缩减路径所谓磁集成技术，是指将两个或以上的磁性元件（如变压器和电感）整合到同一个磁芯结构上，利用共用磁路实现单一封装、多重功能。目前主要有三类技术路径在工程中得到了广泛验证。以漏感替代独立电感是LLC谐振变换器中最经典的集成手段。传统LLC电路需要一个独立的谐振电感串联在变压器初级侧，而磁集成方案则通过刻意控制变压器原副边绕组之间的耦合程度，利用变压器自身的漏感直接充当谐振电感。TI在多款高密度电源模块中采用了这一思路，通过优化绕组结构将变压器漏感精确控制在设计值，从而省去了一颗独立的谐振电感，并实现了变压器整体体积的显著压缩。这种方案的核心优势在于用同一个磁芯同时承担变压器与电感的职能，磁芯利用率大幅提升。共用磁路实现解耦集成则更进一步，通过精心设计的磁柱结构将电感与变压器的磁路在物理上分离、在空间上合并。在一种典型的EIE磁芯方案中，中间的I型磁芯为电感与变压器共用的公共磁芯，两侧的E型磁芯分别构成变压器磁路和电感磁路，两个器件的磁通在公共磁芯中独立流通、互不干扰。采用这种方案搭建的实验样机成功将PFC电感、谐振电感和高频变压器三个独立的磁性元件集成到了单一的磁芯结构中，验证了这一技术路径的工程可行性。
平面磁集成则将集成理念与PCB绕组工艺深度融合。电感和变压器的绕组直接作为PCB布线层印制在多层板上，电感的磁芯和变压器的磁芯共享同一组磁性结构。这种设计将功率回路的垂直高度压缩到毫米级，特别适合对厚度有苛刻限制的薄型化电源模块。体积优化的量化效益：从器件合并到整体压缩磁集成带来的体积优势是逐层累加的。首先，多个磁性元件合并为一个，PCB占板面积显著减少——有专利研究指出，将变压器与电感集成在同一磁芯上，可直接降低磁芯器件的占板面积和体积，提升电力电子变换器的功率密度。在特定实验案例中，采用磁集成设计后损耗可降低33%，磁性元件的总体积最大缩减达56%。这一量级的变化对于追求紧凑化的服务器电源、车载充电器等应用而言，意味着整机内部布局的重构与功率密度的跃升。其次，省去了分立电感与变压器之间的PCB互联走线，消除了该段走线带来的端接损耗与寄生参数。在高端通信电源设计中，这一间接收益往往使整机效率再提升0.5至1个百分点。平面磁集成将磁芯结构与PCB绕组一体化成形，在大批量生产中一致性极佳，质量偏差远低于人工绕线，从制造端进一步保障了产品的一致性。EMI控制：集成过程中的干扰抑制策略磁性元件的集成虽带来体积缩减，但EMI设计随之复杂。多种电磁能量在同一磁芯中交汇，差模与共模噪声的耦合路径更加密集。工程界通过对集成磁体的磁场进行精确建模，优化绕组布局与磁路走向，并利用共模电感的漏感配合X电容，在不增加额外差模电感的前提下获取显著的差模衰减。针对平面变压器的寄生电容问题，在绕组层之间插入接地的铜屏蔽层是最直接的方法；混合被动抵消技术结合屏蔽绕组与平衡绕组，通过感应出一个反向电压驱动与原始噪声电流幅值相等、相位相反的补偿电流，能将共模噪声额外降低18dB以上，同时保持系统峰值效率在98.8%以上。
平尚科技：从分立器件到集成设计的技术铺垫磁集成技术的落脚点始终在工程实践。平尚科技贴片电感覆盖1.0μH至100μH全系列，饱和电流从0.5A延伸至15A，DCR最低可达数毫欧。无论工程师选择传统的分立方案还是朝向集成化的未来布局，平尚科技都能提供匹配的产品与技术支持——让电感的选型始终有据可依，让变压器的优化从未止步。
