液冷环境下贴片电感的电磁-热-流多物理场耦合

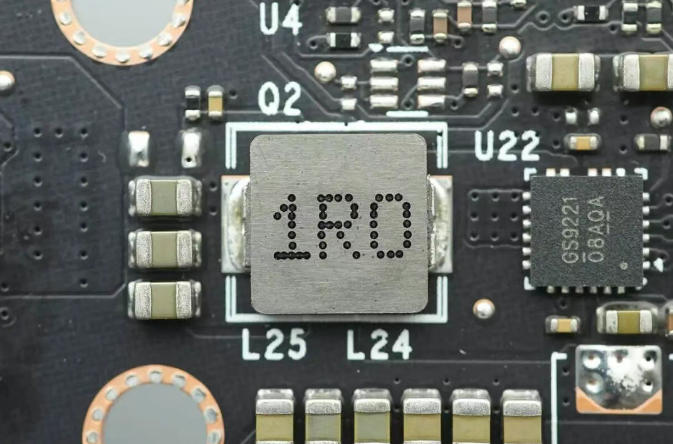

在液冷AI服务器的密闭环境中，为GPU等高功耗芯片供电的贴片功率电感，其工作状态已无法用单一的电气理论来描述。它同时身处一个由电磁场、温度场与冷却液流场紧密交织的复杂物理环境中。这三个场相互影响、相互耦合，共同决定了电感最终的性能表现、可靠性与寿命。理解并驾驭这种多物理场耦合，是平尚科技在工业级液冷电源领域实现精准设计的关键。
这种耦合始于电磁损耗。当高频电流通过电感线圈时，由磁芯损耗（磁滞与涡流）和铜线损耗（集肤效应与邻近效应）共同产生的热量，是第一热源。这股热量的产生速率，直接受到电感磁芯材料（如铁氧体、金属合金粉）的高频特性、绕线工艺及工作频率和电流波形（电磁场条件）的支配。紧接着，热效应开始反向作用于电磁性能。电感的关键参数，如感量（L）和饱和电流（Isat），会随温度变化而漂移。磁芯材料的磁导率会因温升而下降，导致感量降低；同时，线圈的电阻增加，进一步加剧损耗，形成“损耗升温-性能下降”的潜在恶性循环。更重要的是，在液冷系统中，电感产生的热量需要通过灌封胶（如果存在）、电感自身结构、PCB铜箔，最终传导至冷却液被带走。这个热传导路径的效率，直接决定了电感本体的稳定工作温度（Tj），进而决定了其长期工作的电气参数稳定性。最复杂的相互作用发生在热与流的界面上。冷却液的流速、流量、流道设计以及其热物理属性（比热容、导热系数），共同构成了流场的散热能力。流场决定了冷板表面的温度分布（温度场），而这个温度分布又反过来作为热传导的“边界条件”，深刻影响着电感内部的热流路径和温度梯度。若流场设计不佳，即使在整体散热充足的液冷系统中，特定电感也可能因处于流道“死区”而局部过热，使其实际温升远高于理论预期。

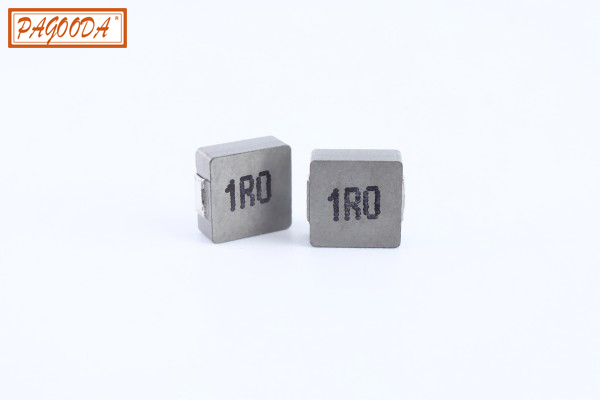

平尚科技在服务液冷电源客户时，正通过工程实践应对这一耦合挑战。例如，针对紧凑型一体成型功率电感，通过有限元分析优化其内部绕线与磁粉的分布，在源头上降低高频涡流损耗；同时，结合冷板流道仿真数据，在设计阶段就推荐电感在PCB上的最佳安装位置与朝向，确保其底部导热焊盘能高效对接高流速区域，最大化利用流场散热能力。此外，通过采用耐高温、高导热率的封装材料，确保热量能顺畅地从发热核心导出至冷却界面。因此，对液冷环境下贴片电感多物理场耦合的深刻理解，是将电源设计从“电路连通”提升至“系统可靠”的必经之路。平尚科技通过将电磁设计、热仿真与对冷却系统的认知相结合，致力于让每一颗电感都能在液冷系统复杂的物理交响中，找到其最稳定、高效的运行基点，为AI算力的持续稳定输出保驾护航。
