PoE++ 极致赋能：90W供电端口中的贴片电感与MOS管热设计

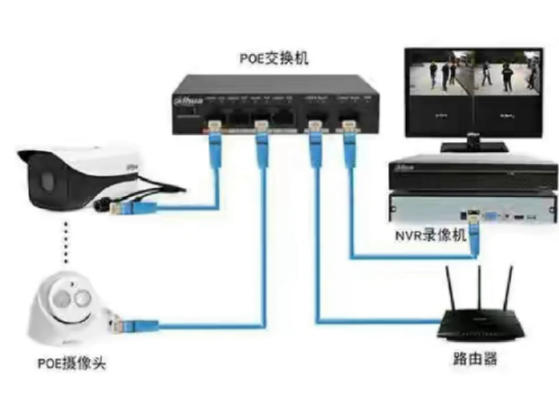

以太网供电（PoE）技术演进至PoE++（802.3bt Type 4）标准，单端口功率攀升至90W以上，这为无线接入点、高清摄像机和物联网网关等设备带来了“一线通”的极致便利。然而，对于提供这一功能的交换机或供电设备而言，其内部PoE供电模块的设计，尤其是功率转换部分，正面临前所未有的热密度挑战。在为单端口提供高达90W功率的狭小空间内，DC-DC转换电路中的贴片功率电感与功率MOS管成为了两大主要热源。它们的热设计不再是各自独立的课题，而是一个必须协同考虑、系统优化的整体。平尚科技凭借在工业级网络能源领域的实践经验，深刻理解这种协同设计是保障高密度PoE++交换机稳定运行的关键。

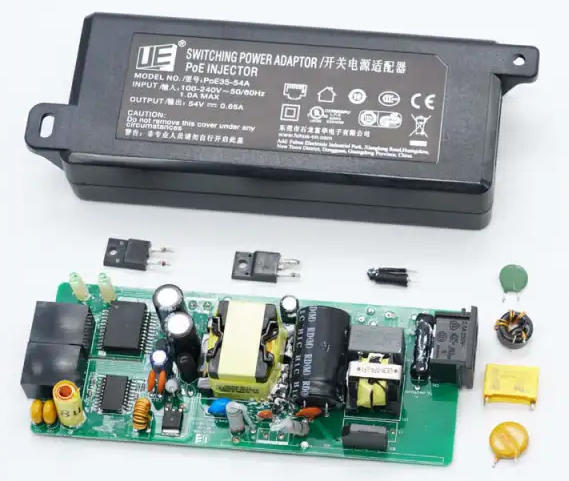

在典型的PoE++供电模块中，输入的高压直流电（如50-57V）需要通过一个高效率的隔离或非隔离DC-DC转换器，降压至设备所需的电压（如12V）。此转换核心通常采用同步Buck拓扑，其中至少包含一个控制MOS管、一个同步整流MOS管以及一个关键的储能贴片电感。当功率达到90W级别，即使在94%的高转换效率下，仍有超过5W的损耗以热能形式释放在这小小的电路区域内，其中MOS管的开关与导通损耗、电感的铜损与铁损是主要来源。

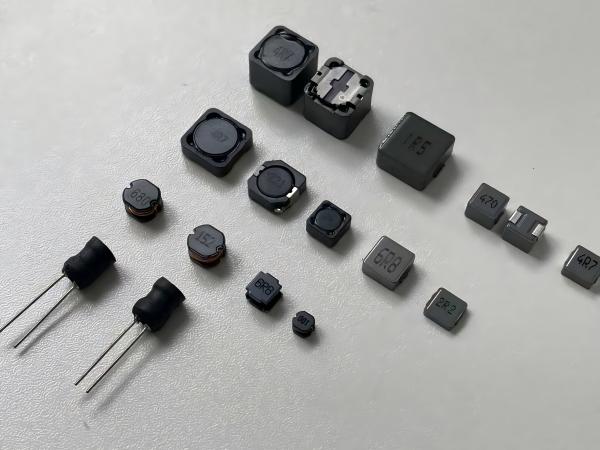

热源的特性与封装选择决定了热量产生的初始形态和传导路径。对于贴片电感，其损耗产生的热量相对均匀地分布在整个磁芯和绕组中。在PoE++这类对高度敏感的应用中，低矮的 “一体成型功率电感” 或 “磁屏蔽绕线电感” 成为主流。这类封装结构紧凑，热量主要通过底部焊盘和少量侧面传导至PCB。国内先进的制造工艺已能使这类电感在100℃环境温度下持续工作，饱和电流下降率控制在预设范围内，其底部的金属散热垫能通过过孔与PCB内层大铜面有效连接，成为主要散热路径。而对于MOS管，其损耗集中在芯片的微小面积上，峰值热流密度极高。因此，其封装的热设计更为关键。传统的SOP-8封装热阻（RθJA）较大，已难以满足需求。目前，采用 “顶部裸露散热片”的DFN或QFN封装 是更优选择。这类封装允许热量通过顶部的金属裸露区直接向上传导，为在有限空间内加装微型散热片或导热垫提供了可能，从而构建向上至外壳或散热器的“第二散热通道”，显著降低对PCB散热的单一依赖。国内供应商已能稳定提供此类封装、性能可靠的工业级MOS管。
真正的挑战与解决方案在于热路的系统级协同。在PCB布局上，发热的贴片电感应与MOS管保持适当距离，避免热量过度集中形成“热点区域”。更重要的是，需要为它们规划出互不干扰、且高效的热流路径。一种高效的做法是：将MOS管布置在靠近PCB边缘或预设的“热桥”区域，利用其封装优势将部分热量向上导出至系统散热风道或机壳；同时，将贴片电感下方的PCB内层设计为完整的大面积铜皮，并通过阵列过孔与背面铜层相连，将电感的热量横向扩散并传导至整个PCB板，利用板卡作为“均热板”进行散热。在某些高端设计中，甚至会为PoE供电模块独立配置一块小型铝基板或散热齿片，将电感、MOS管等发热元件集中于此，实现与主PCB的热隔离与高效管理。
因此，90W PoE++端口的热设计，本质上是将贴片电感的“面状热源”与MOS管的“点状热源”通过巧妙的封装选型与PCB布局，整合进一个高效、紧凑的立体散热系统中的艺术。平尚科技通过提供热性能优化的电感与MOS管产品，并结合深度的系统热设计咨询，助力客户在方寸之间平衡功率密度与热可靠性，确保每一瓦电力都能在稳定与高效中传输，为智能化终端设备的可靠运行提供不竭的动力源泉。
