突破供电瓶颈：51.2Tbps交换芯片的MOS管选型与驱动挑战
当网络交换芯片进入51.2Tbps时代，其功耗已攀升至前所未有的水平，对其供电系统构成了终极考验。核心电源需要在极小的物理空间内，以纳秒级的响应速度，持续、稳定地提供高达数百甚至上千安培的电流。在这一极限场景下，作为电能转换“开关”的功率MOS管，其选型与驱动设计已不再是简单的参数对照，而是决定整个供电模块效率、热密度与可靠性的核心。平尚科技基于在高性能交换机电源领域的工业级技术积累，正深入应对这一系列挑战，致力于为前沿网络设备提供坚实的供电基石。

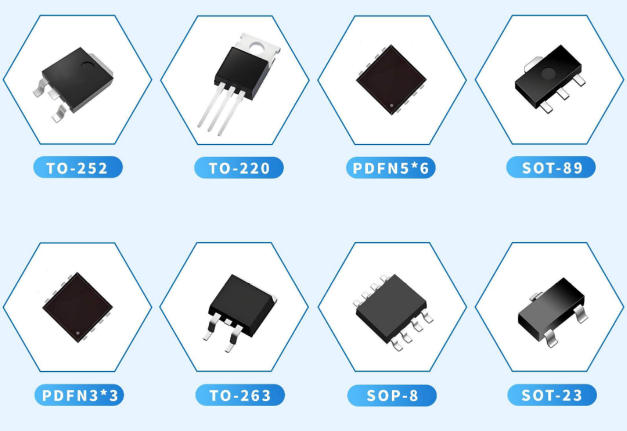

这类超高速交换芯片的供电挑战是系统性的。首先，是极高的电流密度。多相并联的电压调节器需要将高达1.5V左右的电压，以接近98%的效率输送超过800A的电流。这要求MOS管必须具备极低的导通电阻，以减少传导损耗。其次，为减小无源元件体积、提升动态响应，开关频率正向1MHz甚至更高迈进，这导致开关损耗在总损耗中的占比急剧增加，对MOS管的开关特性提出严苛要求。最后，所有这一切都必须在液冷散热环境允许的、极其紧凑的空间内实现，封装的热学和电气性能因此成为选型中与芯片参数同等重要的决定性因素。面对这些挑战，MOS管的封装选型成为首当其冲的决策点，它直接定义了性能的上限和热管理的基线。传统封装与先进封装的效能分野：过去常用的TO-263（D²PAK）等封装，由于其内部键合线带来的寄生电感（可达几个纳亨），在高频开关下会产生严重的电压尖峰和振铃，不仅增加损耗和EMI风险，也限制了开关速度的提升。为突破此瓶颈，行业已全面转向低寄生电感封装，如QFN、LGA以及更极致的晶圆级封装。以底部散热的QFN封装为例，其源极通过大面积铜柱直接连接至PCB散热焊盘，将关键回路的寄生电感降至1nH以下。国内领先的MOS管供应商已能提供采用此类先进封装、性能可靠的产品，其开关速度可比传统封装提升30%以上，同时显著降低开关噪声。封装与散热的深度耦合：在液冷环境中，热量通过PCB传导至冷板。因此，MOS管的封装必须最大化其向PCB的导热能力。双面散热封装成为高端选择，其芯片顶部和底部均能有效导热，通过“三明治”结构将热阻进一步降低。配合精心设计的内层铜箔和密集的导热过孔阵列，能将MOS管结到冷却液的总热阻优化至5-10°C/W的范围内，确保在超高电流密度下结温可控。
基于选定的先进封装，对MOS管核心电气参数的精准把握则成为性能调优的关键：
导通电阻与品质因数：在追求更低RDS(on)的同时，必须同步评估其与栅极电荷（Qg）的乘积，即品质因数。更优的品质因数意味着在给定硅面积下能实现更佳的开关性能平衡。栅极驱动优化：驱动电路必须与低Qg、低寄生电感的封装特性相匹配。需要设计具有极强峰值电流输出能力（如数安培）和极短路径的驱动电路，以克服封装和PCB布局中残留的电感，实现干净、快速的栅极电压切换，从而充分发挥先进MOS管的性能潜力。因此，为51.2Tbps交换芯片选型MOS管并设计其驱动，是一场融合了半导体物理、封装工程、热力学和高频电路设计的系统工程。它要求从“封装决定热路径和电特性”这一根本认知出发，逆向定义对芯片参数的要求。平尚科技通过整合业界先进的低电感封装MOS管解决方案，并结合深度的系统级热设计与驱动优化支持，正助力客户跨越超高速网络设备面临的供电性能鸿沟，为数据洪流的无阻交换提供高效、冷静而可靠的澎湃动力。
