为什么你的AI储能待机功耗降不下来？检查贴片电阻分压采样网络的阻值设定
AI储能系统的待机功耗，正在成为一道越来越难及格的考题。
储能系统并非时时刻刻都在满负荷充放电。夜间电网负荷低谷时、调频空闲时、设备待命时——系统处于待机状态，BMS控制板、PCS辅助电源、通信模块仍然带电运行。待机功耗越低，储能的峰谷套利效率越高、电池自放电损耗越小。行业对储能系统待机功耗的要求已经从瓦级压到了毫瓦级。工程师们排查待机功耗时，习惯性盯着电源芯片的静态电流、MCU的休眠功耗、LDO的效率曲线。但很少有人会想到——BMS和PCS控制板上那些动辄几十路的电压采样分压网络，正在夜以继日地消耗着本可以省下来的功率。
分压网络的功耗公式：阻值越大，待机越低BMS需要实时监测电池簇的电压——每串电芯的电压、总母线电压、正负极对地绝缘电阻——都需要通过分压电阻网络将高压降压后送入ADC采样。AI储能系统中，每个高压采样通道几乎都离不开电阻分压网络。分压网络的基本结构是两颗电阻串联：高压侧电阻RH（通常兆欧级）与低压侧电阻RL（通常千欧级）。RL两端的电压被送入ADC。这个分压网络本身的功耗为：P = V_bus² / (RH + RL)以800V母线电压为例，如果分压网络的总阻值为1MΩ，功耗为800²/1,000,000=0.64W。如果系统有10路电压采样，分压网络的总功耗为6.4W——这个数值在待机状态下已经相当可观。更现实的数据来自某1000V储能BMS的设计案例：每路电压采样采用两颗1206封装电阻串联构成分压网络——高压侧4颗300kΩ电阻串联（总阻值1.2MΩ），低压侧1颗10kΩ电阻接地。在800V母线电压下，单路分压网络的功耗为800²/1,210,000≈0.53W。如果BMS需要监测24串电芯电压加总母线电压，采样通道超过30路——仅分压网络的待机功耗就高达约16W。
阻值设定的工程边界：不是越高越好既然阻值越大功耗越低，那把阻值再提一档不行吗？把总阻值从1.2MΩ提升到10MΩ，功耗可以从0.53W降到0.064W——看起来非常诱人。但高阻值设计会带来三个工程挑战。- 挑战一：ADC驱动能力受限。 ADC的输入阻抗通常在几十kΩ到几百kΩ之间。如果分压网络的等效输出阻抗过高，ADC采样时会产生明显的电压跌落，导致采样值偏低。平尚科技在储能BMS参考设计中给出的经验法则是：分压网络的等效输出阻抗应小于ADC输入阻抗的1/10。这意味着在ADC输入阻抗为100kΩ时，分压网络的输出阻抗应低于10kΩ——这直接限制了低压侧电阻RL的上限。
- 挑战二：PCB漏电与污染。 高阻值分压网络对PCB表面的漏电极为敏感。助焊剂残留、灰尘、湿气形成的表面漏电路径，在几兆欧的电阻网络中可以产生可观的漏电流，直接导致采样偏差。在储能这种长期户外运行的环境中，PCB污染几乎是不可避免的。
- 挑战三：电阻精度与温漂。 高阻值贴片电阻的精度和温漂控制难度更大。1MΩ以上的厚膜电阻，TCR通常为±100ppm/℃到±200ppm/℃。在60℃的温升下，1%精度的电阻可能漂出2%到3%。对于需要精确监测电芯电压（精度要求通常±5mV）的BMS来说，这种漂移足以影响SOC估算。
AI储能分压网络的阻值设定，不是“越大越好”也不是“越小越准”，而是在功耗、精度、可靠性之间寻找平衡点。

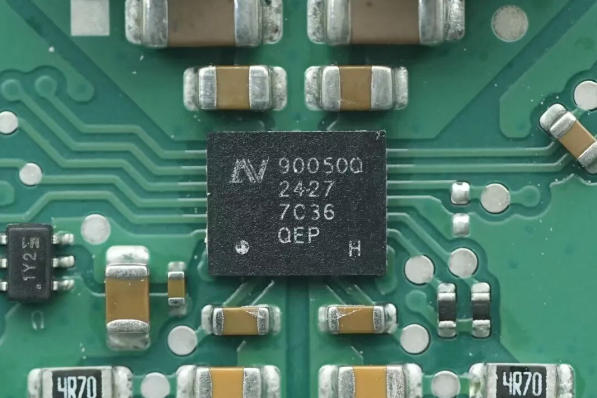

平尚科技的贴片电阻覆盖完整阻值范围，在分压网络设计中的应用遵循三个原则：- 原则一：高压侧电阻采用多颗串联而非单颗。 将1.2MΩ的总阻值拆分为4颗300kΩ串联，而非单颗1.2MΩ。多颗串联的好处是：降低单颗电阻的耐压应力、分散功耗发热、提高PCB的爬电距离裕量。
- 原则二：低压侧电阻匹配ADC输入阻抗。 根据ADC的数据手册确定最大允许输入阻抗，将RL设定在该值的1/5到1/10，既保证采样精度又控制功耗。
- 原则三：在满足精度要求的前提下，尽可能提高总阻值。 平尚科技建议在BMS电压采样中，将分压网络的总阻值设定在1MΩ至3MΩ之间。在这个区间内，功耗控制在可接受范围，同时ADC驱动、PCB漏电和电阻精度仍在可控边界内。
AI储能系统的待机功耗，不是只有电源芯片才说了算。那些藏在BMS控制板上、日夜不停地对高压母线进行分压采样的电阻网络，每一路都在消耗着毫瓦级的功率——几十路通道累积起来，就是十几瓦的待机损耗。提高分压网络的总阻值，本质上是用电路设计来换取功耗的降低。平尚科技这颗从kΩ级到MΩ级全覆盖的贴片电阻，守住的不是某一颗电阻的参数达标，而是AI储能BMS在待机状态下每一路采样通道都能以最低功耗、最高精度完成电压监测的那条底线——阻值设对了，待机功耗才能从“查不出来”变成“算得清楚”。
