液冷AI电源MOS管开关振铃引起EMC超标
在液冷AI服务器电源追求更高开关频率与功率密度的道路上，一个隐蔽却顽固的挑战日益凸显：MOS管高速开关过程中产生的电压/电流振铃，不仅会加剧器件应力、降低效率，更会通过空间辐射或传导耦合，导致电磁兼容性（EMC）测试超标，影响整机认证与稳定运行。与风冷环境相比，液冷系统因其高密度的金属冷板与封闭结构，可能无意中改变了电磁场的分布与传播路径，使得某些频段的干扰更难抑制。平尚科技在服务工业级液冷电源客户时发现，MOS管的封装寄生参数及其与PCB布局的相互作用，是解构这一难题的关键切入点。

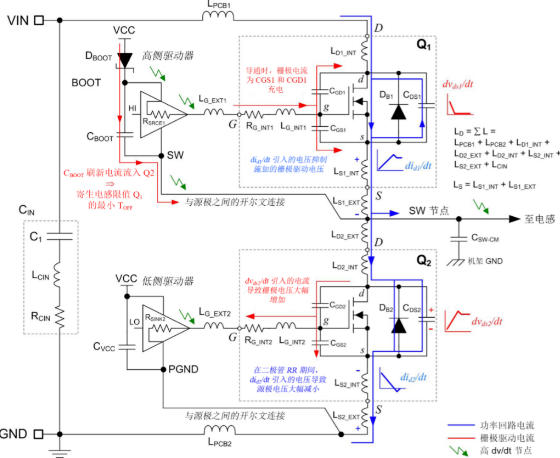

开关振铃的本质，是MOS管在快速导通和关断时，其寄生电容（Coss、Cgd、Cgs）与回路中的寄生电感（主要是PCB走线电感、封装引线电感）构成的高频LC谐振电路被激发。液冷环境带来的影响是双面的：一方面，高效的散热允许MOS管在更高电流和频率下工作，这放大了开关动作的强度；另一方面，大面积金属冷板在提供散热路径的同时，也可能成为干扰能量的反射面或耦合通道，改变辐射发射的特性。

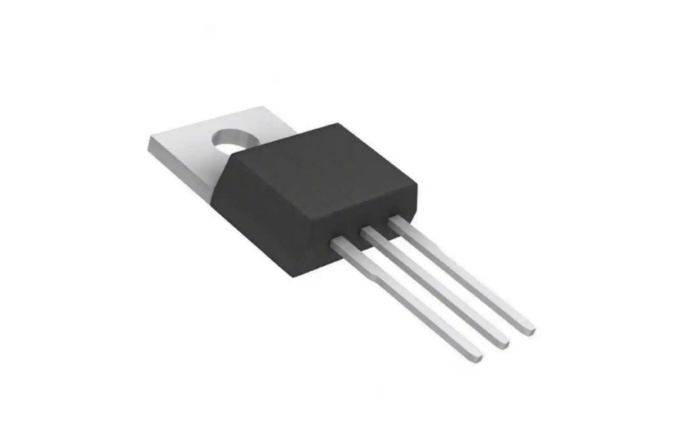

在这一背景下，MOS管的封装形式从简单的物理保护外壳，演变为决定其高频开关行为与EMI性能的“电气外形”。不同的封装（如TO-220， TO-263， QFN， DFN， LGA等）因其内部引线框架的结构、长度和布局，直接决定了封装寄生电感（L<sub>package</sub>） 的大小。传统插件或带长引脚的封装（如TO-220），其源极引线电感可达几个纳亨（nH），这在高频下会成为显著的振铃能量“储存器”。而先进的低电感封装（如底部散热的QFN、DFN或DirectFET™类型），通过将源极连接以大面积阵列的方式直接引出至PCB，将关键回路的寄生电感降低了一个数量级（可降至1nH以下）。这对于同步Buck变换器的下管尤为重要，因为其源极电感会直接影响开关速度和栅极驱动回路稳定性。
平尚科技在协助客户进行液冷电源的EMC设计优化时，尤其关注以下几点封装与布局的协同：
- 选择低电感封装：优先推荐采用源极与散热底板直连的贴片封装MOS管。这类封装不仅热阻低，利于液冷散热，更从根本上减少了高频电流回路的寄生电感，从源头抑制振铃幅度。
- 优化PCB布局以匹配封装：再好的低电感封装，也需要配合极致的PCB布局才能发挥效果。这要求功率环路（输入电容->上管->下管->输入电容）的面积必须最小化。对于采用QFN等封装的MOS管，需要在其正下方的PCB层铺设完整、低阻抗的铜平面作为电流返回路径和散热面，并密集布置过孔阵列以降低电感。
- 驱动回路与吸收电路的精调：即使选择了最优封装，仍需要结合栅极电阻（R<sub>g</sub>） 的调整来控制开关速度，在效率与EMI之间取得平衡。对于残余的振铃，可在MOS管漏源极之间并联适当的RC吸收电路或小容值、低ESL的贴片电容，有针对性地阻尼特定频率的振荡。
因此，解决液冷AI电源中MOS管开关振铃引起的EMC超标，是一项将器件选型、封装认知与板级电磁设计深度融合的系统工程。平尚科技通过将低寄生电感封装MOS管的选型与基于电流回路最小化的PCB布局指南相结合，帮助客户从物理根源上驯服开关噪声，确保液冷带来的散热优势不会在电磁干扰的战场上被抵消，从而为高可靠、低噪声的AI算力心脏铺平道路。
