高温高湿反偏试验90%失效，贴片二极管在AI储能户外一体柜的防潮薄弱点

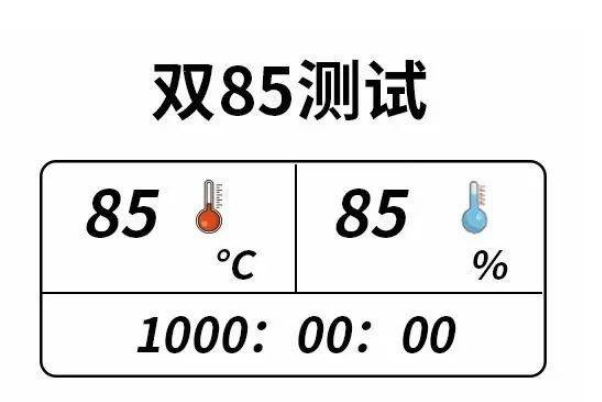

AI储能户外一体柜正在成为工商业储能的主流形态。IP65甚至IP67的防护等级，-30℃至50℃的宽温运行能力——这些参数写在产品手册上，看起来足以应对任何户外环境。但真正让工程师夜不能寐的，不是暴雨冲刷，也不是酷暑严寒，而是那些看不见的水汽——它们无孔不入地渗透进贴片二极管的封装体内部，在高温和反向偏压的共同作用下，悄悄腐蚀着芯片的钝化层，直到某一天漏电流突然飙升，二极管彻底失效。H3TRB：撕开“防护等级”的照妖镜高温高湿反偏试验（High Humidity High Temperature Reverse Bias，H3TRB）是AEC-Q101车规认证的核心测试项目之一。标准测试条件为85℃、85%相对湿度、施加80%额定反向电压，持续1000小时。这个试验模拟的是电子元器件在户外高湿环境中长期承受反向电压的极端工况——恰恰是AI储能户外一体柜中贴片二极管的真实工作状态。
AEC-Q101是汽车电子委员会制定的分立半导体器件可靠性认证标准。通过AEC-Q101认证的器件，在H3TRB测试中必须满足严格的失效判据。然而，一项针对功率半导体模块的对比研究显示：采用玻璃钝化技术的样品在H3TRB测试中全部失效，而采用聚酰亚胺钝化的样品全部通过。另一项针对650V SiC-JBS二极管的H3TRB试验中，39颗样品经过1000小时测试后，大部分出现了不同程度的漏电流增大，其中一颗器件漏电流急剧飙升并失去了耐压能力。90%的失效率，不是个别现象，是钝化层材料和封装工艺缺陷在高温高湿环境下的集中爆发。防潮薄弱点一：钝化层——芯片的最后一道防线贴片二极管的芯片表面覆盖着一层钝化层，用于保护PN结免受外界环境侵蚀。钝化层的材料和工艺，直接决定了器件在高温高湿环境下的生存能力。玻璃钝化是传统工艺，在芯片表面沉积一层玻璃态二氧化硅。玻璃钝化的优势是致密、绝缘性好，但有一个致命缺陷——玻璃与金属之间的热膨胀系数差异较大。在H3TRB的85℃高温和反复热循环中，钝化层与金属电极之间产生热应力，导致钝化层开裂、分层。水汽沿着裂纹渗入芯片表面，在反向偏压的作用下引发漏电流激增。微观分析显示，失效器件的钝化层下方出现了树状结构（water treeing），这些非晶态结构由玻璃钝化层中铅元素的局部溶解形成。聚酰亚胺钝化则完全不同。这种有机高分子材料具有良好的柔韧性和与金属相近的热膨胀系数，在温度循环中不易开裂。采用聚酰亚胺钝化的样品在H3TRB测试中全部存活——同样的测试条件，不同的钝化材料，生与死的分界线就在这里。防潮薄弱点二：塑封料——水汽的“高速公路”贴片二极管的塑封料（环氧树脂）并非绝对致密。在85℃/85%RH的高温高湿环境中，水汽分子会透过塑封料缓慢渗透到芯片表面。一旦钝化层存在微裂纹，水汽就会直达PN结区域。水汽在反向偏压下的破坏机制主要有三种：水分子本身具有一定的导电性，在芯片表面形成漏电通路；水汽中的杂质离子在电场作用下发生电化学迁移（ECM） ，在芯片表面生长出导电枝晶；水汽吸附在钝化层表面改变界面电荷分布，导致终端电场重新分布，耐压能力下降。
防潮薄弱点三：MSL等级——被忽视的“有效期”
贴片二极管的潮湿敏感等级（MSL）决定了器件从防潮袋取出后到完成回流焊之间的可用时间。MSL等级数字越大，暴露时间越短——MSL 3级器件在30℃/60%RH环境下必须在72小时内完成贴片和回流焊。如果贴片二极管在SMT产线上暴露时间过长，吸收了环境中的水汽，回流焊的高温（峰值可达260℃）会使水汽瞬间汽化，产生“爆米花效应”——封装体开裂、分层。这种微观损伤在出厂测试中可能不会立即表现为电气参数失效，但到了户外高湿环境中，裂纹就成了水汽快速渗透的通道。华南某AI数据中心配套的户外储能一体柜项目提供了一个完整的警示。该项目采用IP65防护等级的户外柜体，投运14个月后，PCS控制板上的整流二极管批量出现反向漏电流异常升高——常温下漏电流从标称的微安级上升到毫安级，部分通道的漏电流甚至超过了10mA，导致控制板功耗异常升高、采样信号失真。失效分析显示，这些贴片二极管的钝化层为玻璃钝化工艺，在H3TRB等效工况下（柜内实际温度约75℃、相对湿度约80%、持续反向偏压）运行14个月后，钝化层出现了微裂纹，水汽渗入导致芯片表面形成了导电枝晶。更关键的是，该批次二极管的MSL等级为3级，而代工厂在SMT环节的暴露时间超过了72小时——回流焊过程中已埋下了微裂纹隐患。
平尚科技提供了更高规格的贴片二极管替代方案：采用聚酰亚胺钝化工艺，MSL等级达到1级（30℃/85%RH环境下可无限期存放），工作结温范围覆盖-55℃至+150℃。替换后，该储能柜已连续运行超过8个月，反向漏电流始终稳定在标称值以内，未再出现任何高温高湿相关的二极管失效故障。
AI储能户外一体柜的IP65防护等级，防得住暴雨冲刷，防不住水汽分子的无孔不入。贴片二极管在85℃/85%RH的H3TRB试验中90%的失效率，撕开的不只是一颗器件的可靠性面具，更是整个户外储能行业对“防潮”二字的认知盲区。钝化层是玻璃还是聚酰亚胺、MSL等级是1还是3、封装体有没有在回流焊中埋下微裂纹——这些藏在数据手册犄角旮旯里的细节，在户外高湿环境中就是生与死的分界线。平尚科技这颗聚酰亚胺钝化、MSL1级的贴片二极管，守住的不是一颗器件的漏电流指标，而是AI储能户外一体柜在南方梅雨季、沿海高湿区里安安稳稳跑完10年设计寿命的那条底线。
