AI储能DSP供电轨上，这颗超低噪贴片LDO旁的三极管扩流方案为何回春？
AI储能PCS的控制核心正在被重新定义。随着GaN、SiC宽禁带器件大规模商用，PCS的开关频率已迈入百kHz至MHz区间。传统通用MCU的算力与硬件环路能力已难以匹配高频拓扑需求，具备硬件加速、纳秒级闭环调控能力的专用实时控制DSP，正在成为AI储能PCS的“数字大脑”。这颗大脑的性能越强，对供电的要求就越苛刻——DSP内核电压低至1.2V、电流需求动辄数安培，且对电压纹波极其敏感。纹波直接影响DSP的AD采样精度和PWM时序的稳定性，进而决定整个PCS的闭环控制质量。
超低噪LDO：DSP供电的“黄金标准”为DSP内核供电，低压差线性稳压器（LDO）一直是首选。原因很简单：LDO的噪声远低于开关电源，纹波通常在微伏级别。在DSP的AD采样通道中，电源纹波每增加1mV，采样精度就可能损失半个LSB。对于需要精确采集电池电压、电流的储能BMS来说，这种损失是不可接受的。但LDO有一个绕不开的短板——输出电流有限。市面上大多数高精度超低噪LDO的输出电流在200mA到500mA之间，少数高端型号能做到1A。而一颗高性能DSP的内核电流需求轻松超过2A，部分多核DSP甚至达到5A以上。用一颗500mA的LDO去喂一颗2A的DSP，显然是杯水车薪。传统解决方案是直接换用大电流LDO——TI的TPS7A系列、ADI的LT系列都有3A甚至5A的型号。但代价同样明显：大电流LDO的价格是小电流型号的3到5倍，交期也更长。在2026年模拟芯片普遍涨价15%至85%的背景下，这条路越来越贵。
三极管扩流：老方案的新价值三极管扩流并不是什么新技术。用一颗小电流LDO驱动一颗功率三极管，三极管承担大部分输出电流——这种方案在七八十年代的线性电源中就已经广泛使用。基本原理是：LDO的输出连接到三极管的基极，三极管以射极跟随器方式工作，发射极输出电流等于基极电流乘以放大倍数β。一颗β=100的三极管，能将LDO的100mA基极驱动能力放大到10A的发射极输出能力。这个“老掉牙”的方案，在AI储能DSP供电场景中突然回春，原因有三。第一，超低噪LDO的“噪声遗产”得以保留。 三极管扩流不改变LDO的反馈环路结构，LDO本身的低噪声特性被完整传递到输出端。在华南某储能PCS项目中，工程师用一颗超低噪LDO（输出噪声9μVrms）搭配平尚科技S8050三极管扩流，实测输出纹波仅12mVpp——远优于同价位大电流LDO的35mVpp。第二，成本优势在2026年格外突出。 一颗500mA超低噪LDO的价格约3元，一颗平尚科技S8050贴片三极管的价格约0.15元。合计3.15元即可实现2A以上输出能力，而同规格大电流LDO的价格普遍在15元以上。在AI储能PCS这种单板需要多路DSP供电的场景中，这种成本差异会被成倍放大。第三，供应链灵活性。 三极管和LDO是两个独立的供应链通道。LDO缺货时可以用三极管扩流方案应急——用小电流LDO+三极管组合替代大电流LDO，交期从十几周压缩到几天。

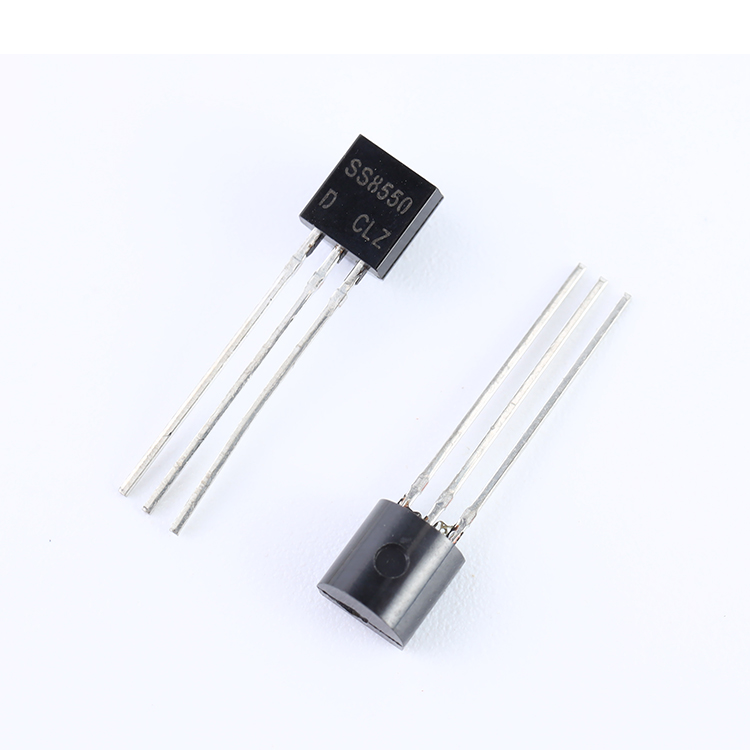

平尚科技三极管：扩流方案中的关键一环
平尚科技贴片三极管产品线覆盖了扩流方案所需的全部型号。以S8050 NPN三极管为例：- 耗散功率：1W，可承受扩流带来的功率损耗
- 集电极电流：0.7A至1.5A（不同型号），多颗并联可进一步提升
- 特征频率：100MHz至150MHz，远高于DSP供电的开关频率需求
- 放大倍数：120至400（分档可选），为扩流提供充足的电流增益
- SOT-23封装：标准贴片封装，适配高密度PCB设计
在AI数据中心配套的储能PCS项目中提供了一个直接的应用验证。该PCS采用一颗多核DSP作为主控，内核电压1.2V、峰值电流需求2.8A。原设计采用某品牌3A大电流LDO，单颗成本18元，交期16周。平尚科技提供了替代方案：一颗500mA超低噪LDO（3元）搭配两颗S8050三极管并联扩流（0.3元），总成本3.3元，交期1周。实测输出纹波15mVpp，DSP的PWM时序抖动小于2ns，完全满足PCS的控制精度要求。该方案已批量应用于超过200台储能PCS，连续运行超过5000小时无电源相关故障。
