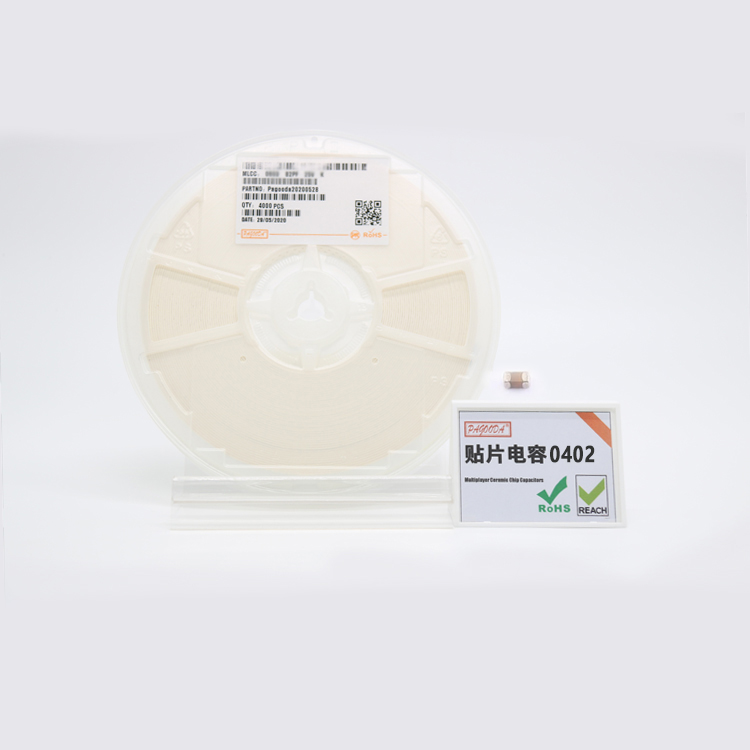

精密零温漂贴片电容 0402 NP0 12P 50V 高频时钟谐振电容
项目 | 参数标准 |
|---|
封装尺寸 | 0402（公制 1005：1.0mm 长 × 0.5mm 宽） |
标称容量 | 12pF |
容量精度 | ±5%（J级精密公差） |
介质材质 | NP0/COG 一类零温漂高频陶瓷介质 |
额定电压 | DC 50V |
工作温度区间 | -55℃ ~ +125℃ |
温变特性 | 全温区近乎零温漂，温变率≤±30ppm/℃ |
等效串联电阻 ESR | 超低ESR，高频损耗极小，无信号衰减 |
自谐振频率 | 高自谐振频率，高频工况性能稳定无失真 |
端电极结构 | 铜内电极 + 镍阻挡层 + 锡外层，高焊锡性、防氧化耐焊接 |
环保标准 | RoHS、无卤合规 |
包装方式 | 7寸卷带编带包装，适配全自动贴片生产 |
1. 专为储能BMS精密采样电路、PCS逆变系统主控时钟回路、工业高频振荡电路、智能设备晶振起振模块、射频信号微调匹配电路设计，是高频精密电路中时钟负载匹配、高频谐振校准、精密信号滤波、阻抗微调、相位补偿的核心元器件。可有效解决高低温环境下设备频点漂移、时钟时序错乱、采样数据偏差、通信信号不稳定等问题，持续保障储能电控系统、高频精密设备运行精准、稳定、抗干扰能力强。
2. 采用NP0/COG一类高频零温漂陶瓷介质，搭配多层独石精密叠层工艺，电气性能极致稳定，工作温度范围 -55℃~+125℃，全温区容量几乎无漂移、无老化衰减、无参数偏移；产品标称容量12pF，J级±5%精密公差，批量参数一致性高，额定耐压50V，充足的耐压余量可抵御回路瞬时尖峰电压，高频损耗极低、漏电流趋近于零，长期连续工作性能恒定。
3. 经典0402贴片封装，尺寸小巧、结构坚固，兼顾PCB高密度集成布局与自动化焊接稳定性，完美适配储能控制板、工控精密小板、射频高频模组紧凑化布线需求；兼容全自动高速贴片、无铅回流焊量产工艺，电极附着力强、耐高温、不易分层开裂，量产良率高，适合精密电子设备大批量标准化生产。

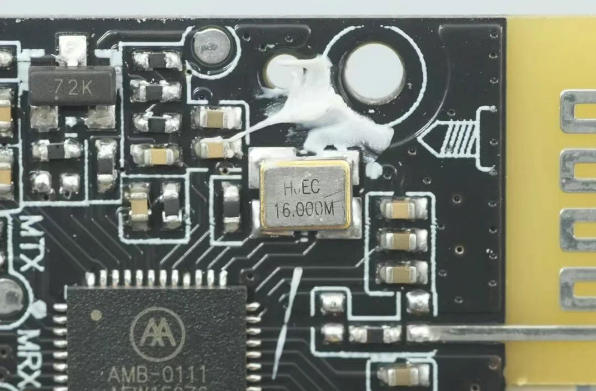

4. 具备超低寄生电感、超低等效串联电阻特性，自谐振频率高，高频响应速度灵敏，在晶振振荡、高频谐振、精密采样、射频匹配等回路中，无信号衰减、无相位失真、无频点偏移，可精准匹配晶振负载参数，稳定系统基准时钟，滤除高频杂波干扰，从根源改善设备通信丢包、时序偏移、采样失准等高频电路常见故障。
5. 经过严苛温度循环、湿热老化、高压耐久、振动冲击等全维度可靠性测试，产品结构致密稳定，防潮、防尘、抗震、耐高温性能优异，符合UL94 V-0阻燃标准与RoHS无卤环保规范，可长期适配户外储能、工业高低温交变、复杂电磁干扰等严苛工况，满足设备长期不间断稳定运行需求。
使用场景
广泛应用于新能源储能、工业自动化控制、射频通信、精密智能电子等领域，核心承担晶振时钟匹配、高频谐振校准、精密采样滤波、射频阻抗微调、高频信号降噪功能。重点适配储能PCS逆变主控时钟电路、BMS高精度电压电流采样回路、工控MCU高频振荡电路、无线通信信号匹配电路、精密仪器信号调理电路。有效弥补常规电容温漂大、高频性能差的短板，解决设备频点偏移、时序紊乱、采样不准、通信不稳定等问题，是高频精密电控系统、储能设备稳定运行的核心基础元器件。
产品优势
- NP0零温漂专属介质，全温区容量参数基本无变化，彻底规避高低温温差环境导致的频点漂移、时钟偏移问题，环境适配性远超X5R/X7R二类陶瓷电容，适配户外储能严苛工况。
- ±5%高精度容量公差，批量参数离散性极小，可实现高频电路精准匹配与频点校准，保障多台储能、工控设备性能高度统一，适配标准化批量生产。
- 50V高额定耐压，安全冗余充足，可有效抵御高频回路瞬时过压、电压尖峰，杜绝电容漏电、击穿、参数失效问题，大幅提升高频电路运行安全性与稳定性。
- 超低寄生参数、高频损耗近乎忽略，高频工作无信号衰减、无相位失真，谐振匹配、滤波降噪效果优异，可有效提升整机EMC抗干扰性能，助力设备顺利通过电磁兼容测试。
- 0402通用标准封装，焊接性能稳定、量产不良率低，兼顾设备小型化集成设计与自动化生产需求，有效节省PCB布局空间，降低整机量产成本。
平尚优势
- 深耕新能源储能、工控精密高频元器件配套领域，可全系列供应不同封装、容值、精度的NP0高频精密电容，精准匹配时钟谐振、射频匹配、精密滤波、信号微调等各类高端电路设计方案。
- 全流程严苛品控管理，每批次产品均经过容量精度分选、高低温循环测试、高频性能检测、耐压老化测试，核心参数100%筛查，保障批量一致性与长期运行稳定性。
- 常规高频精密型号常备现货库存，标准7寸编带包装适配全自动贴片产线，48小时快速发货，全力保障客户产线不间断量产交付。
- 免费提供样品测试与专业技术支持，协助客户完成晶振负载匹配、高频电路调试、PCB寄生参数优化，高效解决高频频偏、信号干扰等研发难题，降低试错成本与研发周期。
