高频精密贴片电容 0402 NP0 100J 50V 时钟谐振专用电容
项目 | 参数标准 |
|---|
封装尺寸 | 0402（公制 1005：1.0mm 长 × 0.5mm 宽） |
标称容量 | 10pF（丝印代码 100） |
容量精度 | ±5%（J 级精密公差） |
介质材质 | NP0/COG 一类零温漂高频陶瓷介质 |
额定电压 | DC 50V |
工作温度区间 | -55℃ ~ +125℃ |
温变特性 | 全温区近乎零漂移，温变率≤±30ppm/℃ |
等效串联电阻 ESR | 超低ESR，高频损耗极低，信号无衰减 |
自谐振频率 | 高自谐振频率，高频工况性能稳定无失真 |
端电极结构 | 铜内电极 + 镍阻挡层 + 锡外层，耐焊接、防氧化、高可靠 |
环保标准 | RoHS、无卤合规 |

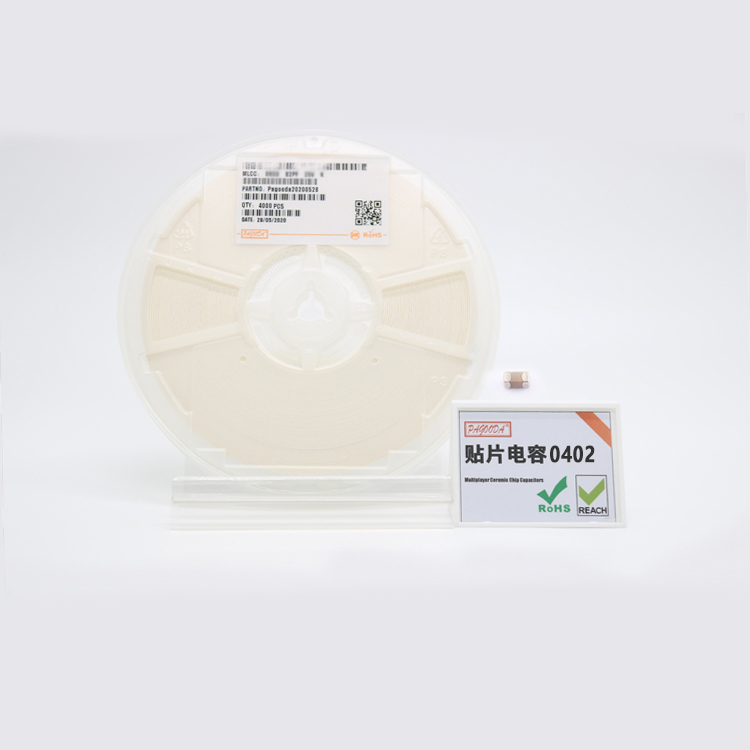

包装方式 | 7寸卷带编带包装，适配全自动贴片生产 |
1. 专为储能BMS精密采样电路、PCS逆变主控时钟回路、工控高频振荡电路、MCU晶振起振电路、射频信号匹配回路设计，是高频精密电路中时钟负载匹配、高频谐振校准、精密信号滤波、阻抗匹配、相位补偿的核心被动元器件。可有效规避温度变化带来的频点漂移、时钟偏移、采样误差、通信不稳定等问题，保障储能控制时序精准、高频信号纯净，大幅提升整机系统运行精度与稳定性。
2. 采用NP0（COG）工业级一类高频陶瓷介质，多层独石精密叠层工艺，具备极致的温度稳定性与电气一致性，工作温度范围 -55℃~+125℃，全温区容量几乎无漂移、无老化衰减；标称容量10pF，J级±5%高精度容差，参数离散性极小，额定耐压50V，耐压余量充足，漏电流极低、高频损耗微小，长期工作参数恒定，适配各类高低温高频严苛工况。
3. 0402标准贴片封装，尺寸适中、结构稳固，兼顾小型化布局与焊接可靠性，适配储能高密度PCB控制板、微型射频模组、精密工控小板紧凑布线设计；兼容全自动高速贴片、无铅回流焊量产工艺，电极附着力强、耐高温焊接、不易分层开裂，批量生产良率高，适合精密电子设备规模化装配。

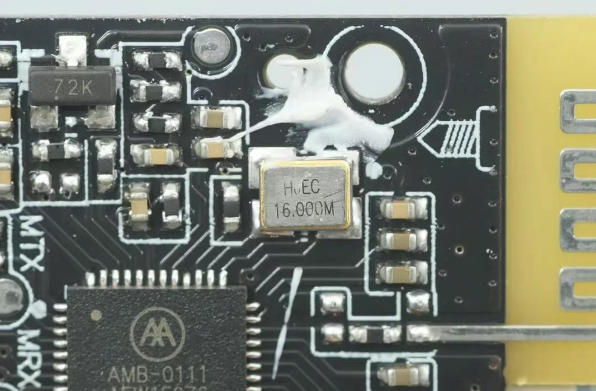

4. 拥有超低寄生电感、超低ESR特性，自谐振频率高，高频响应速度快，在晶振振荡、高频谐振、信号采样等回路中无信号衰减、无相位失真、无频点偏移，可精准匹配晶振负载参数，稳定系统基准时钟，滤除高频杂波干扰，有效解决设备通信丢包、时序错乱、采样数据偏差等常见故障。
5. 经过温度循环、湿热老化、高压耐久、振动冲击等全维度可靠性测试，结构致密坚固，防潮、抗震、耐高温、抗电磁干扰能力优异，符合UL94 V-0阻燃标准与RoHS无卤环保规范，可长期在户外储能、工业温差交变、复杂电磁环境下稳定运行，满足设备长期高可靠工作需求。
使用场景
广泛应用于新能源储能、工业控制、射频通信、精密智能电子领域，核心用于晶振时钟匹配、高频谐振校准、精密采样滤波、射频阻抗匹配、高频信号降噪。重点适配储能PCS主控时钟电路、BMS高精度电压电流采样回路、工控MCU振荡电路、无线通信高频匹配电路、精密仪器信号调理电路。专门解决普通材质电容温漂大、高频失效、频点偏移导致的设备工作异常问题，是储能及工业精密高频电路保障时序精准、信号稳定、采样准确的关键元器件。
产品优势
NP0零温漂介质特性，全温度区间容量基本无变化，彻底杜绝高低温环境下时钟飘移、频点偏移问题，环境适配性远超X5R/X7R二类电容，适配户外储能严苛工况。
J级±5%高精度容量公差，批量参数一致性极高，可实现电路精准匹配与校准，保障多台储能设备、工控设备性能统一，适合标准化批量生产。
50V高耐压设计，安全余量充足，可有效抵御高频回路瞬时电压尖峰，杜绝漏电、击穿、参数失效问题，提升高频电路运行安全性与稳定性。
超低高频损耗、低寄生参数，高频工作无信号衰减、无相位失真，高频滤波与谐振匹配效果优异，助力设备顺利通过EMC电磁兼容测试。
0402经典通用封装，焊接稳定性强、量产良率高，兼顾小型化与可靠性，适配设备高密度集成设计，有效降低量产不良率与生产成本。
平尚优势
长期深耕储能、工控、精密高频元器件配套，可全系列供应多封装、多精度、多容值NP0高频电容，精准匹配时钟谐振、射频匹配、精密滤波等各类高端电路设计需求。
全流程严苛品控，每批次产品经过容量精度分选、温漂测试、高频性能检测、耐压老化测试，核心参数100%把控，批量一致性与长期稳定性优异。
常规高频精密型号常备现货，标准7寸编带包装适配全自动贴片产线，48小时快速发货，保障客户产线不间断量产交付。
免费提供样品测试与技术支持，协助客户完成晶振负载匹配、高频电路调试、PCB寄生优化，解决高频频偏、干扰等研发难题，降低试错成本与调试周期。
