高频信号处理贴片电容 0402 NP0 222K 50V 耦合谐振MLCC电容
| 项目 | 参数标准 |
|---|
| 封装尺寸 | 0402（公制 1005：1.0mm 长 × 0.5mm 宽） |
| 标称容量 | 2200pF（丝印 222） |
| 容量精度 | ±10%（K 级公差） |
| 介质材质 | NP0/COG 一类零温漂高频陶瓷介质 |
| 额定电压 | DC 50V |
| 工作温度区间 | -55℃ ~ +125℃ |
| 温变特性 | 全温区近乎零温漂，温变率≤±30ppm/℃ |
| 等效串联电阻 ESR | 超低 ESR，高频损耗极低，高频信号无衰减 |
| 自谐振频率 | 高自谐振频率，中高频区间性能稳定无失真 |
| 端电极结构 | 铜内电极 + 镍阻挡层 + 锡外层，高焊锡性、防氧化耐焊接 |
| 环保标准 | RoHS、无卤合规 |

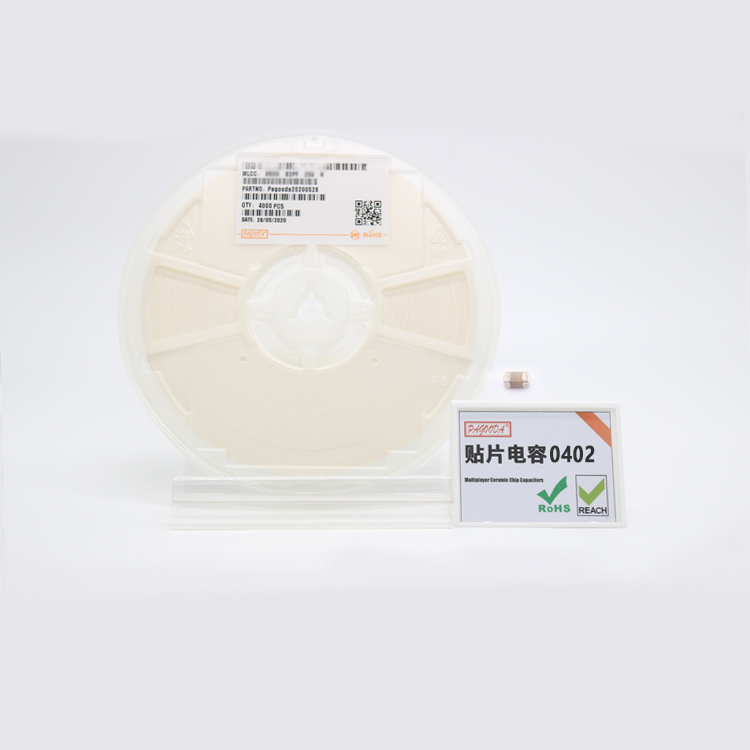

| 包装方式 | 7 寸卷带编带包装，适配全自动贴片生产 |
0402 NP0 222K 50V（2200pF）贴片电容，是 2026 年工业物联网、储能电控、无线数传、运动控制赛道需求持续上涨的高频 MLCC。主要承担高频旁路滤波、信号隔直耦合、LC 谐振回路搭建、模拟前端信号调理、EMI 高频噪声抑制、振荡回路辅助匹配等核心作用。该规格大量应用于工业无线采集模块、储能 BMS 采样板、伺服驱动信号电路、LoRa/Sub‑G 无线数传模组、便携式检测仪器、智能安防控制板。能够改善工业强电磁干扰、高低温反复变化环境下出现的信号抖动、谐振频点偏移、采样数值跳变、通信信噪比降低等问题，保障信号链路干净可靠，维持整机采样检测与无线通信的精度。
-
采用 NP0/COG 一类高频陶瓷介质，多层独石叠层工艺，‑55℃~+125℃全温区间容量几乎无漂移，不存在电压带来的容量衰减现象。对比 X7R、X5R 二类介质电容，不会随环境温度、工作电压发生明显参数偏移；标称容值 2200pF，K 级 ±10% 公差，兼顾电路性能与物料成本，批量参数离散度小；额定 DC50V 耐压，预留充足安全余量，可承受信号回路瞬时尖峰电压，漏电流低，长期连续工作电气参数稳定，不易老化失效。
-
0402 小型贴片封装，契合 2026 物联网设备小型化、模组化硬件设计趋势，支持 PCB 高密度紧凑布线；完全兼容全自动高速 SMT 贴片、无铅回流焊量产工艺，电极抗高温焊接，抗分层抗剥离，量产良率高，适合大批量工业化生产制造。
-
具备低寄生电感、低等效串联电阻、高 Q 值特性，自谐振性能优异，在 MHz 级中高频信号通路中信号衰减小、相位失真低，适用于隔直耦合、高频旁路、LC 谐振槽路、传感器前端滤波场景。滤除线路高频干扰噪声的同时完整保留有效信号，提升模拟采样、无线射频信号完整度，助力整机顺利通过 EMC 电磁兼容测试。
-
产品经过温度循环、湿热老化、高压耐久、振动冲击全套可靠性测试，结构致密抗震防潮，符合 RoHS 无卤环保标准，可长期运行于工业现场、户外物联网终端、储能机柜等复杂严苛工况。
使用场景
2026 年该规格用量最高终端：工业无线采集模块、LoRa/Sub‑G 无线数传模组、储能 BMS 信号采样板、伺服驱动控制板、便携式智能检测仪器、智能安防控制板。
核心用途：高频旁路滤波、信号隔直耦合、LC 谐振回路搭建、传感器模拟前端调理、EMI 高频噪声抑制、振荡回路辅助匹配。
弥补普通介质电容温漂大、高频 Q 值不足的短板，降低信号抖动、频点漂移风险，保障采集数据、无线通信输出稳定，是工业物联网信号链路关键被动元器件。
产品优势
- NP0 零温漂介质，宽温环境容值稳定，减少温度波动造成的信号、频点漂移，适配工业及户外物联网严苛工况。
-
2200pF 中高频主流容值，K 级公差平衡性能与成本，为 2026 工控物联网高频回路热门选型，物料通用性强。
-
50V 额定耐压，有效抵御回路瞬时尖峰电压，提升整机电路可靠性。
-
高 Q 值、低高频损耗，耦合滤波效果优异，保障高频信号完整性，增强整机 EMI 抗干扰能力。
-
0402 行业通用封装，适配市面各类 SMT 产线，7 寸编带供货，便于大规模量产，降低整机物料与生产综合成本。
平尚优势
面向新能源储能、工业物联网、射频通信多赛道，全系列供应 NP0 高频贴片电容，适配谐振、信号耦合、滤波、阻抗匹配各类电路方案。
每批次执行容量分选、高低温循环、耐压老化、高频性能抽检，严格管控批量一致性。
主流规格常备现货，7 寸编带包装，快速交付，保障客户产线连续生产。
可提供样品测试，配套元器件选型技术支持，协助调试高频信号回路，缩短硬件研发周期。
