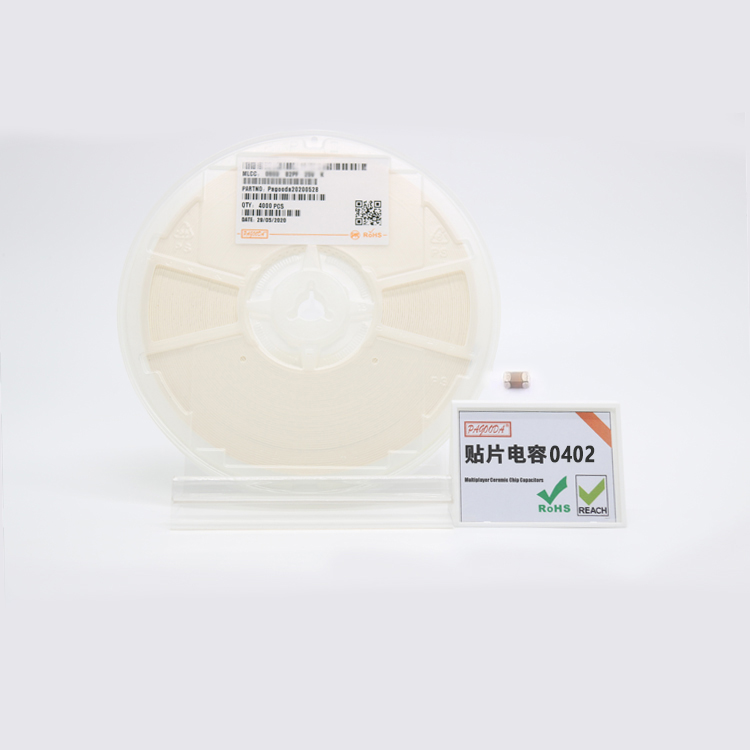

高频贴片电容 0402 NP0 102K 50V 物联网工控射频专用MLCC电容
| 项目 | 参数标准 |
|---|
| 封装尺寸 | 0402（公制 1005：1.0mm 长 × 0.5mm 宽） |
| 标称容量 | 1000pF（丝印 102） |
| 容量精度 | ±10%（K 级公差） |
| 介质材质 | NP0/COG 一类零温漂高频陶瓷介质 |
| 额定电压 | DC 50V |
| 工作温度区间 | -55℃ ~ +125℃ |
| 温变特性 | 全温区近乎零温漂，温变率≤±30ppm/℃ |
| 等效串联电阻 ESR | 超低 ESR，高频损耗极低，高频信号无衰减 |
| 自谐振频率 | 高自谐振频率，中高频区间性能稳定无失真 |
| 端电极结构 | 铜内电极 + 镍阻挡层 + 锡外层，高焊锡性、防氧化耐焊接 |
| 环保标准 | RoHS、无卤合规 |
| 包装方式 | 7 寸卷带编带包装，适配全自动贴片生产 |
1、该款 0402 NP0 102K 50V（1000pF）贴片电容为 2026 年物联网、工业控制、无线射频、储能 BMS 领域用量攀升的高频被动元器件，主要承担高频信号耦合、射频旁路滤波、LC 谐振回路、传感器信号调理、晶振振荡匹配、EMI 高频杂波抑制等功能。当前在无线传感节点、工业 PLC 信号采集板、蓝牙 / Wi‑Fi 通信模组、储能电池管理 BMS 采样电路、伺服驱动信号回路、便携式精密检测仪器中应用占比最高，有效解决设备在高低温交替、工业强电磁环境下出现的信号畸变、谐振频点偏移、采样信号抖动、射频信噪比下降等问题，保障信号链路完整干净，整机时序与通信性能稳定可靠。
2、采用 NP0/COG 一类高频陶瓷介质，多层独石叠层工艺，‑55℃~+125℃宽温范围内容量几乎无漂移，不存在容量电压衰减效应，区别于 X7R/X5R 二类介质电容，不会随工作电压、环境温度变化发生参数偏移；容值 1000pF，K 级 ±10% 公差，批量参数离散度小，额定直流 50V 耐压，留有充足电压余量，可承受信号回路瞬时尖峰电压，漏电流低，长期连续工作电气参数保持稳定，不易老化失效。
3、0402 小型贴片封装，适配 PCB 高密度紧凑布线，契合 2026 物联网设备小型化、模组化硬件设计趋势；完全兼容全自动高速 SMT 贴片、无铅回流焊生产工艺，电极结构抗高温焊接，抗分层、抗剥离，量产良率高，适合大批量工业化生产制造。
4、具备低寄生电感、低等效串联电阻，高 Q 值、自谐振频率优异，在 MHz 级中高频信号通路中信号衰减小、相位失真低，适合做信号隔直耦合、高频旁路、谐振槽路、传感器前端滤波，既能滤除线路高频干扰噪声，又可以完整保留有效信号，提升模拟采样、无线射频信号的完整度，助力设备通过 EMC 电磁兼容测试。
5、产品经过温度循环、湿热、高压耐久、振动冲击全套可靠性测试，结构致密抗震防潮，符合 RoHS 无卤环保标准，可长期运行于工业现场、户外物联网终端、储能机柜等复杂严苛工况。
使用场景
- 2026 年该规格落地最多的终端：物联网无线传感模块、工业 PLC 信号采集板、伺服控制板、蓝牙 / Wi‑Fi 射频模组、储能 BMS 电池管理系统、便携式精密测量仪器、智能家居主控板。
-
核心用途：高频信号耦合旁路、LC 谐振回路搭建、传感器模拟前端滤波、晶振振荡辅助、射频阻抗微调、高频 EMI 噪声抑制、采样回路信号调理。
-
弥补普通材质电容温漂大、高频 Q 值低的短板，防止信号抖动、频点漂移，保障采集数据、无线通信输出稳定，是工业物联网硬件信号链不可缺少的基础元器件。
产品优势
- NP0 零温漂介质，宽温环境容值稳定，规避温度变化带来信号与频点漂移，适配工业与户外物联网严苛工况。
-
1000pF 主流中高频容值，K 级合理公差，兼顾性能与成本，为 2026 物联网、工控项目高频回路常用选型，物料通用性强。
-
50V 额定耐压，适配信号回路尖峰电压冲击，提升整机可靠性。
-
高 Q 值低高频损耗，信号耦合滤波效果好，保障高频信号完整性，优化整机 EMI 表现。
-
0402 通用封装，市面 SMT 产线均可加工，7 寸编带供货，适合大规模量产，降低整机物料与生产综合成本。
平尚优势
- 适配新能源储能、工业物联网、射频通信多条赛道，可提供全系列 NP0 高频贴片电容选型支持，匹配谐振、信号耦合、滤波、阻抗匹配各类电路方案。
-
每批产品执行容量分选、高低温循环、耐压老化、高频性能抽检，管控批量一致性。
-
主流型号常备现货，7 寸编带包装，支持快速交付，保障客户产线不停线。
-
支持样品申请，提供元器件选型技术协助，协助客户调试高频信号回路，缩短硬件研发周期。
