高频零温漂精密贴片电容 0402 NP0 15P 50V 时钟射频电容
项目 | 参数标准 |
|---|
封装尺寸 | 0402（公制 1005：1.0mm 长 × 0.5mm 宽） |
标称容量 | 15pF |
容量精度 | ±5%（J级精密公差） |
介质材质 | NP0/COG 一类零温漂高频陶瓷介质 |
额定电压 | DC 50V |
工作温度区间 | -55℃ ~ +125℃ |
温变特性 | 全温区近乎零温漂，温变率≤±30ppm/℃ |
等效串联电阻 ESR | 超低ESR，高频损耗极低，高频信号无衰减 |
自谐振频率 | 高自谐振频率，全高频区间性能稳定无失真 |
端电极结构 | 铜内电极 + 镍阻挡层 + 锡外层，高焊锡性、防氧化耐焊接 |
环保标准 | RoHS、无卤合规 |

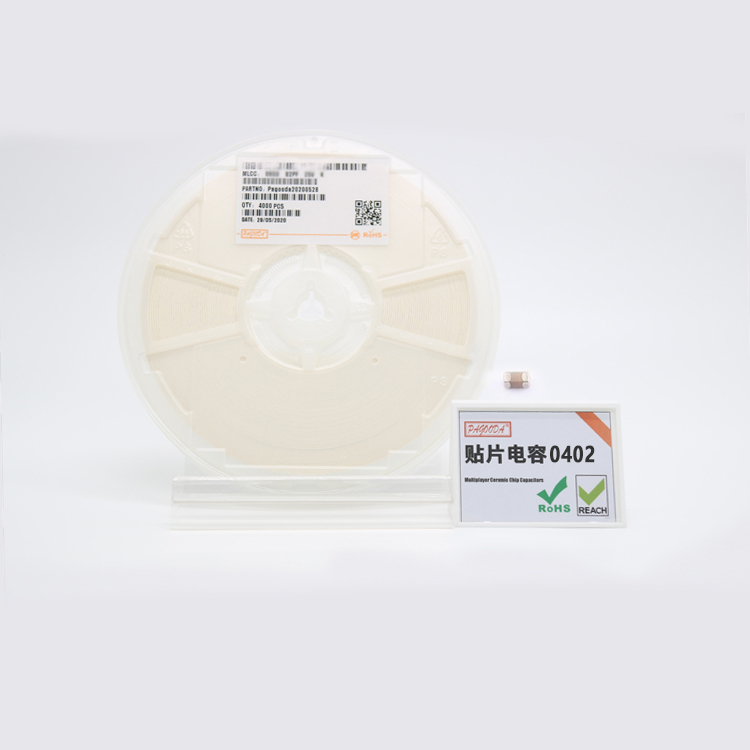

包装方式 | 7寸卷带编带包装，适配全自动贴片生产 |
1. 专为储能PCS逆变主控时钟回路、BMS精密采样校准电路、工业控制MCU振荡模块、射频通信信号匹配电路、高频精密时序系统设计，是高频电路中晶振负载匹配、高频频点校准、谐振稳频、相位补偿、精密滤波降噪的核心元器件。主要用于稳定设备基准时钟时序、修正高低温频点偏移、优化射频回路阻抗、净化高频微弱信号，有效解决储能及工控设备时钟漂移、通信灵敏度不足、采样数据偏差、谐振不稳定等问题，保障精密电控系统长期高精度、高稳定性运行。
2. 采用NP0/COG工业级一类高频陶瓷介质，搭配多层独石精密叠层工艺，具备极致的温度稳定性与电气一致性，工作温度范围 -55℃~+125℃，全温区容量近乎零漂移，无老化衰减、无参数失真；产品标称容量15pF，J级±5%高精度公差，批量参数离散性极小，参数精准统一，额定耐压50V，充足的电压余量可抵御高频回路瞬时尖峰电压，常态漏电流极低、高频损耗微小，长期连续工作性能恒定。
3. 0402标准贴片封装，体积小巧、结构坚固，兼顾PCB高密度集成布局与自动化焊接可靠性，完美适配储能小型化控制板、精密工控主板、射频高频模组紧凑化布线设计；兼容全自动高速贴片、无铅回流焊量产工艺，电极附着力强、耐高温焊接、不易分层开裂，量产良率高，满足精密电子设备大批量标准化生产需求。

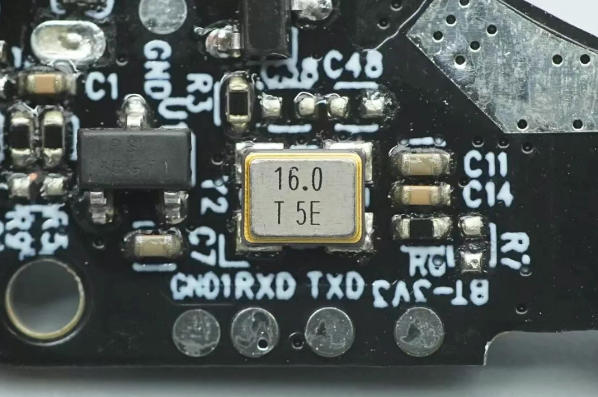

4. 具备超低寄生电感、超低等效串联电阻特性，自谐振频率高，高频响应灵敏迅速，在晶振振荡、高频谐振、射频阻抗匹配、精密采样回路中无信号衰减、无相位偏移、无频点失真，可精准匹配晶振负载参数，锁定设备基准频点，有效滤除高频杂波干扰，全面提升设备时序精度、通信稳定性与采样精准度。
5. 经过严苛温度循环、湿热老化、高压耐久、振动冲击等全维度可靠性测试，产品结构致密坚固，防潮、抗震、耐高温、抗电磁干扰性能优异，符合UL94 V-0阻燃标准与RoHS无卤环保规范，可长期适配户外储能、工业高低温交变、复杂电磁干扰等严苛工况，满足设备长期不间断稳定运行需求。
使用场景
广泛应用于新能源储能、工业自动化控制、射频通信、精密智能电子领域，核心实现晶振时钟负载匹配、高频频点校准、谐振回路稳频、微弱信号滤波、射频阻抗微调功能。重点适配储能PCS逆变主控时钟电路、BMS高精度采样校准回路、工控MCU高频振荡电路、无线通信射频匹配电路、精密仪器信号调理电路。可有效解决普通介质电容温漂大、高频性能差导致的设备频点偏移、时序错乱、采样不准、通信波动等故障，是高频精密电控系统、储能设备保障运行精度与稳定性的核心基础元器件。
产品优势
NP0零温漂高端介质，全温区容量参数基本恒定，彻底规避高低温温差环境引发的频点漂移、时钟偏移问题，温度稳定性远超常规X5R/X7R二类陶瓷电容，适配户外储能复杂严苛工况。
15pF精准容值搭配±5%J级高精度公差，可满足高频电路精细化频点校准、阻抗匹配需求，批量参数一致性极高，保障多台储能、工控设备整机性能统一，适配标准化批量生产。
50V高额定耐压，安全冗余充足，可有效吸收高频回路瞬时电压尖峰，杜绝电容漏电、击穿、参数失效风险，大幅提升高频电路运行安全性与抗电压冲击能力。
超低寄生参数、超低高频损耗，高频工况下无信号衰减、无相位失真，稳频、滤波、阻抗匹配效果优异，显著提升整机EMC抗干扰能力，助力设备顺利通过电磁兼容认证。
0402通用标准封装，焊接性能稳定、量产不良率低，兼顾设备小型化集成设计与自动化高效生产，有效节省PCB布局空间，降低整机量产成本。
平尚优势
深耕新能源储能、工控高频精密元器件配套领域，可全系列供应不同封装、容值、精度的NP0高频精密电容，精准匹配时钟谐振、射频校准、精密滤波、阻抗匹配等各类高端电路设计方案。
全流程严苛品控管理，每批次产品均经过容量精度分选、高低温循环测试、高频性能检测、耐压老化测试，核心参数100%筛查，保障批量一致性与长期运行高稳定性。
常规高频精密型号常备现货库存，标准7寸编带包装适配全自动贴片产线，48小时快速发货，全力保障客户产线不间断量产交付。
免费提供样品测试与专业技术支持，协助客户完成晶振负载匹配、高频电路调试、PCB寄生参数优化，高效解决高频频偏、信号干扰等研发难题，降低试错成本与研发周期。
