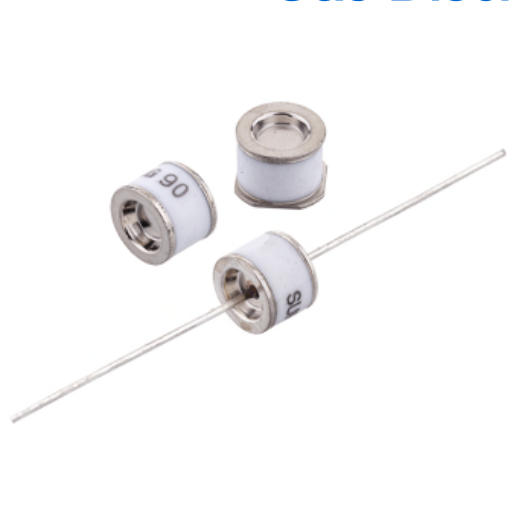

储能防雷气体放电管 2极 230V 10kA Φ8×6mm 交流侧专用型 封装尺寸 2. 采用高纯度陶瓷绝缘壳体+惰性气体密封放电腔结构，精密电极间距工艺，工作温度范围 -30℃~+85℃，适配储能机柜高温、户外昼夜温差大的极端工况，直流击穿电压230V，脉冲放电电压低、响应速度快，极间电容≤3pF，绝缘电阻≥1000MΩ，常态漏电流趋近于零，不影响线路正常信号与功率传输。 3. 标准插件封装规格Φ8×6mm（直径8mm、高度6mm），2极双向对称结构，引脚间距标准通用，适配储能PCB板交流端口紧凑布局，兼容波峰焊、手工焊接工艺，壳体采用高强度阻燃陶瓷材质，耐压抗冲击、不易老化开裂，满足批量生产与模块化装配需求。 4. 最大冲击通流容量10kA（8/20μs标准浪涌波形），可承受多次重复性雷击浪涌冲击，放电后可快速恢复高阻状态，无持续续流、无锁定导通问题，有效规避储能交流回路短路风险，击穿电压精度稳定、离散性小，整机防护一致性高，完全满足储能设备一级防雷设计余量。 5. 产品通过严苛温度循环、湿热老化、雷击冲击耐久测试，符合UL94 V-0阻燃等级与RoHS环保标准，绝缘耐压高、抗电弧能力强，失效模式为开路，无燃爆隐患，适配储能设备5-10年长期不间断运行的高可靠防护需求。

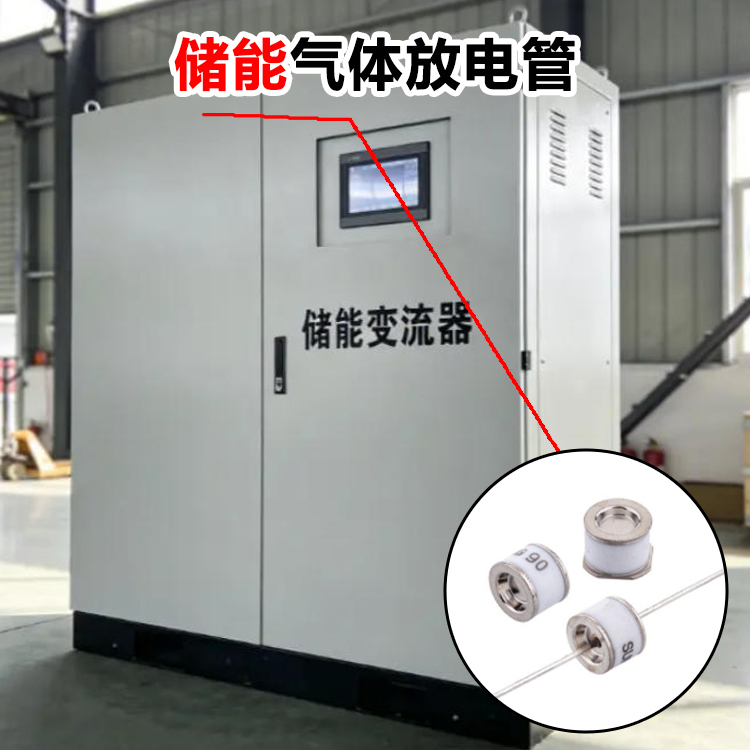

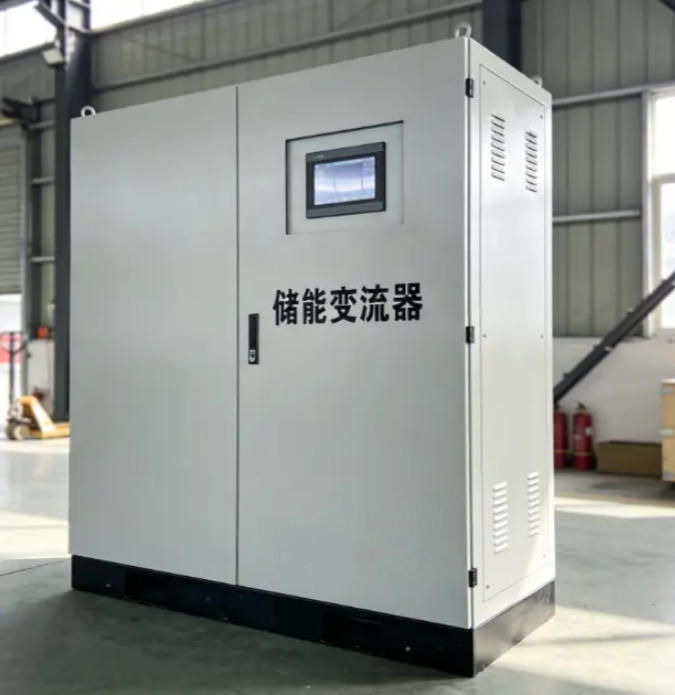

使用场景 专为储能变流器PCS交流220V/240V输入侧防雷、工商业储能整机AC端口浪涌保护、储能汇流柜交流模块、充电桩交流输入端过压防护设计，核心用于吸收电网浪涌、感应雷击、开关操作过电压，承担一级大电流泄放防护；同时可适配光伏逆变器交流侧、工业电源入口、户外通信储能设备防雷场景，尤其适合对通流能力、稳定性、安全性要求严苛的储能并网设备，是储能系统EMC防雷认证的核心防护元器件。
产品优势 230V精准击穿电压，完美匹配220V交流市电储能系统工作电压，正常工作状态下保持高阻绝缘，不影响电路运行，过压瞬间快速导通泄放，不误触发、不失效，防护逻辑精准可靠。超低极间电容≤3pF，寄生参数极小，无高频衰减、无信号干扰，不影响储能设备通信与采样精度，适配高频工况与精密控制回路，区别于普通压敏电阻的高电容干扰缺陷。 10kA大通流能力，可抵御标准8/20μs雷击浪涌冲击，可作为储能设备一级防雷主力器件，耐多次重复冲击、性能衰减极低，大幅提升储能整机防雷等级与户外抗干扰能力。 Φ8×6mm小型化陶瓷封装，结构坚固、抗震防潮、耐高温，-40℃~+125℃宽温稳定工作，无高温误击穿、低温失效问题，适配储能柜内密闭高温、户外高湿恶劣环境。 双向对称2极结构，无正负极区分，焊接安装便捷，容错率高，失效开路模式安全性高，杜绝短路起火风险，完美契合储能设备高安全、高可靠性设计标准。 平尚优势 深耕储能光伏防雷器件供应，可根据储能系统电压等级，定制90V~3600V全系列击穿电压、5kA~40kA通流规格、2极/3极结构、贴片/插件封装，满足不同层级防雷防护方案搭配需求。全流程严苛质检：每批次产品经过雷击冲击测试、高低温循环测试、绝缘耐压测试、电容参数分选，核心参数100%全检，确保批量一致性与长期稳定性，适配储能设备长期并网运行需求。 常规储能常用型号现货储备，散装/编带包装可选，支持大批量自动化生产，客户订单48小时快速发货，保障产线不间断生产。 免费提供样品测试与EMC防雷方案技术支持，协助客户搭配压敏电阻、TVS组成多级防护电路，优化PCB布局与接地设计，帮助整机快速通过防雷EMC认证，降低研发试错成本。 |
