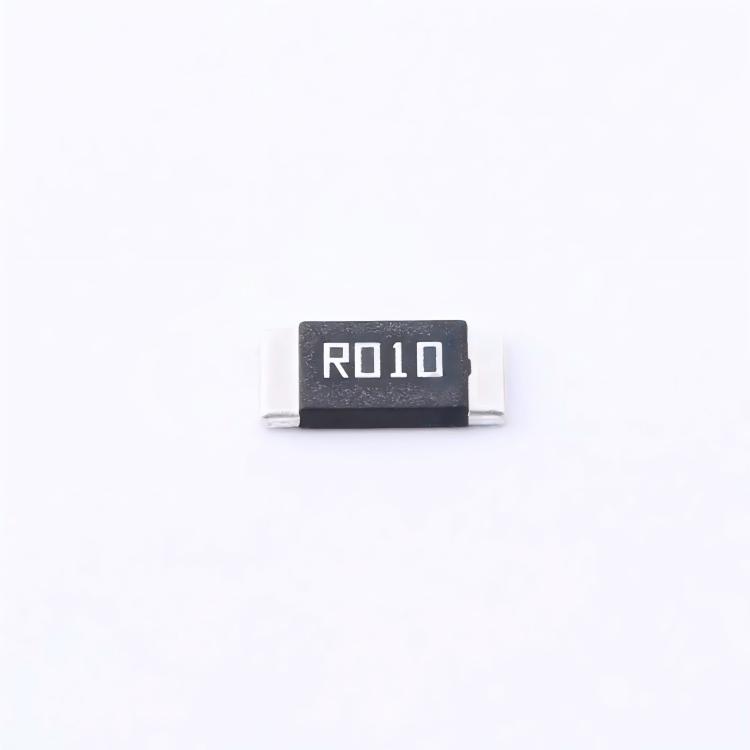

储能合金电阻 2512 2W 10mΩ ±1% 大电流采样精密分流电阻
| 项目 | 规格详情 |
| 品牌 | PAGOODA |
| 物料名称 | 合金电阻 |
| 封装尺寸 | 2512（6.35mm × 3.2mm）
|
电阻类型 | 封体合金电阻 |
标称阻值
| 10mΩ |
容量精度
| ±1%
|
功率
| 2W |
工作温度范围
| -55℃~+170℃
|
- 专为储能电池管理系统（BMS）、低压储能变流器（PCS）、储能模块电流采样回路设计，作为核心精密分流元件，可将大电流转换为可测量的 mV 级电压信号，为 BMS 充放电过流保护、PCS 功率调节提供精准数据支撑，避免因电流采样误差导致的系统误判或器件损坏；
- 采用高纯度锰铜合金（MnCu）材质，经真空熔炼与精密光刻工艺制成，工作温度范围 -55℃~+155℃，覆盖户外储能极端高低温工况，标称阻值 10mΩ±1%（F 级），温度系数（TCR）±50ppm/℃，宽温范围内阻值漂移≤±0.75%（-55℃~+170℃），采样精度稳定；
- 2512 标准贴片封装（6.3×3.2×1.6mm），适配储能 PCB 板功率回路高密度布局，兼容全自动贴片与回流焊工艺，封装底部采用金属基底增强散热，机械强度高，焊接牢固性优异，满足批量生产与模块化装配需求；
- 2W 额定功率，峰值脉冲功率≥4W（10 秒），可承受 100A 持续电流采样（U=I×R=1V，P=1W≤2W），留足储能低压大电流回路安全余量，寄生电感≤3nH、寄生电容≤1pF，高频特性优异，不影响 PCS 高频开关稳定性，过载能力强；
- 四端 Kelvin 结构设计（隐含引线补偿），有效消除引线电阻与接触电阻干扰，采样精度较两端电阻提升 3 倍，绝缘电阻≥10000MΩ（500V DC/1min），符合 UL 94 V-0 阻燃标准与 RoHS 环保要求，无铅无卤，适配储能设备绿色制造与高安全防护等级需求。
使用场景

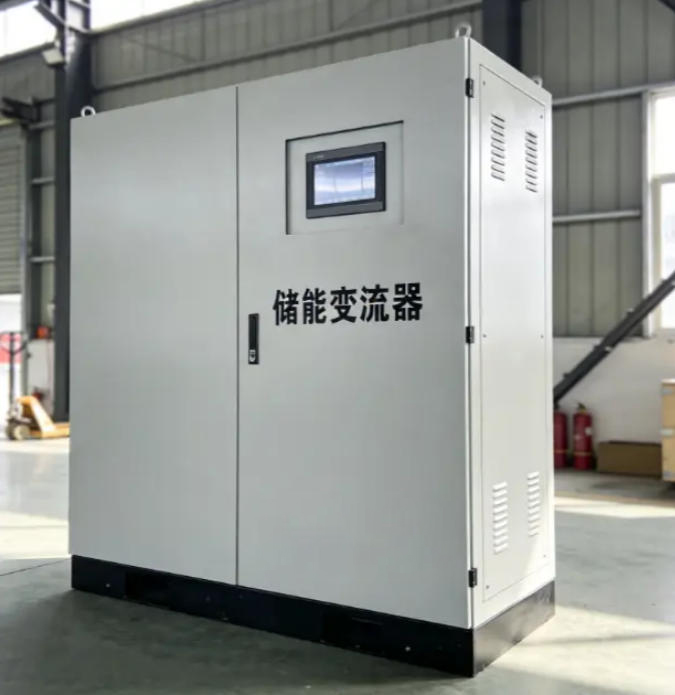

专为储能电池管理系统（BMS）48V/100V 低压侧 100A 以下电流采样、低压储能变流器（PCS）相电流检测、储能模块充放电回路分流设计，核心用于将大电流精准转换为电压信号（如 100A×10mΩ=1V），适配 ADC 采样芯片输入范围，实现过流保护、电量计量与功率调节；此外可适配光伏逆变器低压采样、充电桩模块电流检测、工业开关电源分流等场景，尤其适合对采样精度、温漂稳定性、封装尺寸要求严苛的储能低压大电流回路，是保障储能系统电流监测精准性的核心元器件。
产品优势
- 锰铜合金材质 + 精密工艺，阻值精度达 ±1%，TCR±50ppm/℃，宽温范围内采样误差小，较镍铬合金电阻温漂降低 50%，避免因温度变化导致的过流保护误触发或电量计量偏差；
- 2512 封装 + 金属基底散热设计，散热效率较同功率 1206 封装提升 2 倍，2W 额定功率可稳定承受 100A 持续电流采样，连续运行时温升≤60K（25℃环境），无需额外散热片，简化系统设计；
- 四端 Kelvin 结构消除引线干扰，采样精度不受焊接工艺、引线长度影响，较两端电阻采样误差降低 80%，尤其适合精密电流计量场景，助力 BMS 实现 SOC/SOH 精准估算；
- 低寄生参数（电感≤3nH、电容≤1pF）设计，适配 PCS 20kHz~2MHz 高频开关频率，无高频振荡干扰，过流冲击恢复速度快，可承受 1.5 倍额定电流的瞬时浪涌，抗干扰能力强；
- 机械强度高，抗振动、抗冲击性能优异，通过 10-500Hz 振动测试与 1000 次温度循环测试，适配储能设备运输、户外安装及长期运行的严苛工况，使用寿命长达 8-10 年，年阻值漂移≤0.1%。
平尚优势
- 深耕储能光伏领域精密采样电阻供应，可根据储能电流采样需求，定制阻值（1mΩ~100mΩ）、功率（1W~5W）、封装（1206/2512/2725）及精度（±0.1%~±5%）、TCR（±25ppm~±100ppm/℃）规格，满足个性化分流设计需求；
- 全流程严苛质检：每批次产品需通过温度循环测试（-55℃~+155℃）、阻值分选测试、功率老化测试、振动测试，关键参数 100% 全检，确保采样精度与长期稳定性；
- 常规型号现货储备，编带批量包装（2000pcs / 卷），兼容自动化贴片生产线，储能客户订单可 48 小时内发货，保障生产线连续生产；
- 免费提供样品测试与技术支持，协助客户根据额定电流、采样电压范围匹配电阻阻值与功率，提供 PCB 布局散热优化、四端焊接工艺建议，降低采购试错成本与设计周期。
