储能低压双向 TVS二极管 SMAJ24CA ESD二极管浪涌防护型
| 项目 | 规格详情 |
| 品牌 | PAGOODA |
| 物料名称 | TVS二极管 |
| 型号 | SMAJ24CA
|
封装 | DO-214AC(SMA) |
极性
| 双向 |
| 峰值脉冲电流(Ipp) | 15.4A
|
反向截止电压(Vrwm)
| 24V |
工作温度范围
| -55℃~+150℃
|

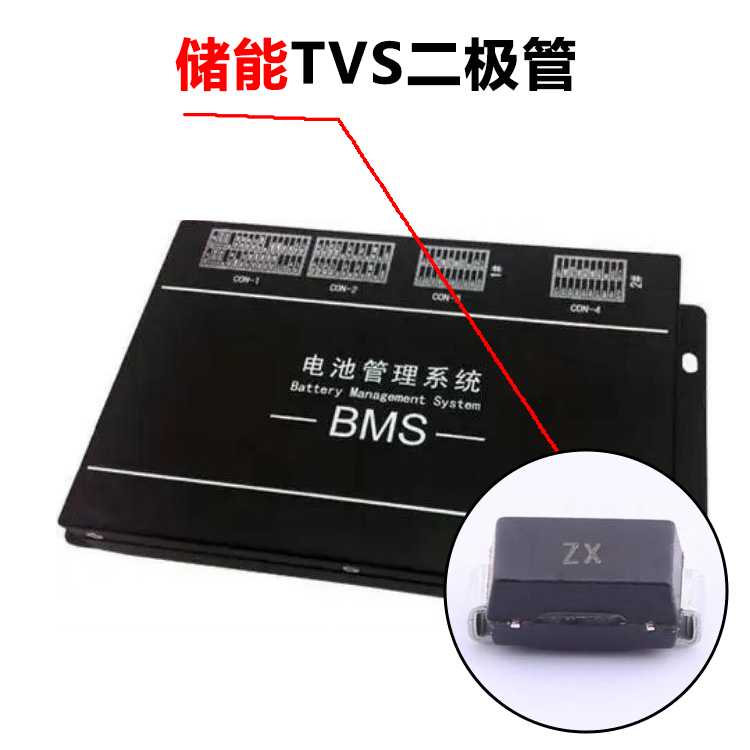

- 专为储能电池管理系统（BMS）CAN/RS485 信号口、24V 控制电源、传感器信号线设计，作为核心瞬态抑制元件，可快速钳制 ESD 静电、电源波动、开关浪涌产生的瞬时过电压，避免过压击穿信号芯片、MCU、通信模块等精密器件，保障储能低压控制回路稳定通信与供电；
- 采用半导体 PN 结雪崩击穿原理，硅基芯片 + 环氧树脂封装工艺，工作温度范围 -55℃~+150℃，覆盖户外储能极端高低温工况，反向工作电压（VRWM）24V，击穿电压（VBR）26.7~29.1V（@1mA），双向对称防护设计，适配交流 / 直流信号回路，响应时间≤1ns（纳秒级）；

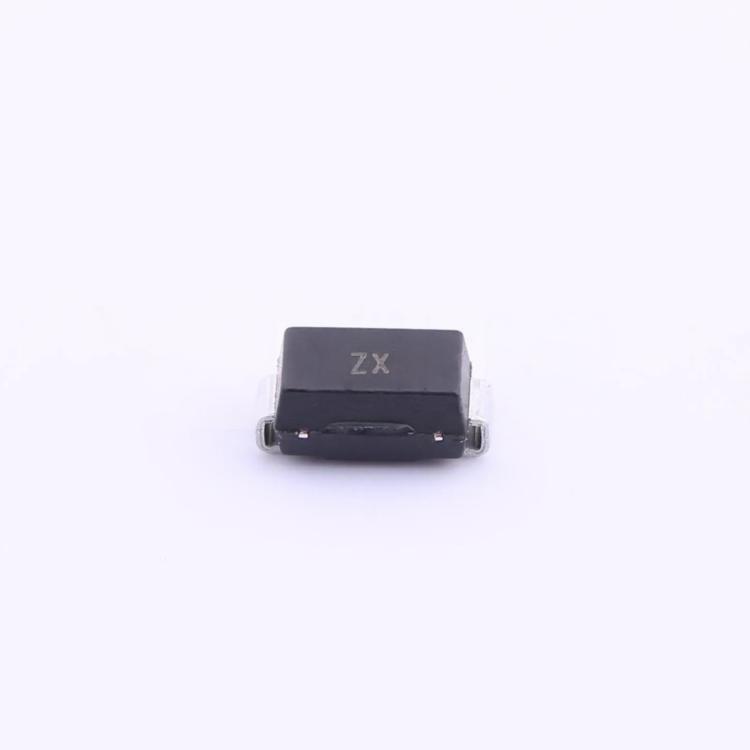

- 标准 SMAJ 贴片封装（DO-214AC，4.4×2.7×1.1mm），适配储能 PCB 板高密度布局，兼容全自动贴片与回流焊工艺，环氧树脂封装具备良好的绝缘性与机械强度，满足批量生产与模块化装配需求；
- 峰值脉冲功率（10/1000μs）达 400W，峰值脉冲电流（IPP）≥15.4A，钳位电压（VC）≤38.9V（@15.4A），可承受多次 ESD 冲击（±30kV 接触放电、±30kV 空气放电），留足储能低压回路浪涌防护安全余量，漏电流（IR）≤1μA（@24V DC），常态运行功耗极低；
- 绝缘电阻≥1000MΩ（500V DC/1min），符合 UL 94 V-0 阻燃标准，失效模式为开路，无燃爆、无有毒气体释放，满足储能设备低压控制回路安全防护等级要求，兼容 RoHS 环保标准。
使用场景

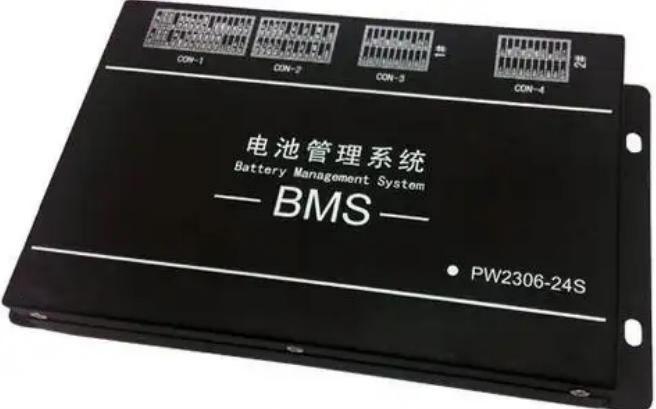

专为储能电池管理系统（BMS）CAN 总线、RS485 通信接口、24V 控制电源输入 / 输出端、传感器（温度 / 电压采样）信号线防护设计，核心用于抑制 ESD 静电（IEC 61000-4-2）、电源开关浪涌（IEC 61000-4-5）、电磁干扰引发的瞬时过电压，保护精密电子器件免受过压损坏；此外可适配储能变流器（PCS）辅助电源、储能模块通信端口、充电桩控制回路等场景，尤其适合对响应速度、双向防护、封装尺寸要求严苛的储能低压信号与电源回路，是储能设备通过 EMC 认证、保障通信稳定性的核心防护元器件。
产品优势
- 双向对称防护设计，无需区分正负极，适配 CAN/RS485 等差分信号回路与 24V 直流电源回路，通用性强，简化 PCB 布局与选型流程；
- ≤1ns 纳秒级响应速度，较传统压敏电阻响应速度提升 10 倍，能瞬间拦截 ESD 静电与快沿浪涌，避免精密芯片因过压冲击导致的永久性损坏；
- 宽温特性适配户外储能 -30℃~+85℃实际工作环境，-55℃低温无启动失效、150℃高温无性能衰减，可长期承受储能柜内高温运行产生的热量，无需额外散热结构；
- 400W 功率 + 15.4A 大电流承受能力，可抵御多次 ±30kV ESD 冲击与 400W 瞬时浪涌，完全覆盖储能低压回路常见的静电、电源波动场景，较同封装普通 TVS 防护能力提升 20%；
- SMAJ 紧凑贴片封装，体积小巧（4.4×2.7×1.1mm），机械强度高，抗振动、抗冲击性能优异，通过 10-500Hz 振动测试，适配储能设备运输、户外安装及长期运行的严苛工况，兼容自动化生产，提升装配效率与产品一致性。
平尚优势
- 深耕储能光伏领域瞬态防护元器件供应，可根据储能低压回路需求，定制反向工作电压（5V~48V）、功率（200W~600W）、封装（SOD-323/SMAJ/SMBJ）及单向 / 双向类型，满足个性化防护设计需求；
- 全流程严苛质检：每批次产品需通过温度循环测试（-55℃~+150℃）、ESD 冲击测试（±30kV）、浪涌冲击测试（400W×10 次）、耐压测试与阻燃测试，关键参数 100% 全检，确保适配储能设备 5-10 年长期运行需求；
- 常规型号现货储备，编带批量包装（3000pcs / 卷），兼容自动化贴片生产线，储能客户订单可 48 小时内发货，保障生产线连续生产；
- 免费提供样品测试与技术支持，协助客户根据被保护器件耐压、信号类型匹配 TVS 参数，提供 PCB 防护布局、接地设计建议，降低采购试错成本与设计周期。
