储能铁硅铝磁环电感 050125-68μH 大功率PFC升压电感
| 项目 | 规格详情 |
| 品牌 | PAGOODA |
| 物料名称 | 环形电感 |
| 型号 | 050125-68μH
|
封装尺寸 | 插件,50.8×27.9×19.1mm |
电感@频率
| 10mH@1kHz |
直流电阻(DCR)
| ≤25mΩ
|
绝缘电阻
| ≥1000MΩ |
工作温度范围
| -40℃~+120℃
|
- 专为 3-10kW 储能变流器（PCS）PFC 升压回路、DC-DC 双向变换电路设计，作为核心储能与滤波元件，可稳定输出大电流、抑制高频纹波，提升电能转换效率，同时抵御电流冲击导致的磁芯饱和，保障功率器件长期可靠运行；

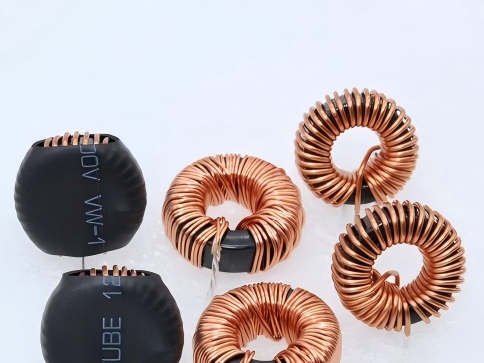

- 采用高磁导率铁硅铝（FeSiAl）磁环磁芯（磁导率 μi=125），搭配多股漆包铜线紧密绕制工艺，磁芯损耗≤300mW/cm³（@100kHz/25℃），工作温度范围 -40℃~+125℃，覆盖户外储能极端高低温工况，电感量随温度变化≤±5%，长期稳定性（1000h/125℃）衰减≤3%；
- 标准磁环封装（尺寸 OD×ID×H=50.8×27.9×19.1mm），卧式绕线布局，适配储能设备 PCB 板高密度集成与散热风道设计，引脚间距 20mm，兼容波峰焊与手工焊接工艺，满足批量生产与模块化装配需求；
- 68μH 精准电感量搭配 ±10%（N 级）精度，饱和电流（Isat）≥30A（@25℃，感值下降 30%），留足储能大功率回路电流安全余量，直流电阻（DCR）≤25mΩ（25℃），铜损低、发热小，可承受长时间大电流连续运行；
- 绕组与磁芯间绝缘耐压≥1500V AC（60s），绝缘电阻≥1000MΩ（500V DC/1min），抗电磁干扰（EMI）性能优异，多回路并联使用时无交叉干扰，提升储能功率回路运行稳定性与电磁兼容（EMC）合规性。
使用场景

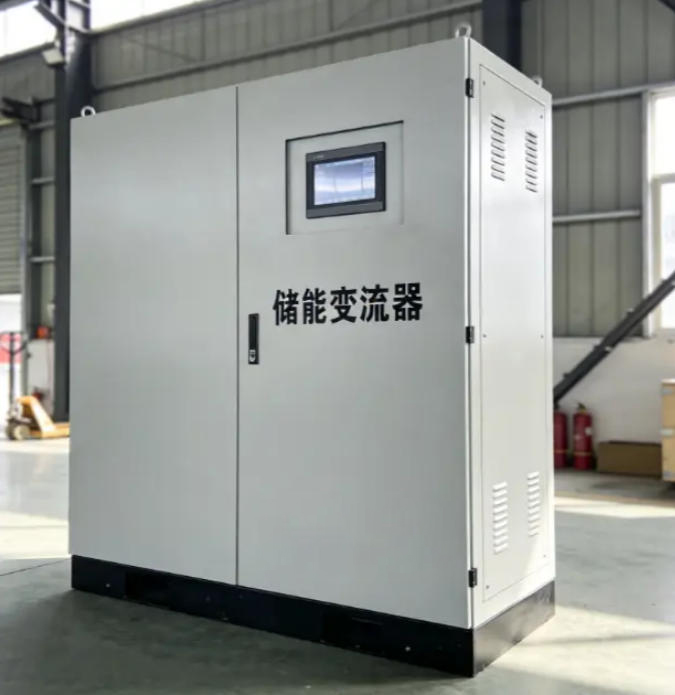

专为 3-10kW 储能变流器（PCS）PFC 升压、DC-DC 双向变换电路设计，核心用于储存与释放电能，稳定输出电流、抑制高频纹波，适配储能系统 20kHz-200kHz 工作频率需求；此外可适配光伏逆变器 MPPT 升压电感、储能高压箱滤波电感、充电桩功率模块储能电感等场景，尤其适合对大电流、抗饱和、低损耗要求严苛的中大功率储能设备，是提升储能系统转换效率、保障功率回路稳定的核心元器件。
产品优势
- 铁硅铝磁芯 + 多股绕线设计，磁导率高（μi=125）且抗饱和能力强，30A 大电流下无明显感值衰减，有效避免磁芯饱和导致的功率器件损坏，较传统铁氧体电感饱和电流提升 50%；
- 宽温特性适配户外储能 -30℃~+85℃实际工作环境，-40℃低温无启动失效、125℃高温无磁芯退磁风险，磁芯损耗与铜损双低，连续运行时温升≤40K（25℃环境），无需额外散热结构；
- 50.8×27.9×19.1mm 紧凑尺寸，功率密度较同容量传统电感提升 30%，有效节省 PCB 板空间与设备体积，适配储能设备小型化、高密度设计需求，卧式布局便于散热与模块化安装；
- 低 DCR（≤25mΩ）设计降低电流传输损耗，提升储能系统整体转换效率，多股漆包铜线绕制减少集肤效应，高频特性优异，对 20kHz-200kHz 频段纹波抑制效果突出；
- 机械强度高，抗振动、抗冲击性能优异，通过 10-500Hz 振动测试，磁环封装防潮、防尘，适配储能设备运输、户外安装及长期运行的严苛工况，使用寿命长达 8-10 年。
平尚优势
- 深耕储能光伏领域功率电感供应，可根据储能系统功率（1-20kW）、工作电流（10-50A）需求，定制电感量（22μH-470μH）、磁导率（60/75/90/125）、磁环尺寸（26mm-77.8mm 外径）及绕组线径，满足个性化功率回路设计需求；
- 全流程严苛质检：每批次产品需通过温度循环测试（-40℃~+125℃）、饱和电流测试、耐压测试与振动测试，关键参数 100% 全检，确保适配储能设备 5-10 年长期运行需求；
- 常规型号现货储备，散装 / 吸塑包装可选（50pcs / 包），储能客户订单可 48 小时内发货，保障生产线连续生产；
- 免费提供样品测试与技术支持，协助客户验证电感在 PFC/DC-DC 电路中的适配性，提供电感选型、磁芯损耗计算、散热优化方案，降低采购试错成本与设计周期。
