　　超级电容在电站上的应用（方案一）

方案一

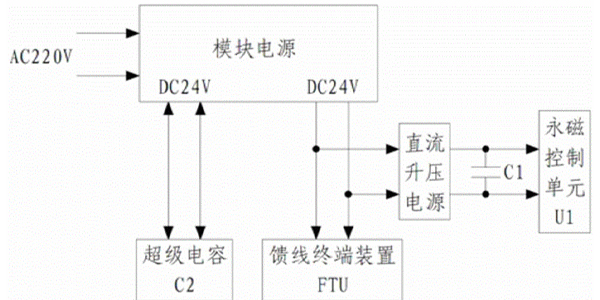

本方案适用于在用电容储能或已更换蓄电池组式硅整流分合闸装置。在原电路上改造的电路原理如图所示，其中图中虚线框内所包含的线路图右上角打叉的为改造要去掉的电解电容器组或蓄电池组。图中虚线框内所包含的线路图右上角打勾为为需加入的超级电容器及电路每只超级电容器参数为 0.85F/280V85 万微法，两只超级电容器采用同时工作， 互为热备的工作方式。R1R2 为充电限流电阻根据所需充电速度的大小可选择 500W 或 1000W卤钨灯或 100W~200W 白炽灯，其冷态电阻较热态电阻小 5~6 倍比较适合电容器电压建立后宜减小限流电阻的要求。

这一方案的优势为：

1. 在保留了原设备结构简单，成本低，维护量小的特点的同时保证了分闸能量供应的绝对可靠，这是因为超级电容器的储能较原电解电容器组大了几百倍在停电后可保证数百次的分闸，安全余量非常大。

2. 极小的漏电使其荷电保持能力非常强，停电数天后应有上百次的分闸能力。

3. 一旦其中一只电容出现问题不会影响另一只的独立工作，其检查功能在不影响另一只正常投入工作的情况下可在例行的检查中发现故障超级电容而更换掉。
