种类: 电感磁珠

品牌: pagooda

型号: 0201、0402、0603、0805、1206、1210、1808、1812、2010

封装形式: 贴片电感

绕线形式: 单层间绕式

导磁体性质: 铁氧体磁芯

磁芯形状: 工字形

工作频率: 低频

安装方式: 立式密封

骨架材料: 陶瓷

品质因数Q: 16

电感量: 300

允许误差: ±5%

感抗XL: 20

额定电流: 25

分布电容: 250

标称电压: 16

包装数: 1000

订货号: 021

物料编号: 1206

 贴片式电感有线绕式及非线绕式(如多层片状电感)两大类，并且有多种结构以满足不同的需要。不同的品种及不同厂家的产品，其型号中的参数也不一样。其主要参数有类型、尺寸、电感量、允差与包装。



  1．尺寸 不同结构、电感量的电感，其尺寸不同。多层片状电感尺寸较小，有0603、0805、1206几种。线绕式的尺寸范围较宽，有1206、1210-2525等十几种(以上都是EIA尺寸代码)。有些电感也有采用6位数表示其尺寸，这6位数字分别表示其长×宽×高(mm)，如565050表示其长、宽、高的尺寸为5．6×5.0×5．0mm。



2．电感量及代码采用不同结构和材料的电感器，其电感量的范围是不同的。如多层片状电感，所用材料的代码为A的其电感量从0．047～1．5uH；材料代码为M的，其电感量从2．2～100nH。线绕式电感量范围为10nH～10mH。目前应用的电感量范围主要在5nH-1mH之间。

电感量代码也由三位数表示，如表9所示。

表中N表示nH，如有小数点时，N还表示小数点。如3N3表示3．3nH。在以uH为单位时，R表示小数点。如3R3表示3．3uH。



3．允差 电感的允差如表10所示。线绕式电感的精度可以做得高，有G、J级，但也有要求低的，如K、M级，而薄膜电感、多层电感的精度低(一般为K、M级)。

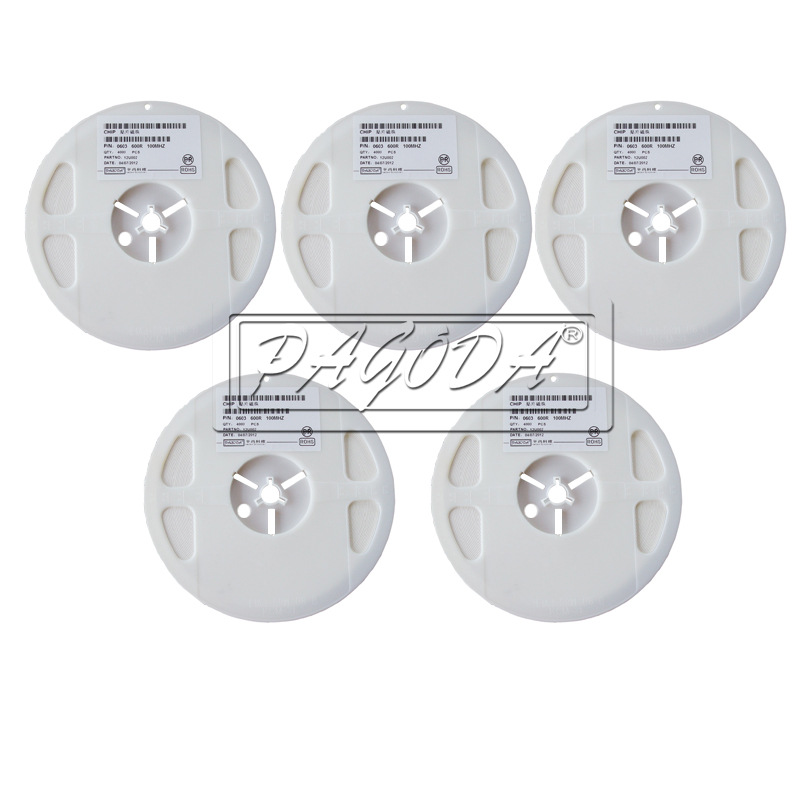

4．包装有散装及带状卷装两种。

需要指出的是电感元器中频率特性这一参数重要，但在型号中未反映出频率特性。目前一般将电感按频率分成两类：高频电感及中低频电感。高频电感的电感量较小，一般电感量范围为0．005--1uH。而中低频电感的电感量范围较大。



另外，电感的一些电特性，如Q值、自谐振频率、直流电阻、额定电流等参数在型号中也不反映出来，需要从具体厂家资料查找。



1.简述

贴片电感器可分为小功率电感器及大功率电感器两类。小功率电感器主要用于主板等消费类电子电路中，大功率电感器主要用于技术逆变器的储能器件或La滤波器件中。

2.贴片电感器的标注方法

小功率电感单位常为nH及mH。用nH做单位时，用N或R表示小数点。例如，4N7表示4.7nH，4R7则表示4.7pH，10N表示10nH，而10pH则用100来表示；而大功率电感上有时印有680K、220K字样，分别表示68pH和22 pH。

3.贴片电感器的分类

A.小功率贴片电感器

小功率贴片电感器有三种结构：绕线贴片电感器、多层贴片电感器、高频贴片电感器。

1）绕线贴片电感器

绕线贴片电感器是用漆包线绕在骨架上做成的，根据不同的骨架材料、不同的匝数而有不同的电感量等。2）

2）多层贴片电感器

多层贴片电感器是用磁性材料采用多层生产技术制成的无绕线电感器，采用铁氧体膏浆及导电膏浆交替层叠并采用烧结工艺形成整体单片结构，有密封的磁回路，有磁屏蔽作用。

3）高频(微波)贴片电感器

高频(微波)贴片电感器是在陶瓷基片上采用细密薄膜多层工艺技术制成，具有高精度(+/-2%~+/-5%)，且寄生电容极小。

B.大功率贴片电感器

大功率贴片电感器都是绕线型的，主要用于电源、逆变器中，用作储能器件或大电流LC滤波器件(降低噪声电压输出)。它由方形或圆形工字形铁氧体为骨架，采用不同直径的漆包线绕制成。

4.当今市场上常用的贴片电感器

1） 铁氧体贴片电感器

特性：体积小；漏磁小；片感之间不产生互耦合，可靠性高；无引线，不产生跟踪性，适合高密度表面贴装；优良的可焊性及耐热冲击性，适合波峰焊及再流焊。

2） 绕线型贴片电感器

特性：体积小，适合高密度表面贴装；采用端电极结构，很好地抑制了引线引起的寄生元件效应；好的频率特性和强的抗打搅能力；优良的可焊性及耐热冲击性；应用频率高，产生精度高，一致性好。

3） 陶瓷叠层贴片电感器

特性：氧化铝陶瓷，适合高的自谐振频率；尺寸小(1.6t0.8t0.8mm)；在高频下Q值高，电感值稳定；使用温度范围:-30℃~+85℃。一般用于滤波和振荡作用。

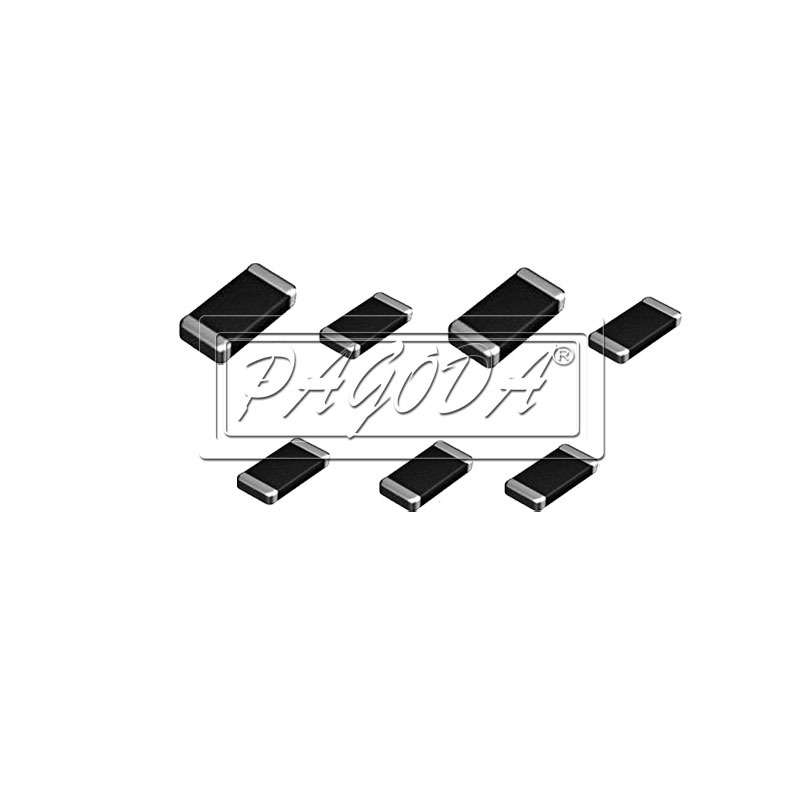

4）贴片电感磁珠

特性：适合表面贴装；形状、尺寸及电性能符合EIA标准；具有良好的可焊性与抗热冲击性；适合波峰与再流焊。

系列：4148 4001 4007 2222 5551 5401 5819……；
封装：LL34、DO-214、SOT-34、SOT-89、SOD-123、SOD-323……。
