贴片电容材质NPO稳定型 尺寸0201、0402系列
贴片电容材质NPO稳定型 尺寸0201、0402系列
贴片电容材质NPO稳定型 尺寸0201、0402系列


贴片电容材质NPO稳定型 尺寸0201、0402系列

  • 详情说明

型号: 0201、0402

介质材料: 陶瓷(瓷介)

应用范围: 滤波

外形: 长方形

功率特性: 小功率

频率特性: 高频

调节方式: 固定

引线类型: 无引线

允许偏差: ±10

耐压值: 50

等效串联电阻(ESR): 20

损耗: 0.5

额定电压: 25

绝缘电阻: 30000000

温度系数: 80

标称容量: 680pf




      贴片电容材质NPO在温度从-55℃到+125℃时容量变化仅为0±30ppm/℃,电容量随频率的变化小于±0.3ΔC。NPO材质贴片电容的漂移或滞后也小于±0.05%,相对大于±2%的薄膜电容来说是可以忽略不计的



NPO材质贴片电容产品参数及特性

——————————————————————————————

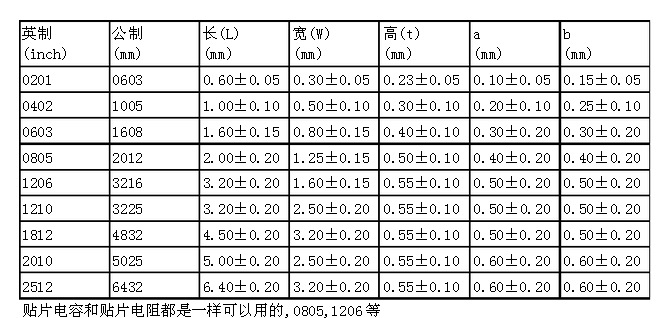

尺寸            容量               耐压值               精度



0201   0.010uF-0.047uF   6.3V-16V      K±10%;M±20%



0402   820pF-2.2uF          6.3V-50V     J±5%;K±10%;M±20%







★引进先进技术,产品的性能过关

★容量和介质耗损性极强

★层叠独石构造,机械强度大可靠性好

★可在高频电路中作为高效的耦合电容,也常作为谐振器、振荡器的槽路电容

★焊接效率高,适合波峰焊和回流焊

★尺寸符合自动贴片机要求,装配效率极高;





NPO材质贴片电容温度系数图表:

——————————————————————————————
