如何区分贴片电阻的大小


贴片电阻别看他小作用却是非常大的,贴片电阻因运用电源电路的不一样,对它阻值的规定也不一样的,学好识别贴片电阻的大小十分关键。那么如何区分分辨呢?贴片电阻厂商平尚科技为您分享。

贴片电阻大小的区别方式:
有9种封装规格,不一样的封装规格,它的zui大功率也不一样。电阻的封装规格用4位的数表达。前边俩位表达长短,后边俩位表达总宽。依据长度单位的不一样有二种表达方式,即螺纹公称直径表示法和公英制表示法。比如:0603是螺纹公称直径表示法,表达长短为0.06英尺,总宽为0.03英尺;又如:1005是公英制表示法,表达长短为1.0mm,总宽为0.5mm。业界惯例是用螺纹公称直径表达。现阶段zui小的贴片电阻为0201,较大的为2512。

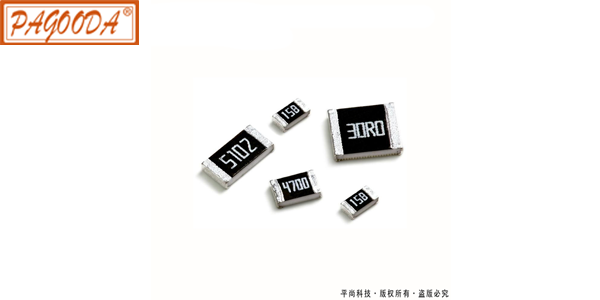

贴片电阻阻值偏差精度有±1%、±2%、±5%、±10%,用的数较多的是±1%和±5%。±5%精度的基本是用三位数来表达例例512,前边俩位是有效数字,第三位数2表达有多少个零,组成部分是Ω,那样便是5100欧,1000Ω=1KΩ,1000000Ω=1MΩ。以便区别±5%,±1%的电阻器,因此±1%的电阻器基本大部分用4十位数来表达。那样前三位是表达有效数字,第四位表达有多少个零4531也就是4530Ω,也就相当于4.53KΩ。

贴片电阻如何判断大小就介绍到这儿。贴片电阻的阻值大小一般还与溫度,原材料,长短,也有横截面积相关,因此,大伙儿在挑选时,一定要融合各层面的要素综合性考虑到。了解更多产品详情胡咨询平尚科技:136 2267 3179
