晶体三极管类型及应用?


常用晶体三极管主要有低频小功率管、高频小功率管、低频大功率管、高频大功率管、开关管、复合管、带阻三极管等。
1.低频小功率管
低频小功率管是指特征频率小于3MHz、额定功率小于1W的晶体三极管。低频小功率管包括锗管和硅管。锗管的性能特点是管压降小,最低工作电压低,但反向电流较大,温度特性较差。硅管的性能特点是输出特性好,反向电流小,耐压较高,但管压降较大。
低频小功率管一般工作于低频小信号状态,主要应用于收音机、录音机、电视机、扩音机、电子仪器等电子设备的低频或音频电路中,进行电压放大、产生振荡或进行1W以下的功率放大。常用低频小功率管主要有3AX系列、3BX系列和3DX系列等。
2.高频小功率管
高频小功率管是指特征频率大于或等于3MHz、额定功率
小于1W的晶体三极管。高频小功率管也包括锗管和硅管,目前应用较多的是硅高频小功率管。
高频小功率管一般工作于高频小信号状态,主要应用于收音机、电视机、仪器仪表、无线电通信、无线电遥控和遥测等高频或中频电路中,作高放、振荡、变频、混频、中放或1W以下的高频功放。常用高频小功率管主要有3AG系列、3CG系列和3DG系列等。
3.低频大功率管
低频大功率管是指特征频率小于3MHz、额定功率大于或等于1W的晶体三极管。低频大功率管也包括锗管和硅管。
低频大功率管主要应用于收音机、电视机、扩音机和音响设备的音频功放,稳压电源电路中的电源调整,低速控制电路中的输出控制或功率驱动等。常用低频大功率管主要有3AD系列、3CD系列和3DD系列等。
4.高频大功率管
高频大功率管是指特征频率大于或等于3MHz、额定功率大于或等于1W的晶体三极管。高频大功率管也包括铭管和硅管。
高频大功率管主要应用于无线电台、广播和电视发射、高频加热、无线电遥控和开关电源等高频功率电路中,作高频功放、高速功率开关或驱动等。常用高频大功率管主要有3AA系列、3DA系列等。
5.开关管
开关管的性能特点主要是响应时间短,开关速度快。开关管也有锗管和硅管、小功率管和大功率管之分。
开关管主要应用于彩电、计算机、仪器仪表、自动控制、通信设备和开关电源等电路中,作电子开关用。常用开关管主要有3AK系列、3CK系列和3DK系列等。
6.复合管
复合管是指由2个或更多晶体三极管按一定规律连接在起构成的晶体三极管组合。达林顿管是一种常见的复合管形式,由2个晶体三极管构成。
达林顿管的性能特点是具有极高的放大系数,它的放大系数等于构成达林顿管的2个三极管放大系数的乘积。

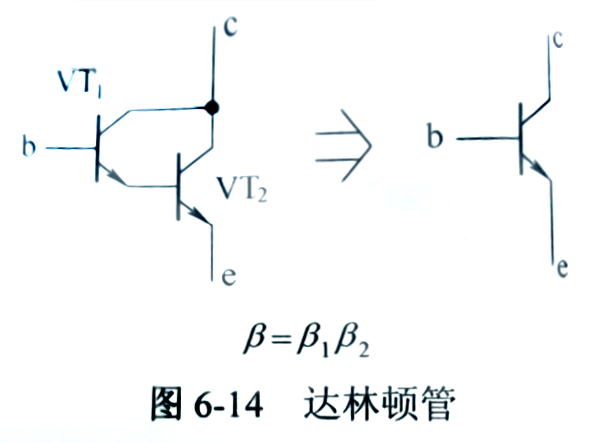

例如,图6-14所示为由2个NPN型晶体三极管构成的达林顿管,它可等效为1个高β值的晶体三极管,β=β1β2。

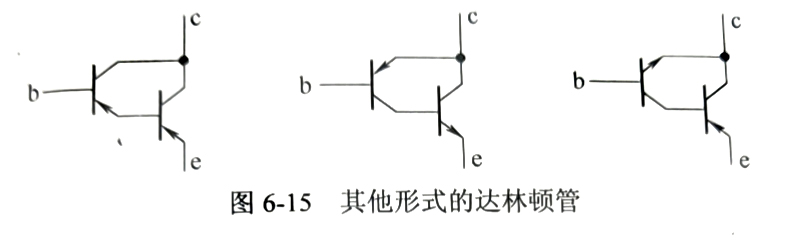

达林顿管也可有2个PNP型晶体三极管或者1个PNP型晶体三极管和1个NPN型晶体三极管构成,如图6-15所示。


7.带阻三极管

带阻三极管是一种内部包含有1个或几个电阻的晶体三极管,在特定电路中使用可以简化电路结构,在彩电、音响设备和家用电器中应用较多。图6-16所示为较常见的两种带阻三极管内部电路结构。
